АНАЛИЗ ОПАСНОСТИ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ НА СТАНЦИИ ПОДЗЕМНОГО ВОДОЗАБОРА

HAZARD ANALYSIS OF TECHNOLOGICAL EQUIPMENT AT THE UNDERGROUND STATION

Alena Petrova

graduate gr.108 / 10, 1 course of the Institute of Cadastre, Economics and engineering systems in the construction of Tomsk State University of Architecture and Civil Engineering,

Russia, Tomsk

Технологический процесс на подземном водозаборе (ПВЗ) включает в себя совокупность основных и вспомогательных операций, подобных по своему технологическому принципу.

Рассмотрим в общем виде опасное оборудование станции водозабора из подземных источников Цеха водоснабжения по технологическому назначению и выявим наиболее опасные узлы.

Электрическая таль [1] предназначена для подъема грузов и их перемещения на небольшие расстояния в горизонтальном направлении по двутавровой балке (подвесной однорельсовый путь) при производстве погрузочно-разгрузочных работ. Опасность электротали заключается в возможном получении травмы из-за падения перемещаемых грузов [2]. Работники станции водозабора из подземных источников могут травмироваться, если окажутся на пути движения тали с перемещаю­щимся грузом в результате удара, столкновения или прижима. Потенциально опасна эксплуатация электрической тали при включенном рубильнике, если нарушена изоляция кабеля или погрузочно-разгру­зочные работы проводятся во влажной среде, а также в случае работы с фрагментарно целым или треснутым корпусом, когда рука командо­контроллера может соприкоснуться с внутренними элементами, находящимися под высоким напряжением. В состав электротали входит корпус, электрический двигатель, подвеска и крюк для груза, тормоз и трос. Электрическая таль представлена на рисунке (рис. 1.)

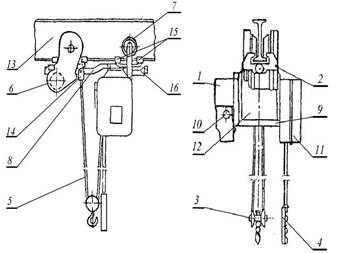

Примечание: 1 – механизмов подъема; 2 – механизм передвижения; 3 – подвеска; 4 – пульт управления; 5 – трос; 6 – приводная тележка; 7 – холостая тележка; 8 – траверсе; 9 – барабан; 10 – редуктор; 11 – шкаф электроаппаратуры; 12 – корпус тали; 14 – уравнительный блок; 13 – двутавровая балка; 15 – направляющие ролики; 16 – буфер

Рисунок 1. Электрическая таль ТЭ3-511-380

Наиболее опасными узлами электротали являются:

• электродвигатель – опасность заключается в воздействии движущихся составляющих электродвигателя на обслуживающий персонал, а также возможно поражение электрическим током, в случае нарушения изоляции или повреждения обмотки;
• крюк для груза и трос – в случае отказа, может произойти падение перемещаемого груз;
• барабан – возможно травмирование обслуживающего персонала в случае контакта с движущимся элементом.

Опасными и вредными факторами электротали являются:

• движущиеся части (трос с крюком для груза, механизм передви­жения, электродвигатель);
• зазоры между подвижными и неподвижными частями;
• возможность контакта с токоведущими частями (в случаем повреждения заземления или изоляции);
• повышенные уровень шума и вибрации (создаваемые работой электродвигателя, механизмом передвижения и барабаном).

2. Насос двустороннего действия 20 НДС [3] предназначен для подачи воды в водопроводную сеть города по водоводу № 9. Наиболее опасным элементам насоса 20 НДС является электродвигатель. Опасность заключается в возможном воздействии движущихся частей электро­двигателя во время его обслуживания на обслуживающий персонал, а также возможно поражение электрическим током, в случае нарушения изоляции или повреждения обмотки.

Насос двустороннего действия представлен на рисунке (рис. 2.)

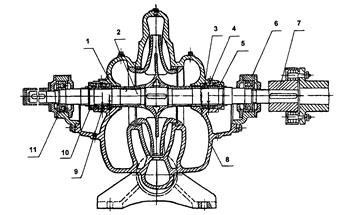

Примечание: 1 – крышка корпуса; 2 – ротор; 3 – кольцо; 4,9 – камера водяная; 5,10 – втулка защитная; 6-11 – узел опоры; 7 – муфта втулочно-пальцевая; 8 – корпус

Рисунок. 2. Насос двустороннего действия 20 НДС

Опасными и вредными факторами насоса двустороннего действия являются:

• возможность контакта с токоведущими частями (в случаем повреждения заземления или изоляции);
• повышенная температура (некоторые части электродвигателя насоса постоянно нагреты свыше 100 ^оС);
• повышенные шум и вибрация (создаваемые работой насоса).

3. Воздушный турбокомпрессор [4] ТВ-50-1,6М1-О1 предназначен для подачи сжатого воздуха (0,16 МПа) на блок скорых фильтров на стан­цию обезжелезивания при проведении промывки скорых фильтров [5].

Турбокомпрессор представлен на рисунке (рис. 3.) Наиболее опасным узлом турбокомпрессора является двигатель, который работает от электрического тока. Опасность заключается в возможном воздействии движущихся элементов электродвигателя на обслуживающий персонал, а также возможно поражение электрическим током, если будет нарушена изоляция или повреждена обмотка.

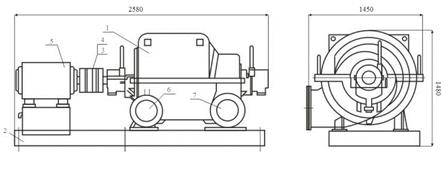

Примечание: 1 – турбокомпрессор; 2 – рама (плита) фундаментная; 3 – муфта упругая; 4 – ограждение муфты; 5 – двигатель; 6 – всасывающий патрубок; 7 – нагнетательный патрубок

Рисунок 3. Воздушный турбокомпрессор ТВ-50-1,6М1-О1

Опасными и вредными факторами насоса двустороннего действия являются:

• возможность контакта с токоведущими частями (в случаем повреждения заземления или изоляции);
• повышенная температура (некоторые части электродвигателя воздушного турбокомпрессора ТВ-50-1,6М1-О1 постоянно нагреты свыше 100 ^оС);
• повышенные шум и вибрация (создаваемые работой турбо­компрессором).

4. Дозаторная станция [6] представляет собой комплексную систему для перекачки и введения гипохлорита натрия в обраба­тываемую воду на НС II-го подъема. Данная станция предназначена для обеззараживания воды. Опасность станции дозирования заключается в применении гипохлорита натрия, который при утечке или проливе оказывает раздражающее действие на органы дыхания и глаза работников. При нарушении параметров хранения (нагревании или воз­действии ультрафиолетового света) в баке-хранилище может произойти разложение гипохлорита натрия с взрывом, а при контакте его с горючими материалами в процессе высыхания может произойти их возгорание.

Вывод: Самым опасным технологическим оборудованием на станции подземного водозабора является дозаторная станция, поэтому именно её опасные узлы были подробно разобраны и проанализированы в работе [7], где проведена идентификация опасностей с помощью метода анализа и построения логической последовательности в виде логико-вероятностной модели причинно-следственных связей отказов станции с отказами ее элементов и другими событиями («дерево отказов»).

Список литературы:

1. Зерцалов А.И. Тали электрические канатные и краны с талями / А.И. Зерцалов, Л.Л. Боголюбов, Л.С. Липатов. – М., 2004. – 160 с.
2. Приказ Ростехнадзора от 12.11.2013 г. № 533 «Правила промышленной безопасности ОПО, на которых используются подъемные сооружения».
3. Карелин В.Я. Насосы и насосные станции: Учебник для вузов / В.Я. Карелин, А.В. Минаев. – М. 1986. – 320 с.
4. Галеркин Ю.Б. Турбокомпрессоры: учебное пособие / Ю.Б. Галеркин, Л.И. Козаченко. – СПб. 2008. – 374 с.
5. Приказ Ростехнадзора от 25.03.2014г № 116 «Правила промышленной безопасности ОПО для оборудования под избыточным давлением».
6. Гуревич А.Л. Автоматическое дозирование жидких сред / А.Л. Гуревич, М.В. Соколов. – Л. 1987. – 400 с.
7. Петрова А.В. Построение «дерева отказов» на примере дозаторной станции с применением гипохлорита натрия для обеззараживания воды / А.В. Петрова // Электронный студенческий научный журнал. – 2018. № № 24(44). С. 30-32.
