Статья опубликована в рамках: XXIV Международной научно-практической конференции «Технические науки - от теории к практике» (Россия, г. Новосибирск, 07 августа 2013 г.)

Наука: Технические науки

Секция: Электроника

Скачать книгу(-и): Сборник статей конференции

Библиографическое описание:
Литвинова М.Н., Солдаткин В.С., Туев В.И. ПРОЕКТИРОВАНИЕ УЛИЧНОГО ОСВЕЩЕНИЯ // Технические науки - от теории к практике: сб. ст. по матер. XXIV междунар. науч.-практ. конф. – Новосибирск: СибАК, 2013.
Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов

Литвинова  Марина  Николаевна

младший  научный  сотрудник  каф.  РЭТЭМ  ТУСУР  г.  Томск

E-mail:

Солдаткин  Василий  Сергеевич

старший  преподаватель  каф.  РЭТЭМ  ТУСУР  г.  Томск

E-mail:issledowatel86@mail.ru

Туев  Василий  Иванович

д-р  техн.  наук,  Заведующий  каф.  РЭТЭМ  ТУСУР  г.  Томск

E-mail:



STREET  LIGHTING  DESIGNING

Marina  Litvinova

junior  Research  Fellow  Department.  RETEM  TUSUR  Tomsk

Vasily  Soldatkin

senior  Lecturer  of  Department.  RETEM  TUSUR,  Tomsk

Vasily  Tuev

phD,  Head  of  Department.  RETEM  TUSUR  Tomsk





АННОТАЦИЯ


Авторами  в  программе  DIAlux  проведено  проектирование  освещения  дорожного  полотна,  которое  явилось  сравнением  коэффициентов  равномерности  освещенности  дорожного  полотна  при  различных  углах  расположения  светильников-аналогов.  В  результате  моделирования  было  выявлено,  что  при  увеличении  угла  расположения  светодиодных  светильников-аналогов  коэффициент  равномерности  освещенности  Kр.o.  увеличился  на  15  %.  Проектирование  световой  части  светильника,  расчет  его  светового  потока  произведены  в  среде  проектирования  TracePro.


ABSTRACT


The  authors  have  used  the  DIAlux  software  to  generate  a  road  lighting  simulation,  which  was  used  to  compare  the  uniformity  ratios  of  road  surface  luminance  for  analogue  luminaires  located  at  different  angles.  The  simulation  made  it  possible  to  conclude  that  a  bigger  angle  of  the  analogue  luminaire  increases  the  luminance  uniformity  ratio  by  15  %.  TracePro  was  used  to  simulate  the  light-emitting  part  of  the  luminaire  and  calculate  its  luminous  flux.





Ключевые  слова:  светодиод,  светодиодное  освещение,  уличное  освещение,  светодиодный  уличный  светильник,  электролюминесценция,  проектирование  освещения,  органические  светодиоды,  коэффициент  равномерности  освещенности.


Keywords:  LED,  LED-light,  street-lighting,  LED  street  lamp,  electroluminescence,  lighting  designing,  OLED,  the  coefficient  of  illumination  uniformity.





Светильники  бывают  для  наружного  освещения  с  лампами  накаливания  или  газоразрядными  лампами,  предназначенные  для  освещения  улиц,  дорог,  площадей,  транспортных  туннелей  и  развязок,  пешеходных  переходов,  открытых  пространств  производственного  назначения,  а  также  для  функционально-декоративного  освещения  скверов,  парков  и  бульваров,  изготовляемые  для  нужд  народного  хозяйства  и  на  экспорт  [3].


Революцией  в  области  освещения  стало  развитие  инновационных  светодиодных  технологий,  представленных  мировыми  производителями  светодиодов  такими,  как  Cree  Lighting  (США),  OSRAM  Opto  Semiconductor  (Германия),  Philips  Lumileds  Lighting  (США),  Nichia  (Япония).  Прорыв  осуществился  благодаря  тому,  что  в  1928  году  Лосев  О.В.  опубликовал  результаты  своих  исследований  явления  электролюминесценции,  заключающегося  в  излучении  фотонов  твердым  телом  под  воздействием  электрического  тока  [9].  Само  появление  и  исчезновение  свечения  в  SiC-диодах  было  обнаружено  О.В.  Лосевым  в  начале  XX  при  изучении  кристаллических  детекторов  на  основе  карбида  кремния  SiC,  названного  карборундом,  которое  лежит  в  основе  принципа  действия  светодиода.


Светодиод  (СД)  —  это  полупроводниковый  прибор  с  p-n  переходом,  который  излучает  фотоны  при  прямом  смещении.  Эффект  излучения  света  называется  инжектированной  электролюминесценцией  и  происходит,  когда  неосновные  носители  заряда  рекомбинируют  с  носителями  противоположного  типа  в  запрещенной  зоне.  Длина  волны  излучаемого  света  определяется  в  основном  выбором  используемых  полупроводниковых  материалов.


Преимущества  светодиодов  перед  всеми  остальными  светильниками-аналогами  трудно  переоценить.  Основными  из  них  являются:  высокая  эффективность,  высокая  мощность  излучения,  хорошая  цветопередача,  высокая  надежность,  низкая  стоимость  производства  и  безопасность  для  окружающей  среды.  Также  плюсами  использования  светодиодных  осветительных  устройств  можно  назвать:


·экономичность  и  световая  эффективность.  Cветодиоды  по  потребляемой  энергии  экономичней  ламп  накаливания  в  8—10  раз,  люминесцентных  ламп  —  в  1,5—2  раза;


·большая  светоотдача.  Светоотдача  ламп  —  50—150  Лм/Вт  —  сравнима  со  световой  отдачей  ламп  накаливания  мощностью  75—100  Вт;


·более  качественная  цветопередача.  Большинство  эффективных  светодиодов  имеют  высокую  цветовую  температуру,  часто  выше  5000  К  и  испускают  «холодный  белый»  свет;


·излучение  СД  близко  к  монохроматическому,  имеется  широкий  набор  СД  различных  цветов,  что  позволяет  использовать  СД  в  различных  устройствах  и  получать  любой  цвет  излучения  сочетанием  разных  СД;


·высокая  устойчивость  СД  к  механическим  воздействиям  и  работоспособность  в  широком  диапазоне  температур;


·высокий  КПД.  Такие  компании,  как  Cree,  Nichia  достигли  уровня  КПД  50  %  при  производстве  белых  светодиодов;


·срок  службы.  Минимальное  время  работы  светодиодных  ламп,  заявленное  производителями,  30000  часов,  т.  е.  более  трех  лет  непрерывной  работы,  что  в  30  раз  дольше,  чем  у  ламп  накаливания.  Заявленный  срок  работы  некоторых  светодиодных  ламп  более  100  тысяч  часов.  Типично  все  производители  указывают  50000  часов;


·безопасность.  Светодиодные  лампы  не  требуют  специальной  утилизации  и  транспортировки,  они  безвредны  для  окружающей  среды;


·отсутствие  вредных  материалов.  СД  не  содержат  экологически  вредных  компонентов  (типа  ртути  в  люминесцентных  лампах);  не  имеют  разбивающихся  стеклянных  баллонов,  необходимых  в  лампах  накаливания.


Существующим  светодиодам  присущи  все  эти  свойства,  что  позволяет  им  успешно  конкурировать  с  традиционными  осветительными  устройствами,  такими  как  флуоресцентные  лампы  и  лампы  накаливания.


К  недостаткам  светильников  на  базе  светодиодов  можно  отнести  необходимость  специализированного  источника  питания  и  охлаждения.


Особой  категорией  полупроводниковых  осветительных  приборов  можно  считать  уличные  светильники,  поскольку  в  данном  случае  добавляется  еще  необходимость  учитывать  влияние  погодных  условий:  высокие  и  низкие  температуры  окружающей  среды,  осадки,  ветер  и  пр.


Далее  предлагается  сравнительная  таблица  характеристик  светодиодных  источников  света  мировых  брендов  полупроводниковых  осветительных  устройств  [4,  5,  6,  7].


Таблица  1.

Сравнительные  характеристики  светодиодных  источников  света  мировых  брендов  полупроводниковых  осветительных  устройств  Cree  Lighting,  OSRAM  Opto  Semiconductor,  Philips  Lumileds  Lighting,  Nichia



Характеристики

Индекс  цветопередачи  (Ra)

Светоотдача,

Лм/Вт

Угол

излучения,  °

Цветовая  температура,  К

Cree  Lighting

80

130–140

115

4700—5300

OSRAM  Opto  Semiconductor

не  менее  80

108

140

2700—5000

Philips  Lumileds  Lighting

80

110

120

2700—5000

Nichia

92

160

120

2500—11000





Однако  прогресс  не  стоит  на  месте,  в  том  числе  и  в  области  светодиодных  осветительных  приборов.


Началом  светодиодной  революции  можно  считать  1996  год.  Светодиоды  —  монохроматические  источники  света,  однако  на  их  основе  можно  получать  источники  белого  света,  что  доказал  японский  инженер  компании  Nichia  Суджи  Накамура,  когда  первым  создал  светодиод  белого  цвета.  Это  послужило  толчком  к  использованию  в  осветительных  системах  принципиально  нового,  высокоэффективного  источника  света.


Существует  три  способа  получения  СД  белого  свечения.  Первый  —  метод  RGB  —  смешение  излучения  трех  СД,  имеющих  определенные  длины  волн  в  красной,  голубой  и  зеленой  областях.  Второй  —  смешение  голубого  излучения  СД  с  излучением  широкополосного  желто-оранжевого  люминофора  или  двух  люминофоров  —  зеленого  и  красно-оранжевого,  возбуждаемых  излучением  СД.  Третий  —  смешение  излучения  трех  люминофоров  (RGB),  возбуждаемых  ультрафиолетовым  СД.  Каждый  способ  имеет  свои  достоинства  и  недостатки  [4].


Для  белых  светодиодов  достигнуты  следующие  характеристики:  cветоотдача  —  15—22  Лм/Вт  при  мощности  прибора  до  5  Вт,  коэффициент  цветопередачи  Ra=80-85,  срок  службы  100000  часов  или  11  лет  непрерывной  работы.


Моделирование  уличного  освещения

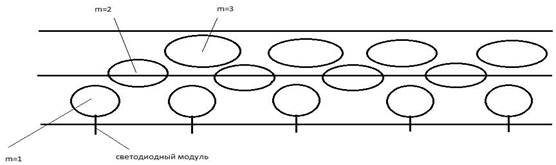

На  рис.  1  показаны  три  максимума  на  дорожном  полотне  от  трёх  матриц  в  светодиодном  модуле.





Рисунок  1.  Чертеж  спроектированного  освещения  дорожного  полотна  с  помощью  светодиодного  модуля





В  программе  Dialux  (программа  для  расчёта  и  проектирования  освещения)  было  доказано,  что  данный  модуль  обеспечивает  освещённость  дорожного  покрытия,  удовлетворяющего  действующему  ГОСТ  17677-82  по  СНиП  23-05-95.  При  перегорании  одного  из  модулей,  соседние  два  возмещают  его  по  качеству  освещённости  дорожного  полотна.  Это  доказано  с  помощью  программы  Dialux.


На  рис.  2  а)  и  б)  представлены  варианты  расположения  светильников-аналогов.  Нижеприведенные  рисунки  являются  доказательством  того,  что  максимальная  равномерность  освещения  дорожного  покрытия  достигается  при  расположении  светильников-аналогов,  расположенных  под  углом  к  кромке  дороги.





а)


б)

Рисунок  2.  Исследуемые  варианты  расположения  светильников  над  проезжей  частью:  а)  расположение  светильников-аналогов  перпендикулярно  к  кромке  дороги,  б)  расположение  светильников-аналогов  под  углом,  большим  90  °  к  кромке  дороги





Под  существующую  задачу  в  программе  TracePro  был  смоделирован  светильник  с  тремя  светодиодными  матрицами.  Диаграмма  направленности  такого  светильника  представлена  на  рис.  3.





Рисунок  3.  Кривые  силы  света  светильников





Как  видно  из  рис.  3  угол  рассеивания  с  линзой  равен  80  ˚.  На  рисунках  4—7  показано  моделирование  световой  части  светильника  (в  TracePro):

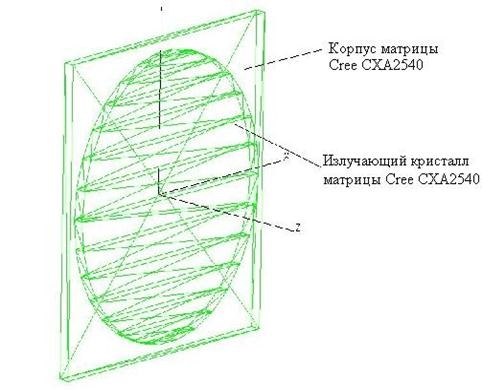

Рисунок  4.  Пространственная  модель  матрицы  CreeCXA2540,  смоделированной  в  программе  TracePro





·     Моделирование  матрицы  Cree  со  всеми  её  параметрами.


После  моделирования  светодиодной  матрицы  был  спроектирован  конусообразный  отражатель,  с  параметрами  отражения  (Perfectmirror)  идеального  зеркала.





Рисунок  5.  Эскизный  чертеж  матрицы  с  отражателем





В  данную  матрицу  с  отражателем  для  уменьшения  угла  рассеивания  была  вставлена  двояковыпуклая  линза.





Рисунок  6.  Конструкция  светодиодной  матрицы  с  отражателем  и  двояковыпуклой  линзой





Светодиодный  модуль,  состоящий  из  трёх  светодиодных  матриц,  представлен  на  рис.  7.





Рисунок  7.  Расположение  светильников





В  результате  моделирования  были  получены  желаемые  характеристики,  а  именно:  в  светодиодной  матрице  было  достигнуто  значение  угла  рассеиваемого  излучения  не  более  80  ˚.





Рисунок  8.  График  рассеяния  света  данной  матрицы





Рисунок  9.  График  рассеяния  света  светильника





Сформировав  светодиодный  модуль  (светильник),  добились  направленного  распределения  света,  который  удовлетворяет  по  рассеиванию  ГОСТ  17677-82  [2,  8].





Рисунок  10.  Диаграмма  рассеяния  света  в  полярной  системе  координат





Заключение


Таким  образом,  в  результате  проведенного  исследования,  было  установлено,  что  с  линейным  увеличением  угла  расположения  светильников-аналогов  в  горизонтальной  плоскости  относительно  оси,  перпендикулярной  краю  дороги,  коэффициент  равномерности  освещенности  Kр.o.  также  линейно  возрастает  в  пределах  от  3  до  4,5,  что  позволяет  получить  требуемую  диаграмму  направленности  светильника.





Список  литературы:


1.Вилисов  А.,  Калугин  К.,  Солдаткин  В.,  Перминова  Е.  Белые  светодиоды  //  Полупроводниковая  светотехника.  —  2012.  Т.    4.  —  №  18.  —  С.  14—17.


2.Выпускная  квалификационная  работа  П.В.  Маломуж.  —  2013.  —  114  с.


3.ГОСТ  8045-82.  Светильники  для  наружного  освещения.  Общие  технические  условия.  —  М.:  ИПК  Изд-во  стандартов,  2002.  —  9  с.


4.Официальный  сайт  фирмы  Cree  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://www.cree.com/  (дата  обращения  09.07.2013).


5.Официальный  сайт  Lumiled-Philips  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://www.philipslumileds.com/  (дата  обращения  09.07.2013).

6.Официальный  сайт  фирмы  Nichia  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://www.nichia.co.jp/en/about_nichia/index.html  (дата  обращения  09.07.2013).


7.Официальный  сайт  Osram  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://www.osram.ru/osram_ru/  (дата  обращения  09.07.2013).


8.Серебренникова  И.В.,  Маломуж  П.А.,  Солдаткин  В.С.,  Туев  В.И.  Моделирование  световых  характеристик  светодиода  для  систем  освещения  //  Технические  науки  —  от  теории  к  практике.  —  2013.  —  №  21.  —  С.  174—179.


9.Шуберт  Ф.  Светодиоды/  Пер.  с  англ.  Под  ред.  А.Э.  Юновича  —  2-е  издание.  —  М.  ФИЗМАТЛИТ,  2008.  —  496  с.
