ИССЛЕДОВАНИЕ  СИСТЕМЫ  ЧАСТОТНО-РЕГУЛИРУЕМОГО  ЭЛЕКТРОПРИВОДА  ВЕНТИЛЯТОРА  ГЛАВНОГО  ПРОВЕТРИВАНИЯ  ПРИ  ПОМОЩИ  МОДЕЛИРОВАНИЯ

Рушкин  Евгений  Игоревич

лаборант  кафедры  ЭиАГП,  студент  4  курса  специальности  «Электромеханика»  МПТИ  (ф)  СВФУ,  г.  Мирный

Семёнов  Александр  Сергеевич

старший  преподаватель  кафедры  ЭиАГП  МПТИ  (ф)  СВФУ,  г.  Мирный

E-mail:

RESEARCH  SYSTEM  OF  VARIABLE  FREQUENCY  ELECTRIC  DRIVE  MAIN  FANS  BY  MODELING

Evgeniy  Rushkin

assistant  of  pulpit  EiAGP,  4th  year  student  the  specialty  «Electromechanical»

MPTI  (f)  SVFU,  Mirny

Alexander  Semenov

sr.  lecturer  of  pulpit  EiAGP  MPTI  (f)  SVFU,  Mirny

АННОТАЦИЯ

В  данной  научной  статье  исследуется  электропривод  вентилятора  главного  проветривания  рудника.  Выбран  тип  двигателя.  Принята  система  управления  электроприводом.  Произведено  моделирование  режимов  работы  электродвигателя  вентилятора  с  частотно-регулируемым  электроприводом.

ABSTRACT

In  this  article  investigates  electric  drive  of  main  fans  of  mine.  Is  selected  motor  type.  Adopted  a  system  of  electric  drive  control.  Produced  simulation  modes  of  the  fan  motor  with  variable  frequency  drives.

Ключевые  слова:  рудник;  вентилятор  главного  проветривания;  система  электропривода;  частотно-регулируемый  электропривод;  моделирование;  режимы  работы.

Keywords:  mine;  the  main  fans;  the  system  electric  drive;  variable  frequency  electric  drive;  modeling;  modes.

Объектом  исследования  является  привод  вентилятора  главного  проветривания  подземного  рудника  по  добыче  алмазосодержащих  пород  типа  ВЦД-42,5  (вентилятор  центробежный  двусторонний  с  диаметром  рабочего  колеса  42,5  дм).  Главной  целью  исследования  является  выбор  мощности  электропривода,  его  режима  и  продолжительности  работы,  моделирование  его  характеристик,  получение  сравнительных  результатов  для  заключения  по  работе.  Вентиляторные  установки  главного  проветривания  используются  для  подачи  воздуха  в  рудник  и  располагаются  непосредственно  у  ствола  рудника.

Актуальность  данной  статьи  заключается  в  моделировании  режимов  работы  синхронного  электродвигателя  с  системой  частотно-регулируемого  электропривода  (ЧРП)  и  применении  их  на  практике.  Моделирование  пуска  синхронного  двигателя  ранее  рассматривались  в  статьях  [2],  [6]  и  [9].

Целью  моделирования  является  построение  характеристик  зависимости  момента  и  угловой  скорости  вращения  электродвигателя  от  времени  при  пуске,  а  также  определение  перерегулирования,  разрегулирования  и  времени  переходного  процесса.  Выполним  моделирование  на  модели  с  частотно-регулируемым  приводом.  Для  проведения  моделирования  используем  данные  двигателя  СДМЗ-17-59-12УХЛ4,  которые  определяем  по  [1]  и  [8].

Для  реализации  задачи  по  исследования  режимов  работы  нашего  оборудования  собираем  математическую  модель  пуска  синхронного  двигателя  в  пакете  программ  MatLab.  Пакет  программ  MatLab  предназначен  для  аналитического  и  численного  решения  различных  математических  задач,  а  также  для  моделирования  электротехнических  и  электромеханических  систем,  благодаря  приложениям  Simulink  и  SimPowerSystem.  Более  подробная  информация  о  пакете  программ  MatLab  представлена  в  [4],  [5]  и  [8].

Математическую  модель  можно  условно  разделить  на  3  части:  блоки  управления,  блоки  преобразователей  и  модель  двигателя.  Модель  электродвигателя  представляет  собой  функциональную  зависимость  передаточных  блоков,  блоков  усилителей,  логики  и  нелинейных  функций.  Модель  двигателя  состоит  из  механической  части  и  блока  преобразования  момента.  При  использовании  моделей  с  частотным  регулированием  время  установления  переходных  процессов  возрастает  в  несколько  раз,  но  зато  их  протекание  становится  более  плавным  и  точным.

Рисунок  1.  Модель  синхронного  электропривода  с  частотным  регулированием

Рассмотрим  более  подробно,  что  собой  представляет  модель  синхронного  двигателя  с  частотным  регулированием,  и  сделаем  небольшое  описание  данной  модели.

Рисунок  2.  Структура  модели  синхронного  двигателя  с  частотным  регулированием

Из  источника  питания  переменное  напряжение  поступает  на  выпрямитель.  Затем  уже  постоянное  напряжение  поступает  на  преобразователь  тока  и  на  инвертор,  в  котором  оно  опять  преобразуется  в  переменное  и  питает  сам  синхронный  двигатель.  В  это  время  из  задатчиков  скорости  и  момента  сигнал  поступает  на  контроллер  скорости,  туда  же  приходит  сигнал  обратной  связи  из  механической  части  двигателя  и  регулятора.  После  всех  операций  сигнал  из  контроллера  скорости  поступает  в  измеритель  параметров  двигателя,  где  обрабатывается  и  выдаёт  окончательное  значение  скорости  вращения  двигателя.

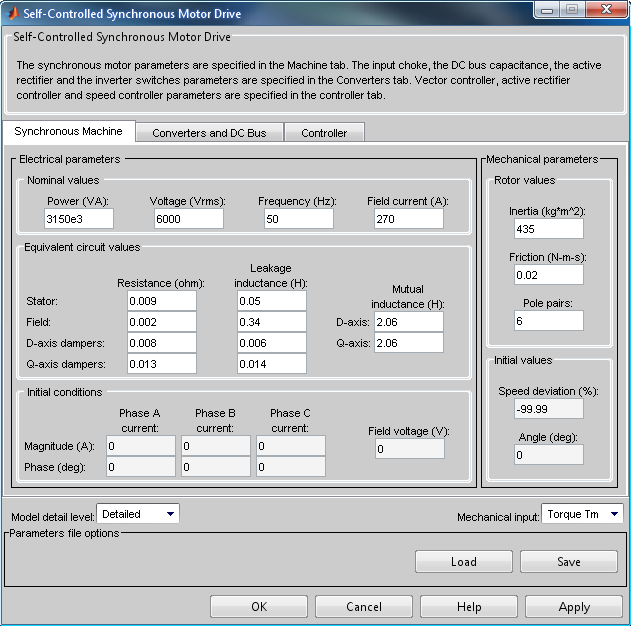

Рисунок  3.  Окно  параметров  синхронного  двигателя

В  этом  окне  задаются  основные  параметры  синхронного  электродвигателя,  такие  как  мощность,  напряжение,  частота,  сопротивление  и  индуктивность  обмоток,  момент  инерции,  число  пар  полюсов.

После  определения  всех  параметров  и  внесения  их  в  окно  параметров  модели  двигателя,  производим  моделирование  и  представляем  его  результаты.

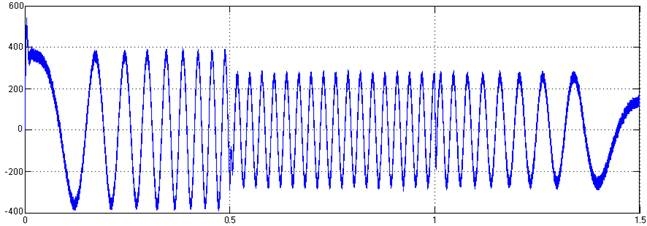

Рисунок  4.  Ток  статора  синхронного  двигателя

На  этом  рисунке  показана  зависимость  тока  статора  синхронного  двигателя  от  времени  моделирования.  Пусковой  ток  при  запуске  двигателя  достигает  значения  400  А,  после  выхода  скорости  на  номинальное  значение  ток  снижается  до  320  А,  что  почти  соответствует  расчетному  номинальному  току.

Рисунок  5.  Скорость  вращения  синхронного  двигателя

На  этом  графике  показана  скорость  вращения  двигателя  в  зависимости  от  времени  моделирования.  Здесь  можно  выделить  три  основных  режима  работы  двигателя:  а)  пуск  двигателя;  б)  работа  двигателя  на  номинальной  скорости;  в)  торможение  двигателя.  Анализируя  характер  графика  скорости,  можно  утверждать,  что  ко  времени  0,5  с  после  пуска  двигателя  скорость  вращение  двигателя  выходит  на  свое  номинальное  значение  500  об/мин.  Указанный  промежуток  времени  показывает,  что  система  удовлетворяет  требованию  по  быстродействию.  Система  является  устойчивой,  значение  колебательности  отсутствует.

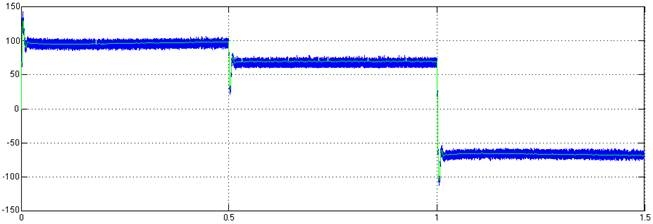

Рисунок  6.  Электромагнитный  момент  синхронного  двигателя

На  графике  момента  видно,  что  при  пуске  двигателя  пусковой  момент  составляет  100  кН*м,  а  при  выходе  скорости  на  свое  номинальное  значение  он  снижается  до  60  кН*м,  что  совпадает  с  расчетными  данными.

После  проведения  моделирования  и  получения  всех  результатов  сведем  расчетные  данные  и  результаты  моделирования  в  таблицу  и  вычислим  погрешность  между  ними.

Таблица  1.

Сопоставление  расчетных  значений  с  моделированием

В  результате  проделанной  работы  была  создана  модель  функционального  уровня  системы  синхронный  двигатель  с  частотным  регулированием.  В  ходе  работы  были  определены  оптимальные  параметры  эксперимента,  обеспечивающие  выполнения  расчетов  при  необходимой  точности  и,  кроме  того,  обеспечивающие  лучшую  наглядность  результатов.  Результаты  эксперимента  представлены  в  графиках  и  таблице.  Оценка  результатов  позволяет  считать  данную  систему  удовлетворяющей  всем  целям  и  требованиям.  Можно  однозначно  считать  использование  частотного  регулирования  более  предпочтительным  для  синхронного  двигателя  вентиляторной  установки  главного  проветривания  рудника.  Описание  других  вариантов  использования  частотно-регулируемого  электропривода  на  горных  предприятиях  изложено  в  работах  [3]  и  [7].
