АГЛОМЕРАЦИЯ ФОСФОГИПСА В ПРИСУТСТВИИ ОТХОДОВ ДОБЫЧИ ЛЕНГЕРСКИХ УГЛЕЙ И ШУБАРКОЛЬСКОГО УГЛЯ

Ерубай Арман Аппазулы

Ph.D докторант, Южно-Казахстанский государственный университет им. М. Ауэзова, г. Шымкент, Казахстан

Е-mail: erubai@mail.ru

Шевко Виктор Михайлович

д-р техн. наук, профессор Южно-Казахстанский государственный университет им. М. Ауэзова, г. Шымкент, Казахстан

Е-mail: vm_shevko@mail.ru



AGGLOMERATION OF PHOSPHOGYPSUM IN THE PRESENCE OF A WASTE OF EXTRACTION OF LENGER COALS AND SHUBARKOL COAL

Arman Erubay

PhD student of M. Auezov South Kazakhstan state university,
Shymkent, Kazakhstan

Victor Shevko

Dr. Eng.Sciences, professor of M. Auezov South Kazakhstan state university, Shymkent, Kazakhstan





Аннотация

В данной работе приведены результаты исследований по получению агломерата из фосфогипса в присутствии отходов добычи бурых углей. Для определения оптимальных параметров агломерации фосфогипса проводилась методом планирования экспериментов с использованием рототабельных планов второго порядка. Используя полученные уравнения нами были построены поверхности откликов и их горизонтальные сечения. Приведены результаты влияния Шубаркольского угля и отходов добычи Ленгерского на содержание серы и статистической прочности агломерированного фосфогипса.


ABSTRACT

In the given work results of researches on receiving agglomerate from phosphogypsum in the presence of a waste of extraction of brown coals are presented. For definition of optimum parametres of phosphogypsum agglomeration it was conducted by a method of planning of experiments with use of rototable plans of the second order. Using the received equations surfaces of responses and their horizontal sections have been constructed. Results of influence of Shubarkolsky coal and a waste of extraction of Lengersky on the containing of sulphur and statistical durability agglomerated of phosphogypsum are resulted.



Ключевые слова: агломерация; фосфогипс.

Keywords: agglomeration; phosphogypsum



В химической, горной, добывающей, металлургической промыш­ленности образуется большое количество твердых отходов. Одним из наиболее многотоннажных отходов химической промышленности является фосфогипс — отход производства фосфорной кислоты. Так, только на ТОО «Казфосфат» в настоящее время в отвалах находится ≈ 8 млн. т фосфогипса. Несмотря на достаточно большое число работ в области переработки фосфогипса [1, 3], основная его часть вывозиться в отвалы, загрязняя окружающую среду. В данной работе приводится результаты исследований по получению агломерата из фосфогипса в присутствии отходов добычи бурых углей.

Исследования проводили на установке, схема которой приведена на рисунке 1. Основным технологическим агрегатом установки является агломерационный цилиндр внутренним диаметром 15 см и общей высотой 20 см. В нижней части цилиндра (на расстоянии 0,5 см от кромки) была установлена колосниковая решетка с отверстиями диаметром 0,4 см. Для розжига шихты установка была снабжена бензиновой горелкой. Для контроля температуры агломерации, в середине и в нижней части цилиндра имелись отверстия для ввода термопар ВР — 5—20. Разрежение под колосниковой решеткой измерялось при помощи вакумметра. Технологические газы отсасывались из цилиндра при помощи вентилятора. Очистка газов от пыли производилась в скруббере с трубой Вентури. Перед проведением опытов исходные материалы размалывались в шаровой мельнице до фракции <1 мм. Затем они перемешивались и окомковывались на чашевом грануляторе диаметром 50 см и высотой борта 15 см, до фракции 3—10 мм. При грануляции в качестве связующего использовали воду.




Диссертационная работа Калашникова Е

Рисунок 1. Схема укрупненно-лабораторной агломерационной установки
1 — компрессор; 2 — распределитель; 3 — топливный аппарат;
4 — зажигательный горн; 5 — агломерационный цилиндр;
6 — термопары; 7 — вакуумметр; 8 — КСП-4;
9 — емкость для воды; 10 — труба «Вентури»;
11 — скруббер; 12 — приемник для шлама;
13 — каплеуловитель



Скорость вращения чаши гранулятора составляла 25 об/мин. «Сырые» гранулы укладывались на постель из обожженного фосфогипса высотой 10—12 мм, находящейся на колосниковой решетке. Затем, в течение 5—7 минут происходил розжиг печи. После этого горелка отключалось и в течение 12—15 минут происходило слоевое горение шихты с удалением SO2 содержащих газов и формированием агломерата. Об окончании слоевого горения судили по неизменности температуры отходящих газов. После охлаждения агломерата в течение 30 минут, агломерат извлекался из цилиндра и анализировался на статистическую прочность, содержание серы. Определение прочности гранул агломерата проводилось в соответ­ствии с ГОСТом 21560.2-82. Статистическая прочность агломерата рассчитывалась в соответствии с [5] по формуле:




P = F×g / S, [Н/см2]                                                  (1)



где: F — показания весов, кг;

g — ускорение свободного падения, ≈ 9,8 м/с2

S — площадь сечения гранулы, см2 (для сферической гранулы S=π×R2)

r — радиус гранулы, см.

Определения оптимальных параметров агломерации фосфогипса проводилась методом планирования экспериментов с использованием рототабельных планов второго порядка [2]. В качестве независимых факторов использовали количество угля Шубаркольского месторождения % от массы фосфогипса (натуральное обозначение — ШУ, кодированное обозначение — Х1) и количество отходов добычи угля Ленгерского месторождения, % от массы фосфогипса (натуральное обозначение — ЛО, кодированное обозначение — Х2). В качестве независимых параметров оптимизации являлись прочность (Пр, Н/см2) и содержание серы, (S, %).

Уровни факторов и интервалы их варьирования приведены в таблице 1 а в таблице 2 план проведения экспериментов и их результаты.

Таблица 1.

Уровни факторов и интервалы их варьирования

Переменные

ШУ, % (Х1)

ЛО, % (Х2)

Основной уровень (0)

21,0

18

Интервал варьирования (∆)

4,9

12,5

Верхний уровень (+1)

25,9

30,5

Нижний уровень (-1)

16,1

5,5

Верхнее «звездное» плечо (+1,414)

28,0

36,0

Нижнее 2 звездное» плечо (—1,414)

14,0

0



Таблица 2.

Матрица планирования и результаты опытов по агломерации фосфогипса

№ опыта

Переменные

Статистическая прочность, Н/см2

Содержание серы, %

Кодированный вид

Натуральный вид

Х1

Х2

ШУ, %

ЛО, %

Пр экс.

Пр расч.

S экс.

S расч.

1

—1

—1

16,1

5,5

360

358,00

0,49

0,390

2

+1

—1

25,9

5,5

175

192,38

1,06

0,997

3

—1

+1

16,1

30,5

310

307,61

0,24

0,250

4

+1

+1

25,9

30,5

170

186,99

0,54

0,553

5

+1,414

0

28,0

18,0

90

68,79

0,84

0,862

6

—1,414

0

14,0

18,0

268

271,20

0,18

0,214

7

0

+1,414

21,0

36,0

340

332,78

0,37

0,345

8

0

—1,414

21,0

0

358

372,22

0,68

0,762

9

0

0

21,0

18,0

375

364,20

0,40

0,382

10

0

0

21,0

18,0

363

364,20

0,39

0,382

11

0

0

21,0

18,0

365

364,20

0,37

0,382

12

0

0

21,0

18,0

368

364,20

0,38

0,382

13

0

0

21,0

18,0

350

364,20

0,41

0,382

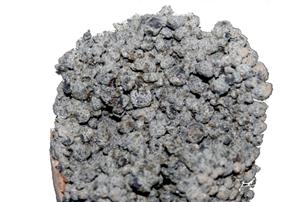

На рисунке 2 приведена информация о внешнем виде спеченных агломератов и их разломы. Из рисунка 2 следует, что полученные агломераты сцементированы довольно равномерно жидкой фазой.




Агломерат 1

Рисунок 2. Внешний вид спеченных агломератов и их разломы



Используя программу [4] установили, что уравнения регрессии в кодированном виде влияния угля Шубаркольского месторождения и отход добычи Ленгерских углей на прочность и содержание серы имеют вид:



         (2)

       (3)




В нашем случае табличный критерий Фишера составляет 6,59, а расчетные значения критерия Фишера для уравнений регрессий прочности составляет 4,7842; для уравнений содержания серы — 6,5659. То есть для всех уравнений Fтабл.>Fрасч.. Таким образом уравнения регрессии является адекватными.

Используя полученные уравнения нами были построены поверхности откликов и их горизонтальные сечения (рисунки 3—4).

На рисунке 3 приведена информация о влиянии Шубаркольского угля и отходов добычи Ленгерского угля на содержание серы в агломерированном фосфогипсе из которого следует, что при посто­янном содержании ЛО увеличение ШУ приводит к возрастанию содержания серы, а при постоянном количестве ШУ увеличение количества ЛО приводит к уменьшению S. Причем минимальное содержание серы ≤ 0,2 % наблюдается в области АБВ, то есть в интервале ШУ от 14 до 17 % и ЛО — от 17,5 до 27 %. Необходимо отметить, что степень десульфуризации фосфогипса в области ограниченной фигурой АБВ составила 95—95,8 %.

Влияние углеродсодержащих материалов на статистическую прочность агломерированного фосфогипса показано на рисунке 4, из которого следует, что форма поверхности отклика (прочность) носит седлообразный характер с максимумом прочности (365 Н/см2) в области, описываемой плоскостью MNO, то есть изменение количества ШУ от 16,9 % до 21,3 % и ЛО от 0 до 21 %.




I


I I


7,11


7,22 штрихованный

Рисунок 3. Влияние количества Шубаркольского угля на содержание серы в агломерированном фосфогипсе
и степень десульфурации
Цифры на линиях — содержание серы, %, I — объемная форма поверхности отклика. II — горизонтальные разрезы поверхности отклика




I


I I


8,11111111


8,2

Рисунок 8. Влияние количества Шубаркольского угля и отходов добычи Ленгерского угля на статистическую
прочность агломерированного фосфогипса Цифры на линиях — статистическая плотность, Н/см2,
I — объемная форма поверхности отклика. II — горизонтальные разрезы поверхности отклика



Для последующей переработки агломерированного фосфогипса электроплавкой с получением ферросиликокальция. Рекомендуется состав шихты, пределы которого находится в плоскости АБВ. При этом содержание S в агломерате составляет не более 0,2 %, а прочность агломерата 250—350 Н/см2.
