ОПТИМИЗАЦИЯ ПРОЦЕССА ПРОЕКТИРОВАНИЯ СИСТЕМ ВОДОСНАБЖЕНИЯ В ЗДАНИЯХ

Георгиева Анета Йорданова

д-р инж. ВСУ им. Черноризца Храбра, г. Варна, Болгария

Е-mail: angr@abv.bg

Изготовление полной и точной проектной документации является условием правильного и беспроблемного выполнения и эксплуатации каждой инженерной системы, включая системы водоснабжения в зданиях. Динамическое развитие на современном этапе и новые реальности требуют достижения более высокой точности и качества при проектировании систем водоснабжения в зданиях. Учитывая исследовательскую работу об одном из видов установок водоснабжения в зданиях [1], мы можем сказать, что в данный момент достижение этих показателей в нашей проектной практике не находится на необходимом уровне. Это требует поиск новых возможностей для оптимизации процесса проектирования этого вида систем. Основными проблемами в этом отношении являются: наличие неточностей, опущений и ошибок в проектной документации, интерпретация некоторых стандартов графического изображения элементов установок.

Предпосылками для формирования вышеуказанных проблем являются:

1)  Изменения в нормативной базе в результате введения европейских норм и стандартов в проектирование систем водоснабжения в зданиях, что заставило проектантов усваивать и применять новости, связанные со средствами изображения и методами измерения проектных элементов, критериями выбора технических материалов и устройств, принципами изготовления проектной документации и другими.

2)  Неэффективное использование систем программного обеспечения автоматизированного проектирования из-за:

-       ограниченного применения специализированных программных продуктов при полном проектировании рассматриваемого вида систем;

-       проектирование путем создания объектов главным образом в 2D, применяя самый распространенный в проектной практике программный продукт AutoCAD, причем, в большинстве случаев, не используются возможности автоматизации процесса проектирования – использование динамических блоков, атрибутов, создание потребительских инструментов, автоматическое генерирование различных видов проекций, разделов, деталей, спецификаций и других.

Системы водоснабжения в зданиях по своей сути являются пространственными объектами, самое реалистическое изображение которых, приобретается путем проектирования в трехмерном пространстве. Их воссоздание как равнинные объекты не дает четкое визуальное представление об их геометрических характеристиках и местоположении по отношению к остальным установочным и конструктивным элементам в здании. Это со своей стороны обусловливает:

-       невозможность оценить точные расстояния и способы расхождения проектированных элементов и других видов установок, сооружений и конструкций в одном здании, что является предпосылкой для ошибок и неточностей в проектной документации;

-       невозможность быстро разработать многовариантных решений;

-       отсутствие 3D визуального восприятия и реалистического изображения, необходимых при презентации проекта;

Рынок продуктов программного обеспечения предлагает ряд систем автоматизированного проектирования установок в зданиях, использование которых помогло бы для разрешения указанных проблем.

-            Проведенное сопоставление возможностей для проектирования установок водоснабжения, а также некоторых специализированных программных систем и AutoCAD [2] делает очевидным факт, что специализированные CAD системы проектирования превосходят стандартные CAD продукты, каким является AutoCAD, по отношению к функциональности и эффективности проектных работ.

С другой стороны, их применение в проектной практике в данный момент ограничено из-за наличия некоторых трудностей, таких как:

-       необходимость хорошо знать принципы работы, настройки и базы данных этой программы, чтобы обеспечит беспроблемное спользование его интерактивности и интуитивности;

-       чтобы добиться лучшего уровня познания и умения использовать эту программу, в большинстве случаев необходимо квалифицированное обучение специалистами в конкретной области проектирования;

-       наличие в некоторых программных системах модулей для проектирования различных видов инженерных установок является лишним для проектанта, кто специалист в конкретной области проектирования;

-       более высокая цена специализированных программных продуктов по сравнению с основной системой проектирования AutoCAD;

-       отсутствие интерфейса на болгарском языке является проблемой для некоторых проектантов.

Вышеуказанные трудности, связанные с применением специализированных программных систем автоматизированного проектирования, создают предпосылки для поиска альтернативных возможностей и новых подходов к работе с уже знакомым и используемым большинством проектантов программным продуктом AutoCAD в области проектирования систем водоснабжения в зданиях с целью повышения эффективности процесса проектирования.

Одна из возможностей для достижения этой цели – это применение в среде AutoCAD 3D твердотельных моделей элементов рассматриваемого вида инженерных установок, что соответствует тенденциям в развитии программных систем автоматизированного проектирования. При этом создание геометрической конфигурации установки сводится к выбору и расположению необходимых элементов в пространственной модели.

Переход к такому методу работы требует:

-        использование готовых библиотек с 3D моделями трубных элементов, участвующих в проектировании рассматриваемого вида системы. При этом существуют следующие возможности: использовать собственные библиотеки или библиотеки, предлагаемые в Интернет производителями программных продуктов и др.;

-       создание моделей как динамические блоки, обладающие заданными атрибутами, с целью их использования в других применениях (рис. 1 в);

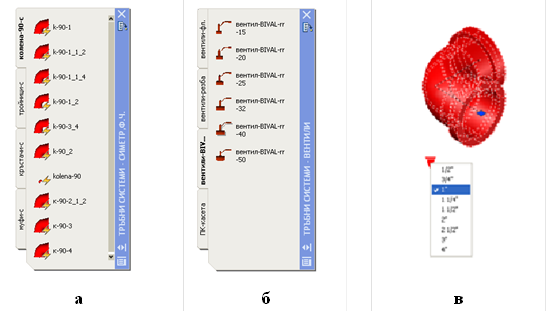

Рисунок 1. Дополнительно созданные инструменты

а – палитра 3D моделей фасонных частей

б - палитра 3D моделей арматуры

в - динамический блок

-       конфигурация интерфейса программы путем создания новых дополнительных инструментов (ленты, палитры) для организации работы с библиотеками (рис. 1 а, б);

-       создание новых команд на базе макросов автоматизации наиболее часто использованных операций при работе с программой;

-       создание, используя программные языки, встроенных в AutoCAD, программных приложений (кодов).

Предложенная модель проектирования использована автором при создании геометрической конфигурации спринклерной установки (рис.2).

Рисунок 2. 3D модель спринклерной установки

Примемение твердотельных моделей в среде AutoCAD - альтернативная возможность для оптимизации процесса проектирования систем водоснабжения в зданиях, что является предпосылкой для повышения качества и эффективности проектных работ.
