Техническая диагностика и экспертиза промышленной безопасности является составной частью системы технического обслуживания и ремонта грузоподъемных механизмов (ГПМ) [17; 18; 19]. Выполняется в целях проверки исправности и работоспособности машины в целом или ее сборочных единиц, поиска дефектов и сбора данных для назначения конкретных видов технического обслуживания и ремонта, а также для определения остаточного ресурса. Несмотря на прогресс в развитии техники и технологии грузоподъемных сооружений по ряду причин возникают дефекты различного происхождения, приводящие к снижению работоспособности и долговечности конструкций, а иногда к аварийным ситуациям (рис. 1). Для того чтобы исключить поступление в эксплуатацию конструкций с недопустимыми дефектами, необходимо применять эффективные методы неразрушающего контроля (НК). Объем применения ультразвукового контроля в ряде отраслей промышленности (энергетическое машиностроение, промышленные краны, железнодорожный транспорт, судостроение, химическое машиностроение) за последние годы достиг 80 %. Это объясняется высокой чувствительностью, достоверностью, оперативностью, производительностью и безопасностью ультразвукового метода контроля. При проведении технического диагностирования грузоподъемным механизмам ультразвуковая толщинометрия (УЗТ) и дефектоскопия (УЗД) являются достоверными методами выявления недопустимых дефектов элементов металлоконструкций.

Необходимость и объемы УЗК определяются специалистами, выполняющими экспертное обследование, с учетом требований НД по проведению экспертного обследования ГПМ, отработавших нормативный срок службы [16]. УЗТ автомобильных кранов выполняется дискретно – в отдельных точках (рис. 2, 3, 4, таблица 2). УЗД сварных соединений и основного металла выполняется сплошным сканированием по технологическим картам контроля, составляемым на каждый узел крана индивидуально.

а)                                            б)

в)                                               г)

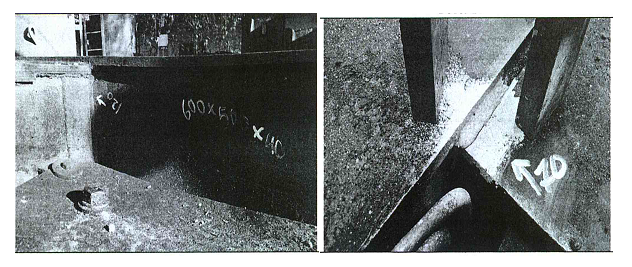

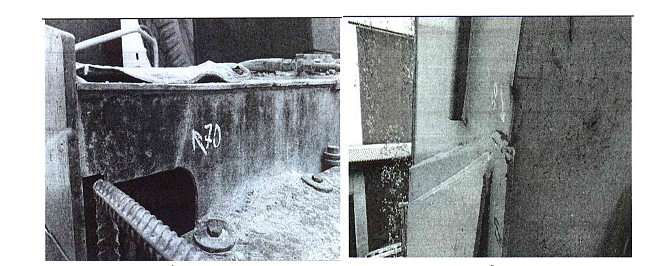

Рисунок 1. Фото дефектов автомобильного крана КС-45717-1 (а – деформация вертикального пояса опорной рамы L=600х500 мм h=40 мм; б – трещина по сварному соединению опорной рамы L=70 мм; трещина по основному металлу опорной рамы L=70 мм; трещина по сварному соединению стрелы L=50 мм

Основные характеристики применения методов УЗД и УЗТ сведены в таблицу 1.

Таблица 1.

Характеристики применения методов УЗД и УЗТ

*Примечание: акустический метод отражения, основанный на анализе параметров акустических импульсов, отраженных от дефектов и поверхностей объекта контроля [8]. Преимуществом данного метода является возможность одностороннего доступа и наибольшая чувствительность. К недостаткам метода следует отнести, прежде всего, низкую помехоустойчивость к наружным отражателям

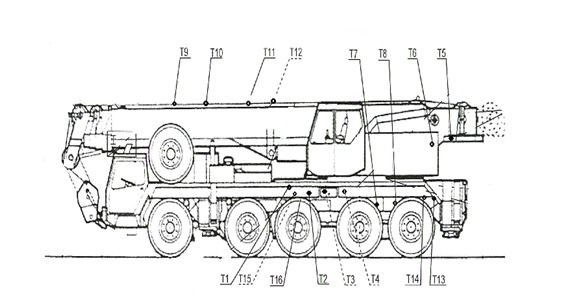

Рисунок 2. Схема расположения точек проведения УЗТ стрелового крана на спецшасси LIEBHERR LTM 1300/1

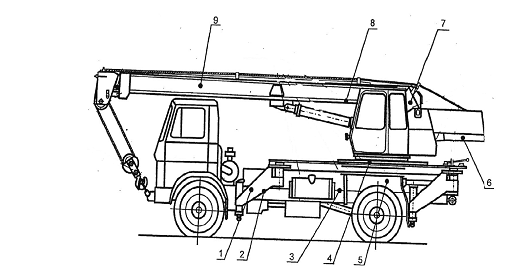

Рисунок 3. Схема расположения точек проведения УЗТ стрелового крана КС-3577-4

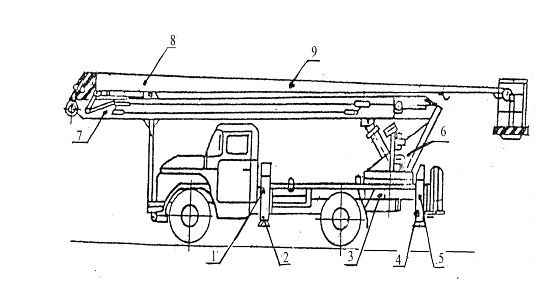

Рисунок 4. Схема расположения точек проведения УЗТ автомобильного подъемника АГП-22

При проведении УЗК (УЗД, УЗТ) используются нормативные документы или индивидуальные методики, которые должны содержать обязательные разделы: общие положения; организация контроля; квалификация персонала; средства контроля; подготовка к проведению измерения; настройка оборудования; проведение измерений; результаты измерений; оценка измерений; оформление результатов измерений; требование безопасности.

УЗК конструкций ГПМ может проводить организация, имеющая лабораторию неразрушающего контроля, которая удовлетворяет требованиям нормативных документов [12]. К выполнению контроля допускаются дефектоскописты, прошедшие аттестацию в соответствии с Правилами аттестации специалистов неразрушающего контроля [10; 13].

Таблица 2.

Паспортные значения толщин элементов металлоконструкций автомобильных кранов

Качество проведения УЗК напрямую зависит от подготовки к проведению измерений и должна состоять из следующих операций [14; 15]: изучение конструкции измеряемого элемента и НД; анализ результатов предыдущего контроля и принятие решения о необходимости и возможности УЗК; выбор основных параметров и средств измерений; подготовка рабочих мест; разметка измеряемых элементов; подготовка поверхностей, на которые будут устанавливаться пьезоэлектрические преобразователи; нанесение контактной смазки; проверка работоспособности средств контроля.

Оценка годности металлической конструкции при УЗТ в целом производится по уменьшению толщины стенок элементов ГПМ (µ, %) от номинального значения в сравнении с допустимым значением (µ_н, %).

Оценка годности сварного соединения металлической конструкции при УЗД производится по определению типа, количества и размеров дефектов в сварном соединении и околошовной зоне.

Качество элементов металлических конструкций по толщине и дефектам в сварных соединениях при техническом диагностировании оценивается по двухбалльной системе (таблица 3).

Таблица 3.

Оценка качества элементов металлоконструкций при проведении УЗК грузоподъемных сооружений

Учитывая возможность самостоятельного перемещения автомобильных ГПМ для повышения достоверности контроля необходимо использовать мастерские-лаборатории, где обеспечиваются требуемые климатические условия для проведения измерений и их оценки. Также, во время проведения контроля можно проводить исправление недопустимых дефектов с применением сварки и повторный контроль.

Нашими специалистами при проведении экспертизы промышленной безопасности ГПМ постоянно применяется УЗК элементов металлоконструкций, согласно технологических карт, база которых постоянно обновляется с учетом научно-технических разработок.
