ВЛИЯНИЕ ПАРОВОЙ НАГРУЗКИ НА ТЕПЛОВЫЕ ПОТОКИ ФАКЕЛА В ТОПКЕ КОТЛА

INFLUENCE OF STEAM LOAD OF RADIATION PROPERTIES OF THE TORCH IN THE BOILER FIRE CHAMBER

Mikhail Taimarov

dr. sci. tech., professor of the Kazan state energetic university,

Russia, Republic of Tatarstan, Kazan

Rais Sungatullin

high teacher of the Kazan state energetic university,

Russia, Republic of Tatarstan, Kazan

АННОТАЦИЯ

В данной работе рассматривается тепловой поток от факела при сжигании природного газа в котле ТГМ-84А (станционный № 4) Нижнекамской ТЭЦ-1 (НкТЭЦ-1) для различных режимных условий с целью определения условий, при которых обмуровка заднего экрана наименее подвержена термическому разрушению.

ABSTRACT

In this operation the heat flux from a torch in case of combustion of natural gas in the boiler TGM-84A (station № 4) of Nizhnekamsk TETc-1 (NkTETs-1) for different regime conditions for the purpose of determination of conditions under which the brickwork envelope of the back screen is least subject to thermal corrupting is considered.

Ключевые слова: паровые котлы, тепловые потоки, параметры крутки воздуха.

Keywords: boilers, heat fluxes, air twisting parameters.

Введение.

Котел ТГМ-84А широко распространенный газомазутный котел имеет сравнительно небольшие габариты. Его топочная камера разделена двухсветным экраном. Нижняя часть каждого бокового экрана перехо­дит в слегка наклонный подовый экран, нижние коллекторы которого прикреплены к коллекторам двухсветного экрана и совместно переме­щаются при тепловых деформациях во время растопок и остановок котла. Наклонные трубы пода защищены от излучения факела слоем огне­упорного кирпича и хромитовой массы. Наличие двухсветного экрана обес­печивает интенсивное охлаждение топочных газов.

В верхней части топки трубы заднего экрана отогнуты внутрь топочной камеры, образуя порог с вылетом 1400 мм. Этим обеспечивается омывание ширм и их защита от прямого излучения факела. Десять труб каждой панели –прямые, выступа в топку не имеют и яв­ляются несущими. Выше порога располагаются ширмы, которые являются частью пароперегревателя и предназначены для охлаждения продуктов сго­рания и перегрева пара. Наличие двухсветного экрана по замыслу конструкторов должно обеспечивать более интенсивное охлаждение топочных газов, чем в близком по производительности газомазутном котле ТГМ-96Б. Однако площадь экранной поверхности нагрева имеет значительный запас, который практически выше необходимого для номинальной работы котла.

Базовая модель ТГМ-84 неоднократно подвергалась реконструкции, в результате чего, как указано выше, появилась модель ТГМ-84А (с 4 горелками), а затем ТГМ-84Б. (6 горелками). Котлы первой модификации ТГМ-84 оборудовались 18-ю газомазутными горелками, размещенными в три ряда на фронтовой стене топочной камеры. В настоящее время устанавливают либо четыре, либо шесть горелок большей производительности.

Топочная камера котла ТГМ-84А оборудована четырьмя газомазутными горелками ХФ-ЦКБ-ВТИ-ТКЗ с единичной мощностью 79 МВт, установленными в два яруса в ряд вершинами на фронтовой стене. Горелки нижнего яруса (2 шт.) установлены на отметке 7200 мм, верхнего яруса (2 шт.) – на отметке 10200 мм. Горелки предназначены для раздельного сжигания газа и мазута. Производительность горелки на газе 5200 нм³ /час. Растопка котла на паромеханических форсунках. Для регулирования температуры перегретого пара установлены 3 ступени впрыска собственного конденсата.

Горелка ХФ-ЦКБ-ВТИ-ТКЗ вихревая двухпоточная по горячему воздуху и состоит из корпуса, 2-х секций аксиального (центрального) завихрителя и 1-ой секции тангенциального (периферийного) завихрителя воздуха, центральной установочной трубы для мазутной форсунки и запальника, газораздающих труб. Основные расчетные (проектные) технические характеристики горелки ХФ-ЦКБ-ВТИ-ТКЗ приведены в табл. 1.

Таблица 1.

Основные расчетные (проектные) технические характеристики горелки ХФ-ЦКБ-ВТИ-ТКЗ:

Характеристика направлений крутки воздуха в горелках ХФ-ЦКБ-ВТИ-ТКЗ приведена на рис. 1. Схема механизма крутки приведена на рис. 2. Схема расположения газовыпускных труб в горелках приведена на рис. 3.

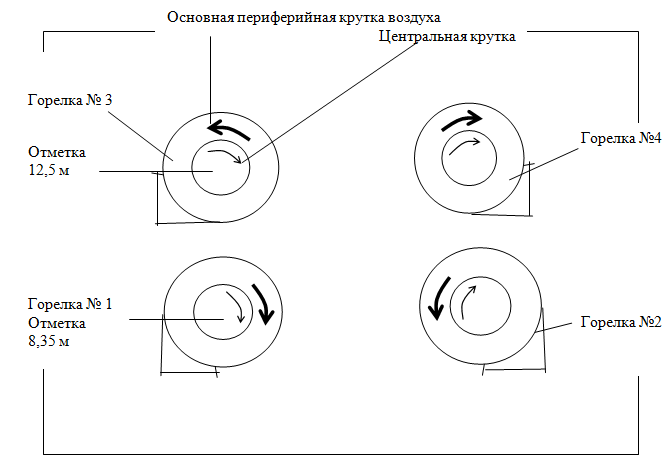

Рисунок 1. Схема нумерации горелок, круток воздуха в горелках и расположения горелок ХФ-ЦКБ-ВТИ-ТКЗ на фронтальной стене топки котлов ТГМ-84А № 4,5 НкТЭЦ-1

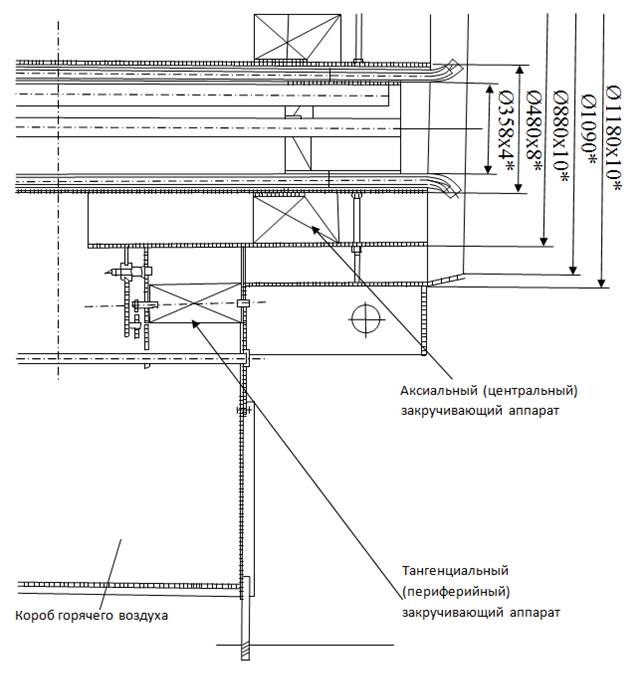

Рисунок 2. Схема механизма осуществления крутки воздуха в горелках ХФ-ЦКБ-ВТИ-ТКЗ котлов ТГМ-84А НкТЭЦ-1

Короб горячего воздуха в горелке разделяется на два потока. Во внутреннем канале установлен аксиальный закручивающий аппарат, а в периферийном тангенциальном канале установлен регулируемый тангенциальный завихритель.

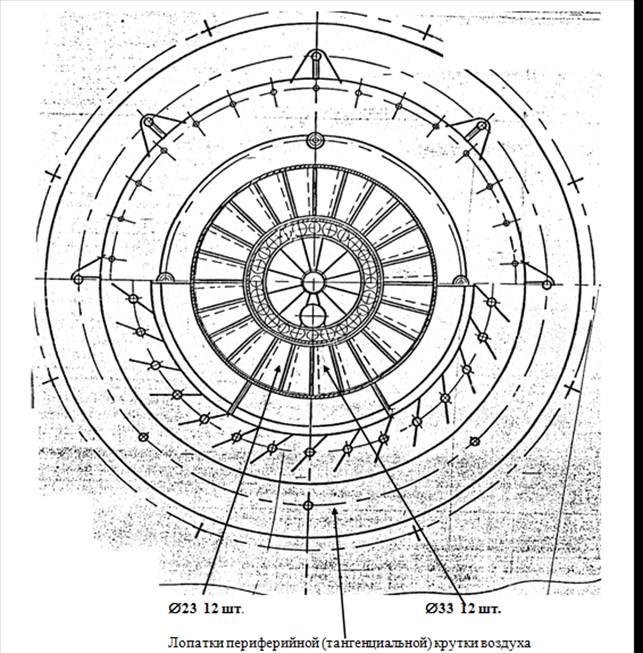

Рисунок 3. Схема расположения газовыпускных труб  в горелках ХФ-ЦЛБ-ВТИ-ТКЗ котлов ТГМ-84А НкТЭЦ-1

Во время экспериментов сжигался Уренгойский газ с теплотой сгорания 8015 ккал/м³. Методика экспериментального исследования базируется на использовании бесконтактного способа измерения падающих тепловых потоков от факела [1; 3; 6]. В экспериментах величина падающего от факела на экраны теплового потока q_пад измерялась отградуированным в лабораторных условиях радиометром [2; 8].

Измерения несветящихся продуктов сгорания в топках котлов проводилось бесконтактным способом при помощи радиационного пирометра типа РАПИР, которые показывали радиационную температуру. Погрешность измерения действительной температуры несветящихся продуктов на выходе их из топки при 1100°С радиационным методом для градуировки РК-15 с материалом линзы из кварца оценивается ± 1,36 % [7].

В общем виде выражение для локальной величины падающего от факела на экраны теплового потока q_пад может быть представлено в виде зависимости от реальной температуры факела Т_ф в топочной камере и степени черноты факела α_ф, согласно закона Стефана-Больцмана:

q_пад= 5,67 ´ 10^-8 α_ф Т_ф⁴, Вт/м²,

где: Т_ф – температура продуктов горения в факеле, К. Яркостная степень черноты факела α_λ​ф=0,8 взята согласно рекомендациям [2].

График зависимости по влиянию паровой нагрузки на радиационные свойства факела приведен на рис. 4. Измерения проведены на отметке высоты 5,5 м через лючки № 1 и № 2 левого бокового экрана. Из графика видно, что с увеличением паровой нагрузки котла наблюдается очень сильный рост значений падающих тепловых потоков от факела в области заднего экрана. При измерениях через лючок расположенный ближе к фронтальной стенке также наблюдается рост значений, падающих от факела на экраны тепловых потоков с увеличением нагрузки. Однако, в сравнении с тепловыми потоками у заднего экрана, по абсолютной величине тепловые потоки в области фронтального экрана для больших нагрузок в среднем ниже в 2 … 2,5 раза.

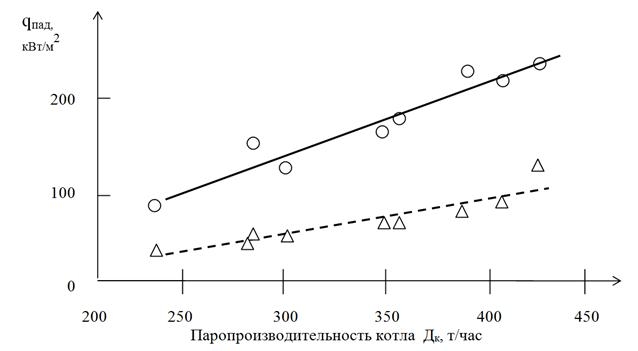

Рисунок 4. Распределение падающего теплового потока q_пад по глубине топки в зависимости от паропроизводительности Д_к по измерениям через лючки 1, 2 1-го яруса на отметке 5,5 м по левой стенке топки для котла ТГМ-84А № 4 НкТЭЦ-1 при максимальной крутке воздуха в положении лопаток в горелках З (расстояние между лючками 1 и 2 равно 6,0 м при общей глубине топки 7,4 м):

На рис. 5 приведены графики распределения падающего теплового потока q_пад по глубине топки в зависимости от паропроизводительности Д_к по измерениям через лючки № 6 и № 7 2-го яруса на отметке 9,9 м по левой стенке топки для котла ТГМ-84А № 4 НКТЭЦ при максимальной крутке воздуха в положении лопаток в горелках З в сравнении с результирующими тепловых потоков по измерениям через лючки № 1 и № 2 первого яруса.

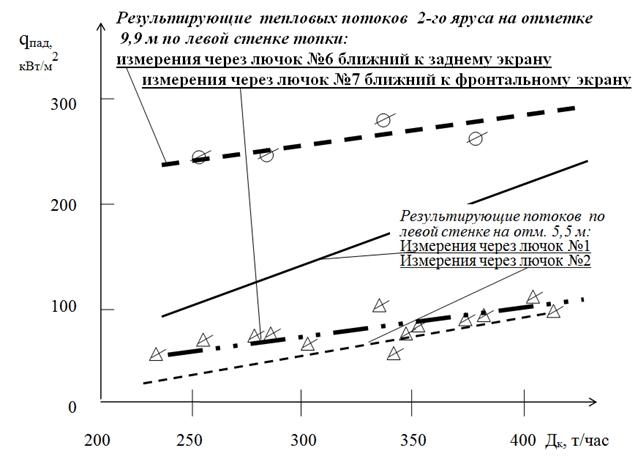

Рисунок 5. Распределение падающего теплового потока q_пад по глубине топки в зависимости от паропроизводительности Д_к по измерениям через лючки № 6 и № 7 2-го яруса на отм. 9,9 м по левой стенке топки для котла ТГМ-84А №4 НКТЭЦ при максимальной крутке воздуха в положении лопаток в горелках З в сравнении с результирующими тепловых потоков по измерениям через лючки № 1 и № 2 первого яруса (расстояние между лючками 6 и 7 равно 5,5 м при общей глубине топки 7,4 м):

Обозначения положения воздухозакручивателей в горелках, принятые в данной работе:

З – максимальная крутка, О – крутка отсутствует, воздух идет без крутки.

Индекс ц – центральная крутка, индекс п – периферийная основная крутка.

Отсутствие индекса означает одинаковое положение лопаток для центральной и периферийной крутки (или обе крутки в положении О или обе крутки в положении З).

Из рис. 5 видно, что наиболее высокие значения тепловых потоков от факела на экранные поверхности нагрева имеют место по измерениям через лючок № 6 второго яруса ближний к задней стенке топки на отметке 9,9 м. На отметке 9,9 м по измерениям через лючок № 6 рост тепловых потоков от факела происходит со скоростью 2 кВт/м² на каждые 10 т/час увеличения паровой нагрузки, в то время как для горелки № 1 первого яруса на отметке 5,5 м рост тепловых потоков от факела на задний экран происходит со скоростью 8 кВт/м² на каждые 10 т/час увеличения паровой нагрузки.

Рост тепловых потоков, падающих от факела на задний экран по измерениям через лючок № 1 на отметке 5,5 м первого яруса, при увеличении нагрузки котла ТГМ-84А № 4 НКТЭЦ для условий максимальной крутки воздуха в горелках происходит в 4 раза быстрее по сравнению с ростом тепловых потоков около заднего экрана на отметке 9,9 м.

Максимум плотности теплового излучения от факела на задний экран по измерениям через лючок № 6 на отметке 9,9 м даже при максимальной паропроизводительности котла ТГМ-84А №4 НКТЭЦ-1 420 т/час для условий максимальной крутки воздуха в горелках (положение лопаток крутки З) в среднем на 23 % выше по сравнению со значением плотности излучения от факела у заднего экрана на уровне отметки 5,5 м по измерениям через лючок № 1.

Результирующая тепловых потоков, полученная по измерениям на отметке 9,9 м через лючок № 7 второго яруса (ближний к фронтальному экрану), при росте паровой нагрузки котла ТГМ-84А № 4 НКТЭЦ от 230 т/час до 420 т/час для условий максимальной крутки воздуха в горелках (положение лопаток крутки З) на каждые 10 т/час возрастает на 2 кВт/м², т. е. как и в вышеупомянутом случае по измерениям через лючок № 6 ближний к заднему экрану на отметке 9,9 м.

Рост значений падающих тепловых потоков по измерениям через лючок № 7 второго яруса на отметке 9,9 м происходит с увеличением паровой нагрузки котла ТГМ-84А № 4 НКТЭЦ от 230 т/час до 420 т/час на каждые 10 т/час со скоростью 4,7 кВт/м², т. е. в 2,35 раза медленнее в сравнении с ростом падающих от факела тепловых потоков по измерениям через лючок № 2 на отметке 5,5 м.

Измерения падающих от факела тепловых потоков через лючок № 7 на отметке 9,9 м при значениях паровой нагрузки котла 420 т/час практически совпадают со значениями, полученным при измерениях через лючок № 2 на отметке 5,5 м для условий максимальной крутки воздуха в горелках (положение лопаток крутки З) котла ТГМ-84А № 4 НКТЭЦ.

Выводы.

1.Влияние на величину тепловых потоков от факела изменения аксиальной (центральной) крутки воздуха в горелках, по сравнению с изменением тангенциальной крутки воздуха в горелках, невелико и заметнее проявляется на отметке 5,5 м по сечению 2.

2.Наибольшие измеренные потоки имели место при отсутствии тангенциальной (периферийной) крутки воздуха в горелках и составляли 362,7 кВт/м² по измерениям через лючок № 6 на отметке 9,9 м при нагрузке 400 т/час. Значения тепловых потоков от факела в диапазоне 360 … 400 кВт/м² являются опасными при работе топки с режимом прямого наброса факела на стенку топки с огневой стороны из-за постепенного разрушения внутренней обмуровки.

Список литературы:

1. Гаррисон Т.Р. Радиационная пирометрия. – М.: Мир, 1964 г., 248 с.
2. Гордов А.Н. Основы пирометрии – М.: Металлургия, 1964 г. 471 с.
3. Таймаров М.А. Лабораторный практикум по курсу «Котельные установки и парогенераторы». Учебное пособие Казань, КГЭУ 2002 г., 144 с.
4. Таймаров М.А. Исследование эффективности объектов энергетического хозяйства. – Казань: Казан. гос. энерг. ун-т, 2011. 110 с.
5. Таймаров М.А. Практические занятия на ТЭЦ. – Казань: Казан. гос. энерг. ун-т, 2003., 90 с.
6. Тепловые приемники излучения. Труды 1-ого Всесоюзного симпозиума. Киев, Наукова думка, 1967. 310 с.
7. Шубин Е.П., Ливин Б.И. Проектирование теплоподготовительных установок ТЭЦ и котельных – М.: Энергия, 1980 г. 494 с.
8. Trasition Metal Pyrite Dichaicogenides: High-Pressure Synthesis and Correlation of Properties / T.A. Bither, R.I. Bouchard, W.H. Cloud et el. // Inorg. Chem. – 1968. – V. 7. – P. 2208–2220.
