Статья опубликована в рамках: XXXI Международной научно-практической конференции «Наука вчера, сегодня, завтра» (Россия, г. Новосибирск, 15 февраля 2016 г.)

Наука: Технические науки

Скачать книгу(-и): Сборник статей конференции часть 1, Сборник статей конференции часть 2

Библиографическое описание:
Гусева М.А., Бахадурова З.Б., Петросова И.А. [и др.] ИССЛЕДОВАНИЯ ЗОН СООТВЕТСТВИЯ ТРЕХМЕРНОЙ ФОРМЫ ПЛЕЧЕВОЙ ОДЕЖДЫ ШКОЛЬНИКА // Наука вчера, сегодня, завтра: сб. ст. по матер. XXXI междунар. науч.-практ. конф. № 2(24). Часть II. – Новосибирск: СибАК, 2016.
Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов

ИССЛЕДОВАНИЯ ЗОН СООТВЕТСТВИЯ ТРЕХМЕРНОЙ ФОРМЫ ПЛЕЧЕВОЙ ОДЕЖДЫ ШКОЛЬНИКА

Гусева Марина Анатольевна

д-р техн. наук, проф. кафедры художественного моделирования, конструирования и технологии швейных изделий, Московский Государственный Университет Дизайна и Технологий,

РФ, гМосква

Бахадурова Замира Бахрединовна

д-р техн. наук, проф. кафедры художественного моделирования, конструирования и технологии швейных изделий, Московский Государственный Университет Дизайна и Технологий,

РФ, гМосква

Петросова Ирина Александровна

д-р техн. наук, проф. кафедры художественного моделирования, конструирования и технологии швейных изделий, Московский Государственный Университет Дизайна и Технологий,

РФ, гМосква

Андреева Елена Георгиевна

д-р техн. наук, проф. кафедры художественного моделирования, конструирования и технологии швейных изделий, Московский Государственный Университет Дизайна и Технологий,

РФ, гМосква

RESEARCH AREAS MATCHING THE THREE-DIMENSIONAL SHAPE OF THE SHOULDER GARMENT SCHOOLBOY

Marina Guseva

candidate of Science, associate Professor, Moscow State University of Design and Technology,

Russia, Moscow

Zamira Bahadurova

undergraduate, Moscow, Moscow State University of Design and Technology,

Russia, Moscow

Irina Petrosova

doctor of technical Sciences, Professor, Moscow, Moscow State University of Design and Technology,

Russia, Moscow

Elena Andreeva

doctor of technical Sciences, Professor, Moscow, Moscow State University of Design and Technology,

Russia, Moscow



АННОТАЦИЯ

В статье исследованы различные динамические состояния плечевого участка торса фигуры с помощью системы трехмерного сканирования. Проанализировано влияние покроя рукавов на эргономические показатели школьной одежды. Разработаны биокинематические схемы для позиционирования динамических параметров тела и изделия. Предложены конструктивные решения участка спинки в школьной одежде.

ABSTRACT

The paper investigates the different dynamic condition of the shoulder area of the torso shape using the three-dimensional scanning system. Analyzed the impact of cut sleeves on ergonomics school clothes. Developed biokineticist scheme for positioning the dynamic parameters of the body and products. The proposed design solution section of the back to school clothes.



Ключевые слова: эргономические характеристики одежды, трехмерное сканирование, покрои рукавов.

Keywords: ergonomic features of clothing, three-dimensional scanning, cut sleeveless.



Одежда эксплуатируется человеком ежедневно: в рабочее время, на отдыхе, во время прогулок и занятий спортом, в торжественных случаях. Для каждого ассортимента и покроя швейного изделия разработаны комплекс требований. Одно из основных по значимости место занимают эргономические требования, определяющие комфортность пододежного пространства, динамическое соответствие, удобство надевания и снятия изделия. Динамическое соответствие – ведущий показатель качества конструкции одежды для школьника. Ученики проводят в стенах школы значительную часть дня, при этом движения большинства из них характеризуются эмоциональностью и разноплановостью. Поэтому школьная форма должна обеспечивать телу комфорт и удобство, как в статике, так и в динамике [1].

Неправильный выбор ассортимента и покроя плечевой одежды приводит к ухудшению самочувствия ребенка. Опрос, проведенный среди родителей школьников Москвы и Подмосковья, показал, что большинство респондентов предпочитают видеть своего ребенка в школе одетым в пиджак или трикотажный джемпер [2]. Эргономичная курточка оказалась на третьем месте по востребованности (рис. 1). Школьники многократно в течение дня совершают движения, сопровождаемые размахом рук. При этом размерные признаки торса тела и рук получают как положительные динамические приросты, так и отрицательные. Основным препятствием выполнения движений рук с максимальной амплитудой является наличие рукава, ограничивающего перемещение руки вперед и вверх. Правильный выбор покроя рукава во многом определяет, как эстетические показатели, так и комфортность. Наиболее эргономичными признаны покрои рукавов рубашечный и реглан, характерные для моделей курточек. Пиджаки проектируются с классическими втачными рукавами, а такие модели имеют более низкие динамические характеристики.

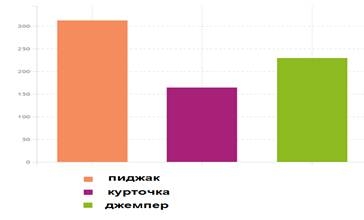

Рисунок 1. Диаграмма распределения предпочтений родителей по ассортименту школьной верхней одежды



Проектируя одежду для школьника, конструктор должен учитывать предпочтения родителей, так как они являются потребителями производимой швейными предприятиями продукции. Перед проектировщиком стоит задача правильного выбора прибавок к основным участкам конструкции и обоснованных конструктивных решений модели. На конструкцию одежды влияет совокупность формообразующих факторов, в том числе динамического соответствия: Необходимо правильно позиционировать такие участки конструкции, как ширина и длина изделия, глубина проймы, угол наклона плечевых срезов, покрой рукава, способы сочленения формы изделия, наличие и месторасположение складок, разрезов, сборок, эластичных вставок. Перечисленную информацию о конструкции дизайнер получает, опираясь на собственные знания и опыт коллег.

Современные программные средства – системы автоматизированного проектирования одежды, сопряженные с системами технического зрения, позволяют проектировать конструкции швейных изделий, используя в качестве исходных данных цифровую информацию – 3D сканирование тела человека. Инструменты программно-технических сканирующих комплексов, например, как в бесконтактном измерительном комплексе МГУДТ, позволяют получать образы фигур, как в статике, так и в динамике [3]. Анализ виртуальных изображений позволяет конструктору оценить амплитуды движений, получить точные значения динамических эффектов размерных признаков и откорректировать параметры конструкции проектируемой одежды.

Разработка конструкций моделей одежды с высокими эргономическими свойствами должна быть основана на достоверной информации о величинах и местоположении динамических приростов. Исследователями разных стран проводились работы по определению величин динамических эффектов размерных признаков при различных движениях. Методики, представленные в научной литературе, позволяют конструктору получить лишь общую информацию о динамической антропометрии, не предоставляя картину распределении динамических приростов размерных признаков по линиям измерений. Известно, что тело человека – объект величайшей сложности, включающий как твердые (скелетные), так и деформируемые (мышечные) составляющие. Например, при движениях верхних конечностей в плечевом суставе помимо составных частей руки (плеча, предплечья и кисти, связанных суставами) участвует лопатка, в свою очередь, связанная со скелетом и ключицей через упругие хрящевые сочленения. На туловище человека лопатка фиксируется мышцами, что так же делает ее подвижной. Правильность определения участков тела с положительными динамическими эффектами позволит грамотно позиционировать за участками конструкции одежды определенные конструктивно-декоративные средства, обеспечивающие необходимые динамические эффекты [4].

В МГУДТ разработана методика позиционирования участков тела, получающих наибольшие динамические приросты размерных признаков. Исследования проводились с помощью бесконтактного измерительного комплекса МГУДТ, обеспечивающего регистрацию, как статической позы, так и кинематики движения с помощью автоматической фиксации изображения с последующей обработкой графической информации. Анализировались различные движения школьника во время уроков, например, поза «готов к ответу». Позиционированию участков тела с динамическими эффектами размерных признаков при совершении характерных движений способствует сегментная модель тела ученика (рис. 2).



Рисунок 2. Сегментная модель динамического состояния плечевого участка торса фигуры школьника



В универсальной графической системе построена виртуальная модель преобразования торса фигуры, визуализирующая участки с положительными и отрицательными динамическими эффектами (рис. 3).



Рисунок 3. Исследование динамического состояния плечевого участка виртуального торса фигуры



В результате эксперимента определена зависимость влияния амплитуд движений рук на величины динамических эффектов размерных признаков верхнего опорного участка фигуры. Определено, что для обеспечения необходимой свободы движений плечевое изделие должно иметь достаточную ширину таких участков конструкции, как «ширина спинки» и «ширина проймы». Требования обеспечиваются выбором прямого силуэта изделия и дополнительным увеличением ширины участка спинки по груди за счет введения дополнительного расширения - мягкой складки (рис. 4).



Рисунок 4. Модель курточки школьной формы (вид сзади)



Проведена оценка качества проектных решений предложенной модели одежды с помощью 3D сканирования на основе сопоставления количественных критериев параметров виртуальных 2D и 3D моделей проектируемых изделий. Полученная информация предназначена для проектирования конструкций моделей одежды с высокими эргономическими свойствами.



Список литературы:

  1. Гусева М.А., Бахадурова З.Б. Анализ перспектив развития школьной формы в России. // «Наука, техника, образование». – 2015, № 8 (14), С. 22–24.
  2. Гусева М.А., Бахадурова З.Б. Анализ состояния рынка школьной формы в России. // Сборник материалов Международная научно-техническая конференция «Дизайн, технологии и инновации в текстильной и легкой промышленности» (ИННОВАЦИИ – 2015). – М.: МГУДТ, Ч. 1. – С. 97–99.
  3. Саидова Ш.А., Петросова И.А., Гусева М.А., Андреева Е.Г., Зарецкая Г.П. Исследование антропометрических характеристик детей для проектирования эргономичной одежды. // «Дизайн и технология», № 48 – 2015.
  4. Тутова А.А., И.А. Петросова, М.А. Гусева, Е.Г. Андреева. Особенности построения трехмерной модели манекена для одежды по данным трехмерного сканирования // Современные проблемы науки и образования. – 2015, № 2. URL: http://www.science-education.ru/122-20400. (Дата обращения: 01.12.2015).
