НЕКОТОРЫЕ РЕЗУЛЬТАТЫ АНАЛИЗА НАБЛЮДЕНИЙ НА ГЕЛИО - ГЕОДИНАМИЧЕСКОМ ПОЛИГОНЕ «СИМЕИЗ – КАЦИВЕЛИ».

SOME OBSERVATIONS ON THE ANALYSIS RESULTS GELIO GEOPHYSICAL SITE "SIMEIZ - KATSIVELI"

Alexander Vol'vach

dr. Sci. of Science, Head Department of astronomy and geodynamics, Deputy Director for Science of the Crimean Astrophysical Observator,

Russia, Crimea, Science

Galina Kurbasova

candidate of Science, Leading Researcher

Crimean Astrophysical Observatory

Russia, Crimea, Science

АННОТАЦИЯ

Решение проблемы прогноза катастрофических природных и техногенных явлений в Крыму связано с организацией комплексных наблюдений в сети локальных гелио-геодинамических полигонов. Некоторые результаты работы такого полигона «Симеиз – Кацивели» приведены в настоящей работе. Цель работы показать, что полигон функционирует как международный объект сбора данных о параметрах планеты Земля.

ABSTRACT

Solving the problem of forecasting catastrophic natural and man-made phenomena in the Crimea it is connected with the organization of the complex network of local observations of helio geodynamic polygons. Some results of this polygon "Simeiz - Katsiveli" are shown in this paper. The purpose of the work show that the landfill operates as an international data collection facility on the parameters of the planet Earth.

Ключевые слова: полигон; радио интерферометрия; деформации земли; астрономические циклы.

Keywords: landfill, radio interferometry, ground deformation, astronomical cycles.

Квазары и стандартная система небесных координат. С древних времён Земля служила астрономам в качестве начала отсчёта. Связанная с Землёй классическая экваториальная система координат определяется суточным вращением Земли и её движением вокруг Солнца. Начало её помещалось в центре Земли или центре масс Солнечной системы в зависимости от решаемой задачи. Экваториальная система медленно вращается в пространстве. Направление оси вращения Земли изменяется в результате прецессии и нутации. Кроме того, плоскость эклиптики изменяется под действием возмущений планет. Точность определения положения небесных тел в экваториальной системе ограничена точностью  законов изменений её компонент.

Дальнейшее повышение точности определения положений небесных тел связано с выбором систем отсчёта привязанных к опорным звёздам, собственные движения которых относительно галактик известны. Выбор галактик в этом случае ограничен их видимой формой, яркостью и степенью размытости. Таких галактик немного. Следующий этап повышения точности связан с открытием в 1963 году квазаров — самых далёких из наблюдаемых объектов, свет (и радиоволны) от которых шли к нам 15 миллиардов лет.

Угловые размеры квазаров малы (менее 1’’). Открытие квазаров и два первых десятилетия их изучения – это только начало длительных исследований, целью которых является объяснение физического механизма активности галактических ядер и квазаров.

В настоящее время наиболее точные астрометрические измерения возможны в радиодиапазоне, поэтому квазары подходят как астрометрические стандарты. Кроме того, относительно квазаров можно измерять положения других небесных объектов, которые излучают в видимом спектре. В настоящее время стандартная система небесных координат основана на квазарах. Причём, наиболее часто используются системы координат: геоцентрическая (начало в центре масс Земли) и барицентрическая (начало в центре масс Солнечной системы).

Большинство телескопов и другое экспериментальное оборудование для наблюдений  объектов в ближнем и дальнем космическом пространстве расположены на земной поверхности, поэтому необходимы земные системы отсчёта, в которых фиксируются наблюдения. От точности установления связи между этими системами зависит возможность достоверного обнаружения тонких эффектов в результатах наблюдений. Так как в настоящее время точность экспериментальных результатов часто опережает точность существующих физических моделей, проблема определения и регулярного корректирования по наблюдениям существующих систем отсчёта является одной из главных задач как фундаментальных, так и прикладных исследований. Одной из таких задач является определение ориентации Земли в Космосе.

Положения Земли в пространстве задаётся параметрами ориентации Земли (ПОЗ). Это, прежде всего, 2 компоненты движения полюса относительно оси вращения внутри Земли, две компоненты прецессии - нутации (определяют положение оси вращения в пространстве), и собственное вращение (измеряется как Всемирное Время UT1 (UT - Universal Time) , или его обратная производная по времени, определяющая вариации длительности суток). Высокая точность определения ПОЗ необходима для преобразований между земной и небесной системами отсчета. Регулярно ПОЗ контролируется Международной службой вращения Земли и справочных систем (IERS – International Earth Rotation and Reference Systems Service) [16], установленные Международным Астрономическим Союзом (IAU – International Astronomical Union and  IUGG – International Union of Geodesy and Geophysics) в 1987 году.

Новые средства, позволяющие существенно увеличить точность определения ПОЗ - это радио астрометрические инструменты и, прежде всего, РСДБ - радиотелескопы со сверхдлинной базой. Наблюдения далеких радиоисточников, расположенных в других галактиках, позволило увеличить точность наблюдений почти на три порядка. Кроме того, метод длинно базисной  радио интерферометрии позволил отслеживать перемещение литосферных плит, решать с очень высокой точностью геофизические и геодезические задачи.

Так, например, исследование радиоизлучения квазаров позволяет получить базисные линии (расстояния между станциями) очень большой длины. Этот метод позволяет измерить базисную линию длиной в тысячи километров с точностью до нескольких сантиметров.

Кроме того, объединенные в единую сеть радиотелескопы, расположенные на разных континентах, позволяют заглянуть в самую сердцевину радиогалактик, квазаров, молодых звездных скоплений, формирующихся планетных систем.

Именно такой радио интерферометрической сетью со сверхдлинными базами и является комплекс КВАЗАР -  единственная в России и одна из двух в мире постоянно действующих РСДБ  сетей. Данные, получаемые с помощью РСДБ комплекса «Квазар-КВО», по своему пространственно-временному разрешению на три порядка превышают потенциал существующих наземных оптических средств. Измерения, полученные в сети  «Квазар-КВО», обеспечивают определение координат радиоисточников и параметров вращения Земли с точностью нескольких долей миллисекунды дуги; микросекунды дуги при построении изображений радиоисточников и определении фундаментальных астрономических постоянных; миллиметры при определении трехмерных координат точек земной поверхности и больших баз; миллиметры в год при определении глобальных тектонических движений и десятки пикосекунд при синхронизации шкал времени, разнесенных на глобальные расстояния [14]. Основное назначение такого комплекса обсерваторий - проведение радио интерферометрических наблюдений внегалактических радиоисточников (квазаров) по геодезическим программам и обработка полученных наблюдений для получения информации о параметрах вращения Земли, координатах пунктов наблюдения, координатах небесного полюса и координатах квазаров.

 С целью развития новых радиоастрономических исследований в области геодинамики и астрофизики с помощью метода радио интерферометрии со сверхдлинными базами на базе РТ-22 Крымской астрофизической обсерватории и радиоастрономических обсерваторий сети «Квазар - КВО» Института прикладной астрономии РАН создан новый научный инструмент - РСДБ сеть «Квазар-Симеиз».

 22-м радиотелескоп (РТ-22) Крымской астрофизической обсерватории участвовал в самых первых межконтинентальных РСДБ наблюдениях в сентябре 1969 года [1]. В 1994 году РТ-22 был модернизирован в рамках сотрудничества между Украиной (КрАО и ГАО НАНУ), США (NASA/GSFC) и Россией (ИКИ РАН и ИПА РАН) с целью создания постоянно действующей геодинамической РСДБ станции и продолжения астрофизических исследований структуры и динамики внегалактических объектов с более высокой чувствительностью [19].

С 2009г. с помощью сети «Квазар - Симеиз» начато выполнение совместных геодинамических и астрофизических РСДБ - экспериментов в сантиметровом диапазоне длин волн [13, 21]. Для проведения наблюдений используются 14 частотных каналов с перекрытием диапазона длин волн 3.5 см (Х- диапазон) полосой в 360 МГц и 13.5 см (S-диапазон) – 80 МГц. Регистрация данных производится на дисковые модули системы записи Mark5B. Первичная обработка РСДБ - данных осуществляется на корреляторе ИПА РАН.

Радиальная составляющая смещения РСДБ - станции в Симеизе (Кацивели).

  Метры

Годы

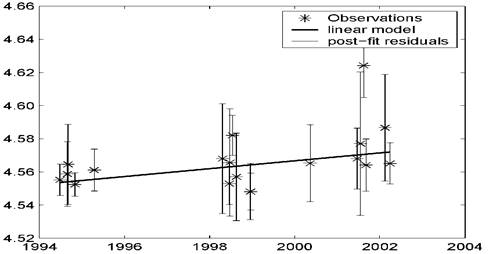

Рисунок 1. Радиальная составляющая смещения РСДБ-станции в Симеизе (Кацивели)

Некоторые результаты совместных наблюдений приведены на рисунке 1.

Обработка проведена с помощью программного обеспечения Occam5_l в Санкт-Петербургском IVS-аналитического центра.

С 2012 г. начаты и продолжаются в настоящее время совместные РСДБ - сеансы на длине волны 1.35 см [2, 22].

Уровень Черного моря.

Радиотелескоп РТ-22 расположен в 80 м от берега Черного моря. Оборудование полигона "Симеиз-Кацивели" состоит из двух спутниковых станций лазерной локации, стационарного приемника GPS, измерителя уровня моря и радиотелескопа RT-22. Ялтинский уровнемер находится недалеко от Ялты, в 20 км к востоку от РТ-22. Для сравнения приведены на рисунке 2 данные об изменении уровня Черного моря у Ялты и Кацивели. Высокий коэффициент корреляции 0,964 свидетельствует о синхронном изменении уровней.

  см

Годы

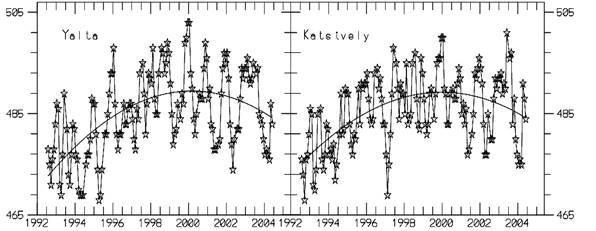

Рисунок 2. Долгосрочная изменчивость уровня Черного моря близ Ялты и Кацивели [23].

 Деформации земли станции Кацивели по РСДБ наблюдениям.

Радиотелескоп РТ-22 в Кацивели активно участвует в  Международных проектах по поддержке пространственно-временных справочных систем для мониторинга глобальных изменений и для точной навигации в космосе. Один из таких проектов разработан в  отделе исследований DFG (Deutshe Forschungsgemeinschaft). Целью этого проекта является предоставление квазиинерциальной системы отсчета реализованной согласованным положением квазара и земной системы отсчета на основе общего набора параметров и, в частности, на однородных геофизических моделях: «Океан», «Атмосфера», «Гидрология» [15].

В настоящее время ведутся исследования, результаты которых указывают на изменения параметров ориентации Земли вызванные возбуждениями атмосферой и океанами [24, 25].

Кроме того, существуют деформации земной поверхности связанные с изменением уровня подземных вод, давлением на грунт, оказываемым жилыми зданиями и промышленными объектами, особенностями современного тектонического процесса, характерного для данного региона. Вертикальные деформации поверхности земли могут служить предвестниками экологических катастроф. Поэтому регулярные наблюдения за изменениями деформаций поверхности земли и изучение характера их изменений в локальном пункте необходимы для прогноза экстремальных событий.

Приведём результаты выполненного нами анализа отклонений данных о вертикальных деформациях земли станции Кацивели, вычисленных по модели «Атмосфера» в  отделе исследований DFG на основе наблюдений в сети РСДБ.

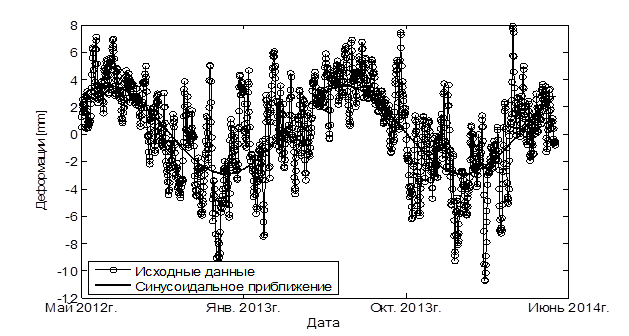

Рисунок 3. Выделение периодического тренда в данных об отклонениях вертикальных деформаций поверхности земли станции Кацивели, вычисленных по РСДБ – наблюдениям по модели «Атмосфера»

На рисунке 3 показаны графики: исходных данных и выделенного нами периодического тренда (сезонной составляющей).

Параметры аналитической модели периодического тренда получены в виде

 где a=-3.2276, b=0.3077; стандартные ошибки определения коэффициентов a и b соответственно равны 0.0904 и 0.0639 в единицах измерения исходных данных; время t отсчитывается относительно начала отсчётa исходных данных, интервал между отсчётами 0.5 суток.

Основные результаты  проведенного нами анализа состоят в следующем:

1. Обнаружен периодический тренд в изменении данных о вертикальных деформациях земли в п. Кацивели по РСДБ - наблюдениям.
2. Получено математическое описание синусоидального тренда по наблюдениям. Период вариаций равен 365 суток.
3. Проведен вейвлет - анализ  исходной серии данных с выделением полезного сигнала из шума.
4. Вычислены статистические характеристики для трёх моделей шума в анализируемой серии, не исключающие возможность присутствия в данных не белого шума. Более подробная информация о наших результатах по этому вопросу содержится в публикациях [3, 26].

Астрономические циклы в климатических характеристиках Крыма. Крымский полуостров расположен вблизи границы Евроазийской литосферной плиты, деформации и движения которой на длительном интервале времени оказывали и оказывают в настоящее время влияние на активизацию внутри земных процессов (землетрясения, вулканы, сели). Под влиянием усиливающейся энергетики внешних и внутри земных природных процессов происходят изменения локальных геофизических и климатических характеристик Крыма.  Для прогноза этих изменений необходимо наблюдать их связь с глобальными астрономическими циклами, такими как  движение полюсов и вращение Земли, изменения параметров системы Земля-Луна, лунно-солнечные приливы, гравитационным взаимодействием планет Солнечной системы, солнечной активностью, параметрами геомагнитного поля. Проявление этой взаимосвязи в различных местах Земного шара  имеют свои особенности, обусловленные локальными условиями, и изучение их связано с анализом  и сопоставлением временных рядов наблюдений локальных и глобальных климатических и гелио геофизических характеристик. Надёжных методов предсказания экологических катастроф в настоящее время не существует и исследования учёных направлено на изучение косвенных признаков  о возможной активизации землетрясений и вулканов. К ним относятся такие как экстремальные события на Солнце, динамика вращения Земли, активизация течения жидких масс внутри Земли, события в атмосфере и магнитосфере, техногенные факторы. Выявление и анализ происхождений аномалий в локальных климатических и геофизических характеристиках - необходимый этап для построения прогноза  экологически опасных событий на полуострове.

Для изучения пространственно-временных и частотных характеристик локальных климатических аномалий Крыма нами впервые использовался вейвлет - анализ  спутниковых данных климатологии SSE [20] на интервале предыдущего солнечного цикла (июль 1983г. - июнь 2005г.).

Линейные тренды на рисунке 4 демонстрируют тенденции  изменений инсоляции падающей на поверхность земли в указанных на рисунке пунктах полуострова. Скорость роста инсоляции в п. Кара-Даг по данным 22-х летнего линейного тренда составляет 2.69 кВт*ч/м² за столетие и более чем в 2 раза превышает рост инсоляции в других районах Крыма.

Проведенный нами частотно-временной непрерывный вейвлет – анализ (см. рис.5) обнаруживает в спектральной структуре данных об инсоляции в п. Кара - Даг,  по крайней мере, 6 регулярных колебаний. Периоды этих колебаний сопоставимы с периодами лунных и лунно–солнечных приливных волн.

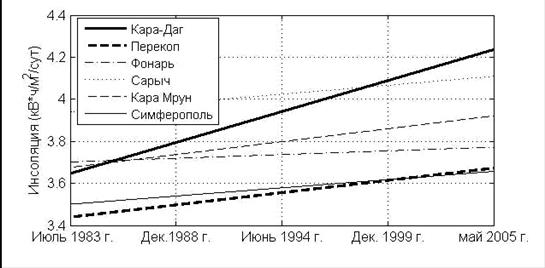

Рисунок 4. Среднесуточная инсоляция падающая на  горизонтальную поверхность земли (тренды).

При этом период наиболее мощного из выделенных колебаний равен 345.3 суток, что совпадает с допустимой точностью с периодом движения узла лунной орбиты. Амплитуда этого колебания существенно возрастает после 1995 года.

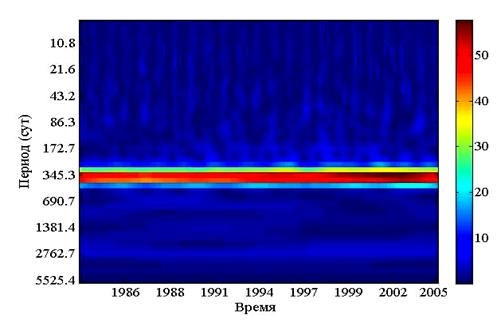

Рисунок 5.  Частотно – временная характеристика данных об инсоляции земли в п. Кара-Даг. Вейвлет-преобразование (вейвлеты ’morl’)

Период следующего по мощности колебания равен 365суток. Амплитуда этого колебания стабильна. Высокочастотные колебания, от которых зависит точность краткосрочных прогнозов, не устойчивы  и имеют переменную фрактальную структуру. В области низких частот (больших периодов) намечаются следы регулярных колебаний, которые не могут быть достоверно определены из-за ограниченной длительности временного интервала определения данных и небольших амплитуд этих колебаний.

Энергетическое влияние на инсоляцию поверхности земли в пункте Кара-Даг со стороны лунно-солнечных приливных колебаний возросшее после 1995. года вызывает рост амплитуды колебаний инсоляции тогда как эффект долговременного линейного роста, по всей вероятности, связан с комплексным влиянием экзогенных и эндогенных процессов.

В спутниковых данных о температуре земли за рассматриваемый период времени нами обнаружено  аномальное понижение температуры земли мыса Фонарь. В остальных, приведенных на рисунке 5 пунктах  и в среднем по Кыму, температура земли растёт. Непрерывный частотно-временной вейвлет-анализ выявил в вариациях температуры поверхности земли п. Фонарь регулярное колебание с периодом 357 суток, амплитуда которого испытывает модуляцию с периодом порядка 10±2 года. Кроме того, выделяются менее мощные близкие по частоте регулярные колебания с периодом около 1 года.

Выполняемые астрономические и геофизические наблюдения представляют большой интерес для смежных наук (географии, климатологии, экологии, геохимии и ряда др.) и для практики. В частности, необходимы объективные данные, объясняющие многие естественные и техногенные явления на планете, в том числе влияющие на окружающую среду [7, 8, 17] и биоту [9, 18], а в ряде случаев и на здоровье человека [10-11]. К сожалению, влияние процессов гелиомагнитной и различных видов геофизической активности ещё недостаточно изучено.

Выводы. 1. Геодинамика в последние десятилетия стала областью интенсивных международных научных исследований, включая тектонику плит в глобальном и региональном масштабах, т.е. исследований движений земной коры, а также изучение вращения Земли и других явлений, как, например, приливы. Связаны с этим и исследования по углублению наших знаний о гравитационном и магнитном полях Земли. Общим требованием к этим исследованиям является необходимость создания точно определённой системы  (или систем) отсчёта, относительно которой могли проводиться все наблюдения и в рамках которой возможно формулирование теорий и моделей динамики Земли. Что касается измерений с поверхности, все современные методы (РСДБ, ЛЛС, ЛЛЛ) определяют  параметры вращения Земли относительно  трёх различных систем координат. Эти системы координат по-разному чувствительны к различным параметрам. Поэтому, чтобы  отделить различные эффекты во вращении Земли, необходимо поддерживать все три метода  измерений. Совершенствование технического уровня аппаратуры обеспечит вклад этих методов в решение задач геодинамики с точки зрения трёх уровней точности: дециметрового, сантиметрового и миллиметрового.

2. Как показал проведенный нами  анализ спутниковых данных связь локальных климатических и геофизических характеристик с вращением Земли не подлежит сомнению. Однако её детали для каждого экономически важного пункта Крыма, в силу разнообразия ландшафта, техногенных условий и пр., должны находиться под контролем регулярных наземных и космических наблюдений.

На фоне стабильных колебаний резкие изменения и отклонения от стационарности могут служить сигналом экологически неблагоприятных событий. В наших работах [4-6] показано, что момент появления этих событий и локализация в пространстве может быть обнаружена с помощью вейвлет-анализа. Результаты, полученные нами, стимулируют дальнейшее развитие идеи создания единой гелио-геодинамической системы Крымского полуострова в общей системе наблюдений  планеты Земля.

Список литературы:

1. Бродерик Д.Д., Виткевич В.В., Джонси Д.Л., Ефанов А.В., Келлерманн К.И., Кларк Б.Г., Коган Л.Р., Костенко В.И., Кохен М.Х., Матвеенко Л.И., Моисеев И.Г., Пейни Дж., Хассон Б. Наблюдение компактных радиоисточников на радиоинтерферометре с базой Грин Бэнк – Крым // Астрон. журн. - 1970. - Т.47. - С. 784-785.
2. Вольвач А. Е., Ипатов А. В., Яцкив Я. С. Российско – украинская РСДВ сеть на базе радиотелескопов комплекса «Квазар – КВО» и РТ – 22 «Симеиз» /2012 22nd Int. Crimean Conference “Microwave & Telecommunication Technology” (CriMiCo’2012). 10-14 September, Sevastopol, Crimea, Ukraine, 2012: CriMiCo’2012 Organizing Committee; CrSTC. ISBN: 978-966-335-370-8. IEEE Catalog Number: CFP12788. - P. 1055-1056.
3. Курбасова Г.С., Вольвач А.Е. ВЕРТИКАЛЬНЫЕ ДЕФОРМАЦИИ ЗЕМЛИ В КРЫМУ ПО РСДБ - НАБЛЮДЕНИЯМ.// DOI: 10.18454/IRJ.2016.50.104 Международный научно-исследовательский журнал. - № 8 (50). Ч. 2. Август. Екатеринбург. 2016. С.63 - 66. DOI: 10.18454/IRJ.2016.50.104.
4. Курбасова Г.С., Вольвач А.Е. Вейвлеты в практике анализа одномерных временных рядов наблюдений: монография / Запорожский национальный университет. - 2016. - 100 с.
5. Курбасова Г.С., Вольвач А.Е.  Геодинамические циклы в данных об инсоляции полуострова Крым // Наука вчера, сегодня, завтра: сб. ст. по материалам ХХXIII МЕЖДУНАРОДНОЙ НАУЧНО-ПРАКТИЧЕСКОЙ КОНФЕРЕНЦИИ. - Новосибирск: Изд. «СибАК», 2016. - №4(26). - С. 79
6. Курбасова Г.С., Вольвач А.Е. ЛОКАЛЬНАЯ ГЕОДИНАМИКА: эффекты глобальных геодинамических процессов в характеристиках климата Крыма // Наука вчера, сегодня, завтра: сб. ст. по материалам ХХVI МЕЖДУНАРОДНОЙ НАУЧНО-ПРАКТИЧЕСКОЙ КОНФЕРЕНЦИИ. - Новосибирск: Изд. «СибАК», 2016. - №5(27). - С. 62-70.
7. Ларионов М.В. Комплексная оценка геохимических и биоиндикационных показателей окружающей среды (на примере урбосистем Саратовской и Волгоградской областей) // Проблемы  и  мониторинг  природных  экосистем. - Пенза, 2015. - С. 94-101.
8. Ларионов М.В., Ларионов Н.В. Оценка экологического состояния и устойчивости древесных насаждений урбанизированных территорий // Научное обозрение. - 2012. - № 4. - С. 98-106.
9. Ларионов М.В. Содержание тяжелых металлов в листьях городских древесных насаждений // Вестник КрасГАУ. - 2012. - № 10. - С. 71-75.
10. Любимов В.Б., Ларионов М.В., Перевозчикова Т.А. Корреляционный анализ влияния специфических загрязнителей воздуха на периферический тонус студентов  (на примере Волгоградской области) // Фундаментальные исследования. - 2015. - № 2-6. - С. 1216-1221.
11. Любимов В.Б., Ларионов М.В., Перевозчикова Т.А. Роль экологических факторов в развитии сердечно-сосудистых заболеваний у местного населения (Урюпинский район Волгоградской области) // Наука и современность. - 2015. - № 35. - С. 14-19.
12. Любимов В.Б., Ларионов М.В., Перевозчикова Т.А. Характеристика экологической обусловленности патологий у жителей Волгоградской области // Инновации в науке. - 2015. - № 41. - С. 13-18.
13. Мельников А. Е., Харинов М. А., Вольвач А. Е., Дъяков А. А., Ипатов А. В., Сергеев С. Ю., Смоленцев С. Г., Суркис И. Ф., Рахимов И. А., Финкельштейн А. М.. Построение карт радиоисточников по данным сеанса Ru-M008 комплекса "Квазар-КВО" и обсерватории "Симеиз" // Тр. ИПА РАН. - СПб.: Наука, 2011. - Вып. 21. - С. 243-247.
14. Финкельштейн А. М.,  Ипатов А. В.,  Скурихина Е. А., Смоленцев С. Г.,  Суркис И. Ф. Фундаментальное координатно-временнное обеспечение системы ГЛОНАСС средствами РСДБ-сети " Квазар-КВО"// Тр. ИПА РАН. - 2007. - Вып. 17. - С. 3–23.
15. Geophysical fluids data. Copyright IERS Plot-Tool 2016-05-14, 2015 - Federal Agency for Cartography and Geodesy. All rights reserved. Project funded by German Research Foundation (FOR 1503).
16. IERS Web site map, Data Products. - 2016 [электрон. ресурс]. – Режим доступа. - URL: http://hpiers.obspm.fr/.
17. Larionov M.V. Scheme technogenic stress of natural and artificial landscapes of the Saratov and Volgograd regions // Теоретические и прикладные вопросы науки и образования. Ч. 15. - Тамбов, 2015. - С. 8-9.
18. Lubimov V.B., Larionov M.V. Prospects Of Employing The Ecological Method Of Plant Introduction While Establishing The Man-Made Ecosystems Of Different Designated Use // Research Journal of Pharmaceutical, Biological and Chemical Sciences. 2016. - Т. 7. - № 4. - С. 1481-1486.
19. Nesterov N.S., Volvach A.E., Stepanov A.V., Nikitin P.S., Matveenko L.I., Kopelyanski G.D, Musin R.H., A.V. Shevchenko A.V. Ipatov, V.V. Mardishkin, D.V. Ivanov, S.G. Smolentsev, Ya.S. Yatskiv, M.M. Medvedski, T.A. Clark, N. Vandenberg, E. Himwich, B. Korey, C. Tomas. Simeiz VLBI station - new pozition. Joint European & National Astronomy Meeting (JENAM-95). 1995, Sept.25-29. Catania, Italy. Special Publication. 1995. P.61.
20. 20. Surface meteorology and Solar Energy – A renewable energy resource web site   (release 6.0) sponsored by NASA's Applied Science Program in the Science Mission Directorate developed by POWER: Prediction of Worldwide Energy Resource Project. -2016. [электрон. ресурс] – Режим доступа. - URL:  https://eosweb.larc.nasa.gov/sse/.
21. Volvach A. E. «15 years of Geodetic Experiments at the Simeiz VLBI station» // International VLBI Service for Geod-esy and Astrometry, edited by D. Behrend and K.Baver, NASA/TP-2010-215860. - 2010. - P.119-122.
22. Volvach A.E., Kurbasova G.S., Volvach L.N. Simeiz 22-m radio telescope as an IVS Network Station // International VLBI Service for Geodesy and Astrometry, edited by K. D. Baver, D. Behrend, K. L. Armstrong, NASA/TP-2015-217522, 2015. - P.160-163.
23. Volvach A., Sokolova Ju., Shabalina O. “Simeiz – Katsively” Geodinamic Area: Results of the Geodetic VLBI Observing Program and Variability of the Black Sea Level. /IVS Annual Report  2003. - P. 83-86.
24. VONDRÁK Jan  and RON Cyril, GEOPHYSICAL EXCITATION OF NUTATION – COMPARISON OF DIFFERENT MODELS // Acta Geodyn. Geomater. - Vol. 11. - No. 3 (175), xx1–xx8, 2014. DOI: 10.13168/AGG.2014.0007.
25. Vondrak J. and Ron C., EARTH ORIENTATION AND ITS EXCITATIONS BY ATMOSPHERE, OCEANS, AND GEOMAGNETIC JERKS // Serb. Astron. J. - № 191 (2015), 59 – 66, DOI: 10.2298/SAJ1591059V.
26. Volvach A.E., Kurbasova G.S., Volvach L.N. Simeiz 22-m radio telescope as an IVS Network Station // International VLBI Service for Geodesy and Astrometry, edited by K. D. Baver, D. Behrend, K. L. Armstrong, NASA/TP-2015-217522. - 2015. - P. 160-163.
