СОВРЕМЕННЫЕ  ПЛАТФОРМЫ  ИНТЕЛЛЕКТУАЛЬНОЙ  АНАЛИТИЧЕСКОЙ  ОБРАБОТКИ  ИНФОРМАЦИИ:  ГРАФОВЫЕ  БАЗЫ  ДАННЫХ

Климанская  Елена  Владимировна

аспирант  РГУПС,  РФ,  г.  Ростов-на-Дону

E -mail:  inf-rgups@yandex.ru

Работа  выполнена  при  поддержке  РФФИ,  проекты  13-08-12151-офи_м;  13-07-13159-офи_м_РЖД

По  оценкам  информационно-аналитической  компании  IDC  (International  Data  Corporation)  объемы  «цифровой  вселенной»  (Digital  Universe)  [1]  к  2020  году  могут  достигнуть  40  зеттабайтов,  то  есть  40  триллионов  гигабайтов,  из  которых  до  80  %  будет  составлять  так  называемая  плохо-,  слабоструктурированная  информация,  циркулирующая  в  виде  интервальных  медиа-потоков,  информации  социальных  медиа-сетей,  сетевых  мобильных  устройств  и  так  далее.  Графическая  иллюстрация,  по  данным  IDC,  приведенная  на  рис.  1,  показывает  соотношение  структурированной  и  слабоструктурированной  информации  в  современной  Digital  Universe.

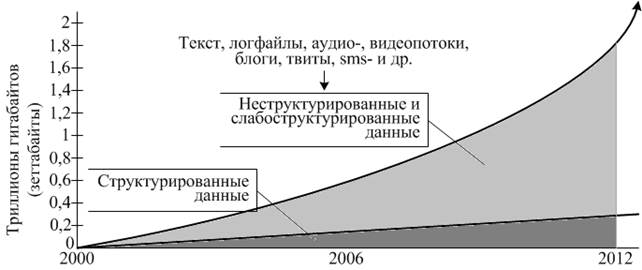

Рисунок  1.  Соотношение  структурированной  и  слабоструктурированной  информации  в  Digital  Universe

Превалирование  слабоструктурированных  данных  над  структурированными,  как  и  мультиструктурной  модели  данных  над  реляционной  моделью,  отмечается  и  в  аналитических  материалах  исследований  IT-рынка  компанией  Gognizant,  см.  рис.  2.

Основными  поставщиками,  обработчиками  и  хранителями  данных  в  современной  Digital  Universe  являются  распределенные  сетевые  системы  и  устройства  различного  назначения.  Среди  корпоративных  сетевых  информационно-управляющих  систем  сверхбольшого  масштаба  можно  выделить  комплекс  автоматизированных  систем  управления  железнодорожным  транспортом,  построенный  на  основе  сети  передачи  данных  ОАО  «РЖД»  и  насчитывающий  тысячи  подсистем  и  сотни  тысяч  сетевых  рабочих  мест  [2].

Рисунок  2.  Соотношение  мультиструктурных  моделей  данных  и  реляционных  моделей

Хранилища  данных,  используемые  в  подавляющем  большинстве  сетевых  информационных  систем,  в  том  числе  и  в  автоматизированных  системах  управления  на  железнодорожном  транспорте,  основываются  на  реляционной  модели  данных.  Однако,  информационно-управляющие  системы  на  железнодорожном  транспорте  подвергаются  в  настоящее  время  интенсивной  «интеллектуализации»,  касающейся  различных  аспектов  поддержки  принятия  решений  в  сложных,  протекающих  в  реальном  времени  транспортных  процессах.  Таким  образом,  интеллектуализация  транспортных  процессов  потребует,  как  и  любая  интеллектуальная  технология,  учета  слабоформализуемой,  возможно  не  полностью  определенной,  нечеткой,  темпорально-валидной,  пространственно-распределенной  информации  и,  как  следствия,  получения  структурированных,  слабоструктурированных  и  неструктурированных  данных.

Принятие  решений  в  условиях  получения  этих  видов  данных  отнюдь  не  означает  их  смысловую  разнородность,  а,  наоборот,  подчеркивает  факт,  что  данные  семантически  одинаковы,  дополняют  друг  друга  и  направлены  на  повышение  эффективности  принимаемого  решения.  В  качестве  примера  использования  неструктурированных,  слабоструктурированных  и  структурированных  данных  в  принятии  решения  о  ремонте  вагона  в  железнодорожном  депо  можно  привести  соответственно:  приказ  и  наряд  на  назначение  ремонтной  бригады;  методику  и  руководящие  указания  и  инструкции  по  ремонту;  каталог  запчастей  для  исполнения  ремонта  вагона.  Увеличение  числа  задач  аналитической  и  интеллектуальной  обработки  больших  объемов  данных  во  всех  сферах  деятельности  человека  приводит  к  потребности  создания  универсальных  архитектур  анализа  мультиструктурированной  информации.  Такую  архитектуру,  учитывающую  свойства  распределенности  и  масштабируемости,  можно  представить  на  рис.  3.

Эта  архитектура  кроме  интегрированного  доступа  к  неструктурированной,  слабоструктурированной  информации  обеспечивает  также  набор  инструментов  для  нормализации,  индексирования,  представления,  визуализации,  анализа  и  построения  аналитических  отчетов  из  единого  хранилища  данных.  Реализуется  представленная  архитектура  в  нескольких  проектах  и  программных  комплексах.  Одним  из  таких  проектов  является  SMILA  (SeMantic  Information  Logistic  Architecture,  Семантическая  информационная  логистическая  архитектура),  которая  относится  к  фреймворку  Eclipse  [3].

Рисунок  3.  Универсальная  архитектура  интеллектуального  анализа мультиструктурированной  информации

Областью  применения  SMILA  является  создание  высокомасштабируемых  серверных  систем  обработки,  поиска,  лингвистического  анализа  и  извлечения  информации  похожей  семантики.  Основными  компонентами  фреймворка  являются:  1)  JobManager,  предназначенный  для  асинхронной  масштабируемой  обработки  информационных  задач;  2)  Crawlers,  масштабируемые  компоненты  извлечения  данных  заданного  формата  из  разнородных  источников;  3)  Pipelines,  обработчики  запросов  в  виде  pipelets-компонентов;  4)  Storage,  интегрированные  хранилища  «больших  данных».

В  архитектуре  SMILA,  во-первых,  данные,  импортируемые  в  хранилище,  подвергаются  извлечению  из  разнородных  сетевых  источников  посредством  протокола  HTTP  и  набора  функций  REST  API  многопоточным  (с  помощью  JobManager)  способа.  Для  каждого  документа,  кроме  его  самого  строится  запись  метаданных  документа  посредством  Crawlers-компонентов  и  поисковые  индексы.  Эти  действия  являются  подготовительными  для  извлечения  онтологий  и  помещения  их  в  хранилище  онтологий.  Во-вторых,  архитектура  SMILA  позволяет  отвечать  на  поисковые  запросы  пользователей  компонентами  pipelets  [4],  обрабатывающими  коммуникационные  паттерны  пользователей,  описываемые  на  языке  формального  описания  бизнес-процессов  BPEL  (Business  Process  Execution  Language,  язык  выполнения  бизнес-процессов)  [5].

Другим  примером  теперь  уже  коммерческой  платформы  для  аналитической  обработки  больших  массивов  плохо  структурированных  данных  являются  решения  компании  Teradata.  Наряду  с  хорошо  известными  продуктами  Teradata  Database,  Teradata  Columnar,  Teradata  Temporal,  реализующими  реляционную,  поколоночную  и  гибридную  модели  хранения  записей  в  базе  данных  (БД)  с  массово-параллельной  архитектурой  MPP  (Massive  Parallel  Processing)  в  последнее  время  предлагается  Teradata  Aster  Discovery  Platform  (после  поглощения  компании  Aster  Data  в  2011  году).  Эта  платформа  [6]  включает:

1.  Teradata  Aster  SQL-GR,  платформу  аналитической  обработки  графовой  информации  на  основе  BSP  (Bulk  Synchronous  Parallel,  параллельной  синхронной  модели  вычислений  для  больших  объемов  данных);

2.  Teradata  SNAP  Framework  (Seamless  Network  Analytic  Processing,  фреймворк  беспроводной  сетевой  аналитической  обработки  графовых,  текстовых,  статистических  данных,  временных  рядов,  SQL-запросов  методами  Mapreduce);

3.  Teradata  Aster  File  Store  —  файловую  систему,  предназначенную  для  хранения  сверхбольших  объемов  данных  в  различных  форматах,  в  том  числе  HDFS  (Hadoop  Distributed  File  System,  распределенной  файловой  системы  Haddop).

Объяснив  возрастающий  интерес  к  хранению  и  обработке  больших  объемов  неструктурированных  и  слабоструктурированных  данных,  обратимся  теперь  к  одному  из  наиболее  перспективных  подходов  —  графовым  БД.  Практическое  объяснение  принципов  организации  графовых  данных  в  БД  можно  найти  в  работе  [7].

Рассмотрим  несколько  современных  реализаций  графовых  моделей  данных  в  виде  программных  продуктов.  Любая  из  описанных  ниже  БД  предназначена  для  удобного  хранения  и  доступа  к  данным,  представленным  в  виде  графов  большой  размерности  (миллионы  и  более  узлов  и  связей  между  ними).  Однако,  по  своим  функциональным  возможностям  графовые  БД  можно  классифицировать  на  следующие  виды:

1.  БД  с  локальным  хранением  и  обработкой  графов;

2.  БД  с  распределенным  хранением  и  обработкой  данных;

3.  БД  в  формате  «ключ-значение»;

4.  документо-ориентированные  БД;

5.  надстройки  над  SQL-ориентированными  БД;

6.  графовые  БД  с  моделью  MapReduce.

Классическим  представителем  первого  вида  является  полностью  транзакционная  (ACID,  Atomicity  Consistency  Isolation  Durability,  Атомарность  Согласованность  Изолированность  Надежность)  графовая  БД  Neo4j  [8].  Эта  БД  на  сегодняшний  день  является  безусловным  лидером  по  количеству  использований  (инсталляций).  К  этому  же  виду  относится  HyperGraphDB  —  фреймворк,  ориентированный  на  хранение  данных  в  виде  гиперграфов,  а  также  AllegroGraph,  являющаяся  частично-транзакционной  графовой  БД.  Первые  две  из  перечисленных  выше  являются  программами  с  открытым  исходным  кодом,  а  третья  имеет  бесплатную  версию  с  ограничениями  на  хранение  не  более  5  миллионов  узлов  графа.  К  такому  виду  относится  также  БД  Sparksee,  поддерживающая  целый  спектр  операционных  систем,  включая  мобильные  iOS  и  Android.

К  базам  данных  второго  вида  относятся:  1)  исследовательский  проект  подразделения  Extreme  Computing  Group  компании  Microsoft  Research,  называемый  Horton  (Querying  Large  Distributed  Graphs,  Обработка  больших  распределенных  графов);  2)  InfiniteGraph.  Особенностями  хранения  графов  в  таких  БД  является  разделение  их  на  подграфы  по  распределенным  сетевым  вычислительным  комплексам,  а  затем  —  организация  параллельных  вычислений  по  различным  моделям  и  коммуникационным  протоколам.

Третий  вид  графовых  БД  включает  в  себя  еще  один  исследовательский  проект  компании  Microsoft  Research  с  названием  Trinity.  Это  распределенная  система  обработки  графовой  информации  в  глобально  адресуемом  облаке  оперативной  памяти,  являющаяся  хранилищем  в  формате  «ключ-значение»  на  кластере  вычислительных  узлов.  В  формате  «ключ-значение»,  но  с  возможностями  хранения  графов  как  в  оперативной,  так  и  в  дисковой  памяти  узлов  облака  функционирует  графовая  БД  CloudGraph.  Она  также  является  полностью  транзакционной  ACID  БД  и  имеет  свой  графический  язык  запросов  GQL  (Graph  Query  Language).  База  данных  RedisGraph  использует  быстрое,  размещаемое  в  оперативной  памяти  Redis-кэш  хранилище  «ключ-значение»  и  минималистичный  программный  интерфейс  взаимодействия  с  ним.  По  минималистичности  функционала,  прежде  всего  связанного  с  повышением  производительности,  не  уступает  указанной  БД  и  графовая  БД  VertexDB,  использующая  для  запросов  HTTP-протокол  и  JSON  для  формата  хранения  данных  графов.

Для  четвертого  вида  баз  данных  характерно  хранение  документов,  аналогично  как  это  осуществляется  в  документо-ориентированных  БД,  однако,  связи  между  документами  хранятся  и  обрабатываются  посредством  графовых  моделей  и  методов.  Наиболее  известным  представителем  этого  вида  БД  является  OrientDB.  Эта  БД  поддерживает  ACID  транзакции,  а  также  интерфейс  Blueprints  для  универсального  доступа  к  графовым  данным  и  БД,  некоторые  из  которых  ранее  перечислены.

К  графовым  БД  пятого  вида,  функционирующим  на  базе  SQL-поддержки  относится  Filament.  Более  точно,  эта  БД  является  библиотекой,  предназначенной  для  хранения  и  обработки  графовых  данных,  которая  выполнена  в  виде  надстройки  над  базой  данных  PostgreSQL  и  интерфейса  доступа  JDBC.  К  такому  же  виду  графовых  БД  относится  G-Store,  называемая  самими  разработчиками  «lightweight  disk-based  manager  for  graph  data»,  то  есть  дисковым  менеджером  (надстройкой  над  PostgreSQL)  для  графовых  данных.

И,  наконец,  к  шестому  виду  графовых  БД,  использующих  возможности  модели  распределенных  вычислений  для  обработки  больших  объемов  данных  за  один  проход  MapReduce  относятся  проекты:  Pregel,  Apache  Giraph,  GraphLab.  Проект  Pregel  компании  Google  использует  также  идеи  BSP  обработки  данных.  Реализация  графовых  алгоритмов  осуществляется  в  рамках  последовательностей  итераций,  называемых  «супершагами»  BSP,  в  результате  которых  вычисляются  в  параллельном  режиме  некоторые,  задаваемые  пользователями  функции  вершин  графа.  Супершаг  является  неделимой  единицей  параллельных  вычислений.  В  процессе  исполнения  вычислений,  по  мере  готовности  результатов  формируются  служебные  сообщения,  которыми  обмениваются  между  собой  функции  вершин  графов  для  обозначения  смены  своих  состояний  (активное,  когда  вычисления  продолжаются  и  неактивное,  когда  вычисления  выполнены)  по  автоматному  принципу  vertex  state  machine  (автомат  состояний  вершины).  Проект  Apache  Giraph,  является,  по  сути,  аналогом  проекта  Pregel,  попадающим  под  лицензию  свободного  программного  обеспечения  Apache  License  (Apache  Software  Foundation),  который  использует  Hadoop,  то  есть  модель  MapReduce  с  использованием  распределенной  файловой  системы  HDFS  (Hadoop  Distributed  File  System),  а  в  качестве  менеджера  синхронизации  состояний  вершин  применяется  сервер  синхронизации  Apache  Zookeeper.  GraphLab  представляет  собой  набор  программных  инструментов  для  реализации  высокопроизводительной  параллельной  распределенной  обработки  графовых  данных  и  программирования  собственных  алгоритмов  графовых  вычислений  с  хранением  результатов  в  файловой  системе  HDFS.  Эта  платформа  имеет  в  своем  составе  также  подсистему  машинного  обучения,  предназначенную  для  извлечения  знаний  из  графовых  данных.

В  заключении  можно  отметить,  что  несмотря  на  превалирование  систем  управления  и  серверов  БД,  построенных  на  реляционных  принципах,  графовые  БД  начинают  постепенно  занимать  свое  место  в  платформах  для  аналитической  интеллектуальной  обработки  информации.  Большинство  из  вышеперечисленных  проектов  являются  некоммерческими,  имеющими  лицензии  свободного  программного  обеспечения,  используются  сейчас  скорее  в  исследовательских,  а  не  научных  целях.  Однако,  не  исключено,  что  при  успешном  продвижении  и  принятии  идей  графовой  обработки  слабоструктурированных  данных,  какие-либо  проекты  получат  достаточно  широкую  поддержку  и  развитие  в  сфере  информационного  менеджмента,  анализа  данных,  принятия  решений  и  интеллектуальных  технологий.

Список  литературы:

1.Климанская  Е.В.,  Дергачев  В.В.,  Бутакова  М.А.  Архитектура  современных  информационных  систем  на  транспорте,  проблемы  их  интеграции,  математического  и  программного  обеспечения:  Материалы  XIII  Международной  научно-практической  конференции  «Компьютерные  технологии  в  науке,  производстве,  социальных  и  экономических  процессах»,  г.  Новочеркасск,  12  декабря  2012  г.  //  Юж.-Рос.  гос.  техн.  ун-т  (НПИ).  Новочеркасск:  ЮРГТУ,  2013.  —  С.  12—21.

2.IDC  2013  Digital  Universe  Study.  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://www.emc.com/leadership/digital-universe/iview/index.htm  (дата  обращения  07.03.2014).

3.SMILA.  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://www.eclipse.org/smila/  (дата  обращения  07.03.2014).

4.Jahn  J.,  Henkel  J.  Pipelets:  self-organizing  software  pipelines  for  many-core  architectures  //  DATE’13  Proceedings  of  the  Conference  on  Design,  Automation  and  Test  in  Europe,  2013.  —  P.P.  1516—1521.

5.Online  community  for  the  Web  Services  Business  Process  Execution  Language  OASIS  Standard.  [Электронный  ресурс]  —  Режим  доступа.  —  URL:http://bpel.org  (дата  обращения  07.03.2014).

6.Simmen  D.  Reveal  Relationships  //  Teradata  Magazine  Online,  №  1,  2014.  —  [Электронный  ресурс]  —  Режим  доступа.  —  URL:http://www.teradatamagazine.com/v14n01/Tech2Tech/Reveal-Relationships  (дата  обращения  07.03.2014).

7.Robinson  I.,  Webber  J.,  Eifrem  E.  Graph  Databases.  O’Reilly  Media,  Inc.  2013.  —  210  p.

8.Neo4j.  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://www.neo4j.org  (дата  обращения  07.03.2014).
