ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРЫ ВЛАЖНОГО ВОЗДУХА ПРИ ВЫХОДЕ ИЗ ИСПАРИТЕЛЬНОЙ КАМЕРЫ С ПРИМЕНЕНИЕМ ВРАЩАЮЩЕГОСЯ РЕГЕНЕРАТИВНОГО ТЕПЛООБМЕННИКА

DETERMINATION OF THE WET AIR TEMPERATURE DURING THE EXIT OF THE EVAPORATING CHAMBER WITH THE USE OF A ROTATING REGENERATIVE HEAT EXCHANGER

Nizomjon Usmonov

senior Lecturer at the Department of Heat Power Engineering,

Tashkent State Technical University,

 Uzbekistan, Tashkent

АННОТАЦИЯ

В статье рассмотрена расчет определения температуры точки росы и температура наружного воздуха по мокрому термометру при заданных значениях коэффициента эффективности испарительных охладителей и вращающих регенеративных теплообменников. Приведена результаты расчета в системе кондиционирования воздуха.

ABSTRACT

The article discusses the calculation of determining the temperature of the dew point and the outside air temperature from a wet thermometer for given values of the efficiency coefficient of evaporative coolers and rotary regenerative heat exchangers. The results of the calculation in the air conditioning system.

Ключевые слова: вращающийся регенеративный теплообменник, псевдоожиженной слой, испарительной охладитель, микроклимат/

Keywords: rotating regenerative heat exchanger, fluidized bed, evaporative cooler, microclimate/

Существенного снижения расхода электроэнергии для охлаждения воздуха можно добиться за счет использования комбинированного испарительного охладителя, питающегося от солнечных фотоэлектрических преобразователей для питания вентиляторов и насоса подачи воды, имеющих небольшую электрическую мощность по сравнению с бытовыми кондиционерами. КПД современных солнечных фотоэлектрических станциях (СФЭС) на полукристаллических кремневых составляет 0,15÷0,18. Согласно предварительным расчетам для систем кондиционирования воздуха (КВ) помещения с площадью 30÷35 м² требуемая площадь поверхности фотобатарей составляет 0,4 м².

Основными параметрами состояния воздуха в системах кондиционирования воздуха в соответствии с [1] является температура и относительная влажность. Все остальные параметры: энтальпия (I), теплоемкость (С_р), давления (Р) и влагосодержания (d) является функциями температуры и относительной влажности (φ).

Задача определения энергетического мощности испарительного охладителя воздуха может быть сведена к определению температуры и относительной влажности приточного воздуха при заданных значениях коэффициента эффективности испарительных охладителей и вращающих регенеративных теплообменников.

В условиях жаркого климата для г. Ташкента по параметру:

- температура наружного воздуха

- относительная влажность наружного воздуха

- барометрическая давления

- температура внутреннего воздуха

На рис. 1. приведена принципиальная схема рассматриваемой системы кондиционирования воздуха.

На основании формулы [2]

   (1)

определяется расчетное значение удельной энтальпии наружного воздуха по заданным параметрам .

С учетом точных значений ,  и   выражение может быть представлено в виде

  (2).

Из : 60,69% доля сухого воздуха и 39,31% доля водяного пара.

На основании формулы

                                      (3)

определяется значение температуры наружного воздуха по мокрому термометру  при , .

По формуле

                             (4),

определяется значение температуры точки росы наружного воздуха  при  и .

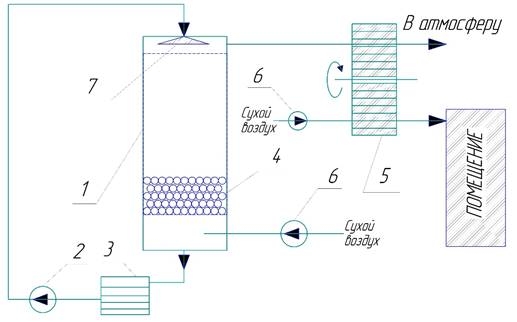

Рисунок 1. Принципиальная схема рассматриваемой системы кондиционирования воздуха. 1 – испарительная камера, 2 – водяной насос, 3 – поддон, 4 – насадка (полые шарики), 5 – вращающийся регенеративный теплообменник (ВРТ), 6 – воздушный вентилятор, 7 – форсунка

На основании формулы

                                  (5)

устанавливается расчетного значения относительной влажности внутреннего (комнатного) воздуха .

По формуле

    (6)

Из : 53,1 % доля сухого воздуха и 46,9 % доля водяного пара.

По формуле

                                               (7)

Например, согласно [3] при расчетных параметрах наружного воздуха t₀=37,7⁰C и φ₀=0,22, при понижении его температуры от 37,7⁰С до 27,7⁰С (комфортной) значение относительной влажности комнатного воздуха поднимается от 0,22 до 0,39.

Как следует из анализа полученных результатов, в условиях сухого и жаркого климата, который характерен для большинства регионов нашей республики, необходимо создание искусственного микроклимата внутри помещений ,  может быть создан с помощью охлаждения приточного воздуха в аппарате, состоящем из испарителя и вращающего регенеративного теплообменника.

Список литературы:

1. Кокорин О.А. Современные системы кондиционирования воздуха. М. – Изд. Физико-математической литературы. 2003. – 272 с.
2. Исаходжаев Х.С., Усмонов Н.О. Энергосберегающий режим эксплуатации оборудования систем кондиционирования воздуха. СибАК. Сборник статей по материалам XIV международной научно-практической конференции. – Новосибирск, 2018. Март, №5(14), С. 40-45
3. Нестеренко А.В. Основы термодинамических расчетов вентиляции и кондиционирования воздуха. – М.: Высшая школа, 1971. 460 с.
