ИНТЕГРАЦИЯ ТЕЛЕФОННОЙ СТАНЦИИ SIEMENS В МУЛЬТИСЕРВИСНУЮ СЕТЬ

INTEGRATION OF THE SIEMENS PABX INTO THE MULTISERVICE NETWORK

Denis Vegera

postgraduate, lecturer of Computer engineering Department Pacific National University,

Russia, Khabarovsk

Alexander Davletov

master of Pacific National University,

Russia, Khabarovsk

Pavel Kondratyuk

student of Pacific National University,

Russia, Khabarovsk

Valery Pisarenko

candidate of Science, assistant professor of Pacific National University,

Russia, Khabarovsk

АННОТАЦИЯ

В цели данной статьи входит установка аппаратной АТС Siemens и подключение к уже существующей группе программных телефон­ных IP станции Asterisk с поддержкой традиционных услуг на базе внутрикорпоративной сети государственного бюджетного образова­тельного учреждения.

ABSTRACT

The purpose of this article is to install a hardware ATS Siemens and connect to an already existing group of Asterisk software IP telephone stations with support for traditional services based on the intranet network of the state budget educational institution.

Ключевые слова: УАТС, ip каналы, план нумерации, маршрути­зация вызовов, HG 1500.

Keywords: PBX, ip channels, numbering plan, call routing, HG 1500.

Siemens HiPath 3500 – учрежденческая телефонная станция, способная реализовать достаточный набор коммуникационных услуг, в структуре малых и средних организаций. Данная УАТС основана на базе технологии ISDN и дает возможность проектировать любые комбинации из IP-телефонии, аналоговой, цифровой телефонии, клиентских рабочих мест за стационарным компьютером и беспро­водных телефонов. В зависимости от используемых модулей может быть достигнут необходимый функционал системы. Сетевые интерфейсы, используемые в УАТС на рисунке 1 делятся на два типа: подключаемые к другим УАТС (по цифровым интерфейсам базового , первичного доступа , ip среде Ethernet ), и тем, что подключатся на стороне пользователя (системные телефоны , базовые станции DECT).

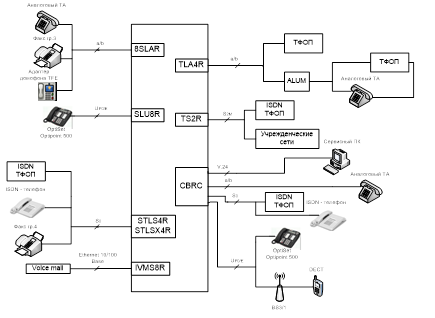

Рисунок 1. Типы соединений УАТС

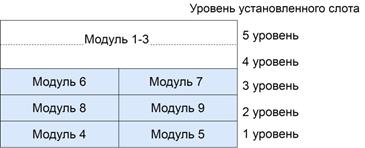

На рисунке 2 изображены установочные уровни модулей HiPath 3500.

Рисунок 2. Уровни слотов в корпусе HiPath 3500

Уровни разделяют по типу назначения:

• установочные уровни 1-3: места для установки периферийных модулей;
• установочный уровень 4: слоты для установки модуля управ­ления CBRC;
• установочный уровень 5: добавочные модули (до 3 модулей).

В таблице 1 приведены типы модулей, которые можно установить.

Таблица 1.

Модули для HiPath 3500

Модули, с которыми будет происходить тесное взаимодействие, описаны ниже:

Все центральные процессы управления и коммутации системы HiPath 3500 выполняется через модуль CBRC. CBRC содержит 8 цифровых абонентских интерфейсов UP0/E, 4 аналоговых абонентских интерфейса a/b, 2 цифровых интерфейса S0 – (ГАТС (по умолчанию) или абонент), интерфейс V.24. Мультимедийная карта MMC (Multimedia Card) – вставная плата памяти с резервной копией базы данных KDS.

Выходы, интерфейсы:

Модуль 8SLAR (Subscriber Line Analog Rack) – модуль аналоговой абонентской линии предоставляет восемь интерфейсов  для подключения аналоговых телефонных аппаратов. Модуль SLU8R (Subscriber Line  Rack) – цифровой модуль абонентской линии  предоставляет восемь портов для подключения оконечных устройств optiset E и optiPoint 500. Интерфейс  представляет собой оптимизированный вариант стандартного интерфейса . Каждое  подключение (двухпроводная линия) образует базовый ISDN доступ с двумя B-каналами (64 кбит/с каждый) для передачи речи и данных и одного D-канала (16 кбит/с). Модуль HiPath 3500 HXGR3 - это сетевой узел VoIP, который представлен в АТС виде карты HG 1500. В телефонной станции HiPath 3500 можно использовать не более одного модуля HiPath 3500 HXGR3. Каждый модуль HXGR3 обладает возможностью создать 8 одновременных подключений Voice over IP (В-каналов). В плату включены следующие интерфейсы:

• два 8-контактных гнезда RJ-45 для интерфейса LAN, каждый из которых обеспечивает дуплексный доступ к стандартной сети Ethernet с автосогласованием на скорости 10 Мбит/с или 100 Мбит/с;
• 9-контактный штекер Sub-D для интерфейса V.24.

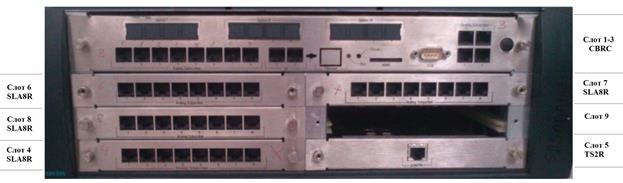

Внешний вид станции представлен на рисунке 3.

Рисунок 3. Общий вид станции HiPath 3500

Организации, располагающиеся в нескольких зданиях, могут использовать соединительные линии (CO, от Central Office) для соединения собственных УАТС. Соединительные линии, как правило, являются аналоговыми или могут быть цифровыми (Е1=30B+1D+1H=2,024Мбит, BRI= 2В+1D, B=64Кбит, D=16Кбит). Последние, в отличие от аналоговых, способны обрабатывать более одного соединения и принимать вызовы на несколько городских номеров.

С помощью таблицы 2 можно определить число необходимых каналов шлюза (модуль HG 1500) в соответствии с имеющимся числом оконечных устройств IP. Расчет значений базируется на следующих предположениях:

• Абонент находится в состоянии разговора в течение 10 % своего рабочего времени.
• Средняя продолжительность разговора составляет 3 минуты.
• Потеря доступности ограничена значением 1,2 %.

Таблица 2.

Количество требуемых каналов шлюза (модуль HG 1500)

Этапы инсталляции станции Siemens.

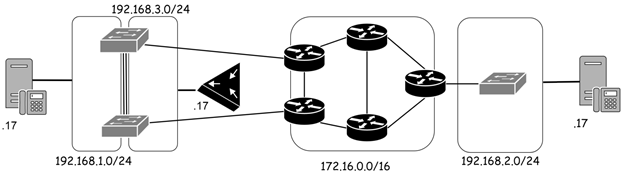

В ходе работы будет добавлена УАТС от производителя Siemens. План установки указан на рисунке 4.

Рисунок 4. Топология сети с добавлением станции HiPath 3500

Как и любое другое оборудование, станция Siemens имеет собственное специализированное программное обеспечение HiPath Manager E. Оно предназначено для конфигурации внешних линий, настройки правил маршрутизации входящих и исходящих вызовов, установки внутренних абонентских номеров и т. д. Установка данной программы возможна на любой ОС, включая Windows 7. Подключение производится через консольный кабель USB – RS232 и установки дополнительных драйверов.

1. Установка драйверов для консольного кабеля USB – RS232.
2. Установка, вход в программу HiPath Manager E и считывание базы данных с карты MMC.

При внесении, каких‑либо изменений в дальнейшей работе будет использоваться метод частичной перезаписи данных.

3. Установка номерного плана емкости для АТС№ 3 (HaPath 3500).

Следующим шагом будет присвоение новой нумерации. В таблице 3 изображен диапазон уникальных номеров, выделенный под телефонные аппараты на станции Siemens.

Таблица 3.

Нумерация абонентов

Конфигурация системы отображается в обзоре системы/станций (Systemview/Stationview). Stationview позволяет произвести быстрый пересмотр свойств всех сконфигурированных оконечных устройств в разделе Station на рисунке 5.

Рисунок 5. План нумерации

Раздел Station содержит таблицу, в которую включены следующие столбцы:

• Номер вызова (Call no.) – содержит внутренние сокращенные номера подключенных телефонных станций. Номер может состоять максимум из шести цифр.
• Сквозной номер (DID – Direct Inward Dialing) – содержит номера, предоставленные в основном провайдером, которые прикреп­ляются к определенным пользователям. Номер может содержать максимум 11 цифр. В масштабах корпоративной сети его можно назначить только одному внутреннему абоненту. Если номер назна­чается на несколько телефонов, то он используется как групповая функция захвата group hunt.
• Имя (Name) – содержит имена пользователей.
• Статус (Status) – содержит текущий статус подключенных устройств. Если отображается серый символ – то порт не активен, если зеленый, то устройство подключено.
• Тип (Type) – отображает тип подключенного телефонного аппарата. No Port – телефон не подключен, No Fe – подключен аналоговый телефон, подключен системный телефон (указывается определенный тип телефона: Optiset, optipoint, Open Stage), S0 station – подключен ISDN телефон.
• Доступ (Access) – отображает порты подключенных плат и может быть изменен только физической перенастройкой станции.
• CLIP (идентификация линии вызывающего абонента). При активированном CLIP вводится информация определителя номера.
• Телефонные номера, DID, имена и CLIP меняются в самой таблице после выбора нужной ячейки. Телефонные номера должны выбираться таким образом, чтобы начальные цифры номеров с разным количеством цифр не совпадали. Например, наличие номеров 10, 100 и 1000 приведет к конфликту, так как номера имеет идентичную первую цифру, но разную номерную емкость. В таком случае правильным решением будет создать следующие номера: 0010, 0100 и 1000. В данный момент локальные абоненты могут совершать вызовы между собой. Для взаимодействия с другими станциями (PBX Asterisk №1 и №2) на АТС Siemens должен быть настроен транк канал для выхода на внешние номера. Исходя, из рисунка 4 необходимо сконфигурировать сетевой шлюз HG 1500, и ip адрес самой станции. Сетевая адресация указана в таблице 4.

Таблица 4.

Таблица УАТС

Стоит отметить, что если к оборудованию существует только удаленное подключение по стеку TCP/IP, то изменение адресации, на любом из устройств, влияет на его доступность. Поэтому новую конфигурацию желательно начинать вносить на саму АТС, а затем переходить к шлюзу HG 1500.

4. Создание новых транк каналов в HiPath.

Добавление транк каналов происходит в программе HiPath 3000 Manager E. Первоначально включается функция сетевого шлюза IP. Данный параметр подключает к работе ресурс DSP. Процессор DSP требуется для обработки вызовов в B-канале между TDM (Time Division Multiplexing - мультиплексирование с разделением каналов по времени) и IP устройствами.

5. Создание маршрута.

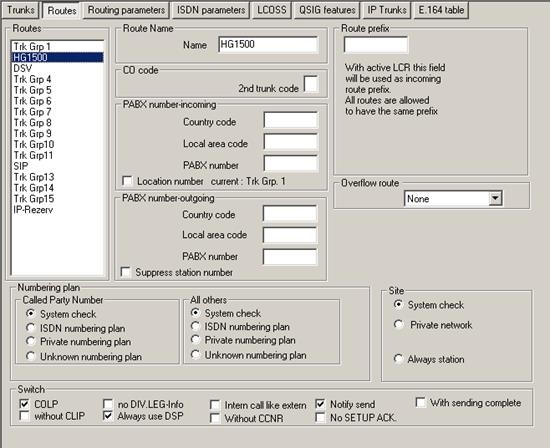

Установка нового маршрута рисунок 6 производится в следующих полях:

• Идентификация подключенной линии (COLP) – если создано внешнее CO-соединение, то номер вызываемого абонента будет отображаться вызывающему абоненту. Вызывающая сторона может проверить, был ли переадресован вызов или поднятый кем-то другим.
• Процессор сигнальной обработки (Always use DSP) – активация ресурса DSP на транк канале.
• Отправка уведомления (Notify send) – уведомление, содер­жащее сигнализацию. Вызывающий абонент данным сообщением уведомляет собеседника, что соединение разорвано.

Рисунок 6. Создание маршрута

6. Привязка транк каналов к физическим линиям
7. Установка параметров маршрута

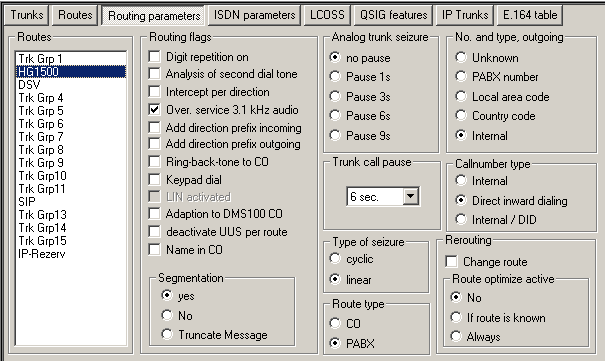

На рисунке 7 рассматриваются новые атрибуты созданного маршрута. В поле тип маршрута должен быть выбран параметр PABX, описывающий тип сети TCP/IP.

Рисунок 7. Параметры маршрутов

• Флаг для цифровых сетей с интеграцией сервиса ISDN (Integrated Services Digital Network) Over. service 3.1 kHz audio flag – Для исходящих вызовов, которые работают по ISDN.
• Сегментация (Segmentation) – функция определяет сегментацию данных ISDN от телефонного аппарата до АТС. Параметр Yes разделяет фреймы длиной на 260 байт.
• Тип захвата свободных линий (Type of Seizure) – определяет принцип обработки вызовов, поступающих от АТС в транк каналы. Параметр Cyclic сообщает, что вызовы будут направлены на первый свободный канал в поле Code, поиск будет происходить циклично от меньшего номера к большему, а после начнется с первого значения.
• Тип нумерации исходящего вызова (No. and type, outgoing) – режим internal описывает закрытую нумерацию в корпоративной сети.
• Тип набора исходящего вызова (Call number type) – поле позволяет указывать информацию, которая передает вызываемый номер из станции отправителя к станции получателя. Direct inward dialing (DID) – передается только входящий прямой набор.
• Пауза вызова (Trunk call pause) – определяет максимальный период времени, за который станцией будет распознан разрыв соединения после того, как собеседник повесил трубку.

8. Создание плана набора.

В телефонной станции № 3 необходимо указать диапазон номеров, который соответствует номерам внутри АТС Asterisk №1 и №2. Согласно таблице 3 известно, что номера 030XXX соответствуют номерам внутри станции № 3. Аналогичный диапазон выставляется остальным. Символы для плана набора по значению идентичны символам в PBX Asterisk таблица 5.

Таблица 5.

Символы станции Siemens

9. Настройка сетевой части HiPath 3500

Внесенные изменения необходимо сохранить в энергонезависимой памяти CDB на HiPath 3000. С текущего момента удаленное администрирование HiPath и внешние вызовы не будут проходить до тех пор, пока сетевой шлюз станции не будет находиться в той же сети, что и сама АТС. Нынешний адрес HG 1500 можно посмотреть во вкладке systemview рисунок 8.

Рисунок 8. IP адрес модуля HXGR3

10. Настройка сетевой карты HG 1500.

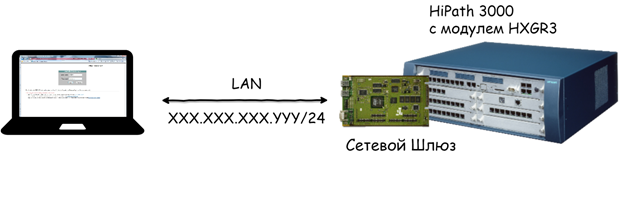

Для программирования модулей HXGR3 следует подключить АТС и ПК в один широковещательный домен (локальную сеть), компьютеру присвоить адрес из диапазона, в котором находится сетевой шлюз станции рисунок 9.

Рисунок 9. Управление HG 1500 по локальной сети

11. Установка номерного плана и маршрутизации на HG 1500.

Происходит добавление соседних АТС Asterisk. Вводиться произвольные номера станций, к примеру, номеру 10 соответствует № 1 (номерной план 010XXX) и 20 для станции № 2 (номерной план 020XXX). Затем, чтобы Siemens мог распознать указываются ip адреса АТС №1 и №2. Программирование маршрутизации производиться в отдельном поле на рисунке 10.

Рисунок 10. Добавление маршрутов

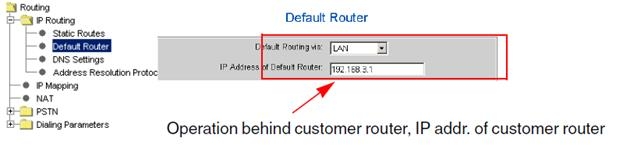

В последнюю очередь указывается ip адрес сетевого оборудования, на который HG 1500 начнет отправлять голосовой трафик на рисунке 11.

Рисунок 11. Настройка шлюза маршрутизатора

С текущего момента абонентам, подключенным к АТС № 1 и № 2 доступна межстанционная связь по IP каналам, а организованный сервис услуг позволяет совершить вызовы на разные типы телефонных аппаратов.
