ИССЛЕДОВАНИЕ ЭФФЕКТИВНОСТИ РЕАЛИЗАЦИИ РАЗНОСТНОГО РЕШЕНИЯ УРАВНЕНИЙ МАКСВЕЛЛА НА ВЕКТОРНОМ ПРОЦЕССОРЕ

Целью данной работы является реализация на векторном процессоре разностного решения уравнений Максвелла [2], а также исследование эффективности полученной программной реализации.

В качестве векторного процессора будет выступать сопроцессор Intel Xeon Phi SE10/7120 series (rev 20) (Knights Corner generation) [4]. В основе реализации будет использоваться программная реализация [3] FDTD-метода [5] решения уравнений Максвелла с добавлением в него необходимых директив для корректного запуска на сопроцессоре.

Поскольку программная основа уже использует векторные операции в вычислениях, то нет никакого смысла раскрывать их в циклы и распараллеливать. Затраты на инициализацию параллельных потоков для малых задач будут слишком высоки, по сравнению с последовательным выполнением. По этой причине распараллеливание кода будет происходить только в главном цикле по временным слоям при вычислениях по схеме Yee.

Для распараллеливания кода с использованием технологии OpenMP необходимо добавить инструкцию !$omp parallel do до инициализации цикла do и !$omp end parallel do после окончания цикла. Таким образом компилятор автоматически распределит выполнение цикла по потокам процессора. Для того, чтобы задействовать сопроцессор в параллельном коде, необходимо добавить директиву !dir$ offload target(mic) перед инструкцией !$omp parallel do. Таким образом, применяя данную конструкцию для вычислений по схеме Yee, мы получим код следующего вида:

!ВЫЧИСЛЕНИЯ ПО СХЕМЕ YEE

call date_and_time(values = B) !отсчет времени

!dir$ offload target(mic)

!$omp parallel do

do t=1,Nt

!выполнение вычислений

  end do

!$omp end parallel do

Для компиляции программы для центрального процессора будем использовать следующий код: ifort  -O3 -xHost   -parallel  -parallel-source-info ./cylindr_time.f90 -o fdtd_cpu.out .

Аналогично и для компиляции программы для сопроцессора:

ifort -O3 -xCORE-AVX2 -qopenmp-offload=mic -qoffload=mandatory -qopenmp -parallel -qoffload-arch=mic -qoffload-attribute-target=mic -align array64byte -par-schedule-auto ./cylindr_time_mic.f90 -o fdtd_mic.out

Тестирование будем проводить на следующей программно-аппаратной базе:

• процессор: Intel(R) Xeon® CPU E5-2699 v4 @ 2,20 GHz (число физических ядер - 22, логических - 44);
• сопроцессор: Intel Xeon Phi coprocessor SE10/7120 series (rev 20) (Knights Corner generation) @1,238 GHz, 16 GB RAM (число физических ядер - 61, логических - 244);
• оперативная память: 0,94 TB;
• операционная система: Linux CentOS 64-bit, версия ядра 3.10.0-693.e17.x86-64;
• программное обеспечение для компиляции исходного кода для сопроцессора: Intel® Parallel Studio XE 2017 For Linux.

Вычислительные эксперименты будем выполнять в линейных размерах области от 50 до 500 при фиксированных значениях параметров Q=50, Qt=100, Qtime=10 сначала на центральном процессоре в одном потоке, затем на центральном процессоре параллельно на максимально доступном числе потоков для центрального процессора (44) и на сопроцессоре Intel Xeon Phi. Линейные размеры области ограничены доступной оперативной памятью для вычислений на сопроцессоре Intel Xeon Phi (16 GB). Результаты вычислительных экспериментов предложены в таблице 1.

Таблица 1.

Результаты вычислительных экспериментов по решению уравнений Максвелла с использованием сопроцессора Intel Xeon Phi и без

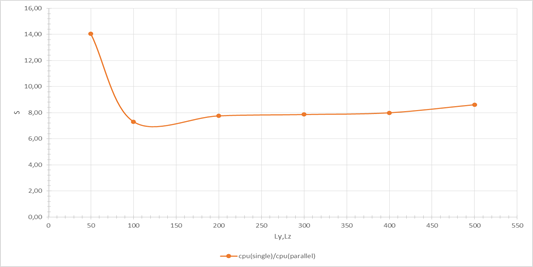

Графическое сравнение результатов запуска на центральном процессоре в одном потоке и на максимальном для CPU числе потоков представлено на рисунке 1.

Рисунок 1. Сравнение вычислительных экспериментов на центральном процессоре в одном потоке и во всех доступных потоках

По результатам, представленным на рисунке 1, можно сделать вывод, что максимальное ускорение при сравнении времени выполнения программы в одном потоке и на всех потоках на центральном процессоре равно 14 и получено при линейных размерах области равных 50. Это объяснимо хорошей разбиваемостью задачи на потоки. При дальнейших экспериментах с большим размером линейных областей такого высокого значения ускорения мы не получаем в силу ограниченного числа потоков на центральном процессоре равного 44.

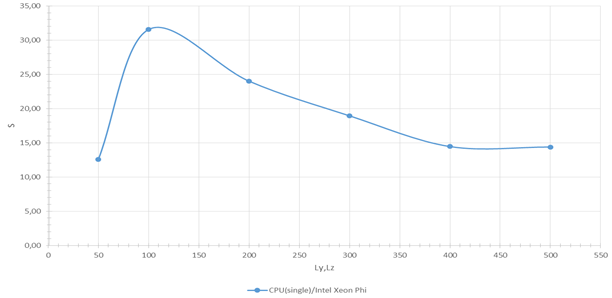

Графическое сравнение результатов запуска на центральном процессоре в одном потоке и на сопроцессоре Intel Xeon Phi представлено на рисунке 2.

Рисунок 2. Сравнение вычислительных экспериментов на центральном процессоре и сопроцессоре Intel Xeon Phi

По результатам, представленным на рисунке 2, можно сделать вывод, что максимальное ускорение при сравнении времени выполнения программы в одном потоке и на сопроцессоре Intel Xeon Phi приближается к значению 32 и получено при линейных размерах области равных 100. При дальнейших экспериментах с большим размером линейных областей наблюдается постепенный спад ускорения, однако ниже значения 14 ускорение не снижается. Это обусловлено исчерпанием доступных ресурсов на сопроцессоре, но в то же время хорошей разбиваемостью задачи на потоки.

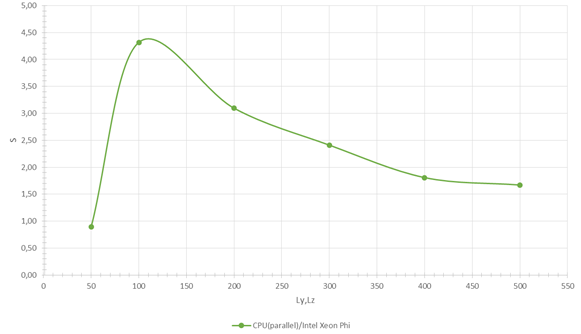

Графическое сравнение результатов параллельного запуска задачи на центральном процессоре и на сопроцессоре Intel Xeon Phi представлено на рисунке 3.

Рисунок 3. Сравнение вычислительных экспериментов на центральном процессоре и сопроцессоре Intel Xeon Phi

По результатам, представленным на рисунке 3, можно сделать вывод, что максимальное ускорение при сравнении времени параллельного выполнения программы на центральном процессоре и на сопроцессоре Intel Xeon Phi приближается к значению 4,5 и получено при линейных размерах области равных 100. При дальнейших экспериментах с большим размером линейных областей наблюдается постепенный спад ускорения.

Показатели ускорения, полученные в результате вычислительных экспериментов по решению уравнений Максвелла, можно объяснить отсутствием у используемого компилятора Intel® Parallel Studio XE 2017 For Linux удобной поддержки технологии AVX2/AVX512 для сопроцессора Intel Xeon Phi поколения Knights Corner. Поэтому использовать технологии векторизации на сопроцессоре в полной мере не представлялось возможным. Поддержка технологий AVX2/AVX512 на уровне компилятора была добавлена лишь в следующем поколении сопроцессора Intel Xeon Phi.

Аналогичные показатели можно наблюдать в научной статье ведущего математика Вычислительного центра им. А.А. Дородницина Федерального исследовательского центра «Информатика и управление» Российской академии наук Горчакова А.Ю [1], посвященной сравнению процессоров Intel Core-i7 поколения Haswell, Intel Xeon поколения Broadwell, Intel Xeon Phi поколения Knights Corner на примере задачи восстановления начальных данных.  Используемые в научной статье модели процессоров являются полностью аналогичными используемым в вычислительной машине, на которой проводились вычислительные эксперименты.

Автор благодарит кафедру технической кибернетики за предоставленную программно-аппаратную базу для выполнения работы.
