ВОЛНОВОЕ ПОЛЕ ОТРАЖЕННЫХ ВОЛН НА ТЕРРИТОРИИ ЮЖНОГО МАНГЫШЛАКА1

WAVE FIELD OF REFLECTED WAVES IN THE TERRITORY OF SOUTH MANGYSHLAK

Nyssanbek Temirov

doctoral candidate 6D070600-Geology and exploration of mineral deposits, Caspian State University of Technology and Engineering named after S. Yesenov,

Kazakhstan, Aktau

АННОТАЦИЯ

Рассматривая особенностей волнового поля Южного Мангышлака, следует отметить, что его выдержанный характер, наличие опорных отражений в мезозойском комплексе открывают широкие возможности для использования сейсмических материалов в целях корреляции разрезов различных сейсмогеологических зон. Высокая эффективность сейсморазведки при расчленении юрских, меловых и палеогеновых отложений Мангышлака общеизвестна и доказана бурением на многих площадях. Как показывает анализ временных разрезов, не менее высока она при изучении триасовых отложений. Мощная толща карбонатно-терригенных пород, заключенная в средней части триасового комплекса, хорошо опознается в разрезе по наличию опорных отражений от горизонтов внутри ее и является надежным репером при межрайонной корреляции.

ABSTRACT

Considering the features of the wave field of South Mangyshlak, it should be noted that its sustained nature, the presence of reference reflections in the Mesozoic complex open up great opportunities for using seismic materials to correlate sections of various seismogeological zones. The high efficiency of seismic exploration during the separation of Jurassic, Cretaceous and Paleogene deposits of Mangyshlak is well known and is proved by drilling in many areas. As the analysis of time sections shows, it is no less high when studying the Triassic deposits. The thick stratum of carbonate-terrigenous rocks contained in the middle part of the Triassic complex is well recognized in the section by the presence of reference reflections from the horizons inside it and is a reliable benchmark for inter-district correlation.

Ключевые  слова: нефть и газ, отложения, коллекторы, бурения, пористость, проницаемость, карбонатность, горизонт, алевролит, структура, песчаник, глинистые породы, слоистость.

Keywords: oil and gas, sediments, reservoirs, drilling, porosity, permeability, carbonate, horizon, siltstone, structure, sandstone, clay rocks, lamination.

На территории Южного Мангышлака в интервале времен 0,3 — 4,5 с регистрируется 20 — 25 отражений. В их размещении на временных разрезах наблюдаются определенные закономерности. Горизонты "опорных и коррелируемых на большом протяжении отражений группируются в узких интервалах временного разреза длительностью 0,3 — 1,0 с. Последние разделены "немыми зонами" примерно такой же длительности, где регистрируется только отдельные непротяженные оси синфазности. Интервалам, содержащим опорные и протяженные отражения (волновые пакеты), в геологическом разрезе отвечают высокоскоростные толщи, сложенные из акустически контрастных пластов карбонатного и глинистого состава. Напротив, "немым зонам" соответствуют низкоскоростные, слабадифференцированные толщи песчано-глинистого состава. При межрайонной увязке конкретных разрезов в волновом поле Южного Мангышлака в интервале времени 0,3 — 4,5 с выделяется шесть волновых пакетов.

Первый волновой пакет располагается в начальной части записи. На севере района он регистрируется, начиная со времени 0,2 — 0,3 с, на юге — 0,8 — 1,1 с. Длительность интервала регистрации отражений первого пакета составляет в среднем 0,1 с, увеличиваясь в пределах Сегендыкской депрессии до 0,3 — 0,4 с. Стратиграфически отражения первого волнового пакета отвечают горизонтам, расположенным внутри мергелисто-глинистой толщи палеогена.

Пакет включает два опорных и несколько, заключенных в промежутке между ними, коррелируемых отражений. Первым регистрируется опорное отражение от горизонта I . Это одно из наиболее интенсивных на резрезе колебаний с характерной двухчетырехфазовой формой записи. Непрерывная фазовая корреляция возможна по второй и. третьей фазам. На севере района время регистрации отражения от горизонта I резко уменьшается, здесь оно приближается к области первых вступлений и прекращает следиться. Следующее опорное отражение первого пакета (горизонт 1а) регистрируется с опозданием 0,05 — 0,2 с. Область его прослеживания очерчивается границами Сегендыкской депрессии и Аксу-Кендырлинской ступени. Второй волновой пакет включает отражения от горизонтов, заключенных в подошве карбонатной толщи сенона — турона и внутри песчано-глинистых альб-сеноманских отложений (см. рис. 1) . Первое отражение второго пакета регистрируется на времени 0,4 с в зонах поднятий и 1,6 с — в прогибах. Длительность интервала регистрации отражений второго пакета изменяется от 0,1 — 0,2 с (южный борт и центр Южно-Мангышлакского прогиба) до 0,5 с (северный борт в пределах Жетыбай-Узеньской ступени). Сокращение длительности второго пакета объясняется особенностями строения нижнемеловой толщи и уменьшением степени ее дифференцированности в южном направлении, что приводит к изменению акустических свойств заключенных в ней границ.

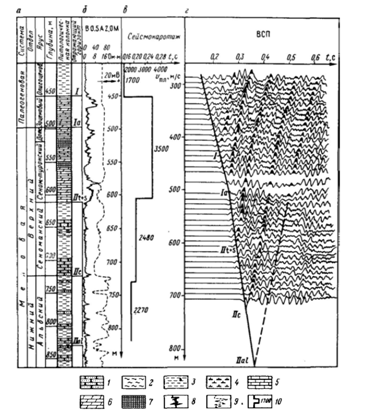

Рисунок 1. Стратиграфическая привязка опорных отражений первого и второго волновых пакетов площади Жага, скв. 5 (составили В. Б. Арбузов, А. Н. Данилин) : а — литолого-стратиграфическая колонка; б — электрокаротажная характеристика; в — сейсмокаротажная характеристика; г — волновое поле во внутренних точках среды по данным ВСП;1 — песчаники, 2 — алевролиты; 3 — глины; 4 — карбонатные глины; 5 -известняки; 6 — мергели; 7 — мел; 8 — кривая рк ; 9 — кривая ПС; 10 – кривая пластовых скоростей

Отражения от альб-сеноманских горизонтов по мере продвижения к югу теряют свою динамическую выразительность и за пределами Жетыбай-Узеньской ступени уже не прослеживаются. Здесь на их уровнр регистрируются непротяженные оси синфазности.

Внутри второго волнового пакета выделяется одно опорное отражение от горизонта II. Оно регистрируется на времени 0,4 — 1,6 с.

Интенсивность его соизмерима с отражением от горизонта I. Форма записи двух-трехфазная, с хорошо коррелируемой второй фазой.

Первый и второй волновой пакеты, как обособленные группы отражений, выделяются только в пределах Сегендыкской депрессии, где они разделены "немой зоной" соразмерной с ними длительности. На остальной территории они регистрируются как одна группа отражений, предшествующая отражениям третьего пакета.

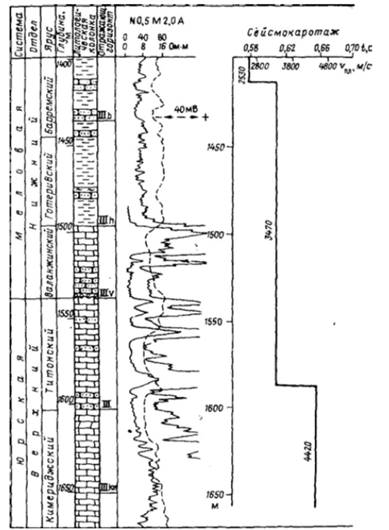

Рисунок 2. Стратиграфическая привязка опорных отражений третьего волнового паке-скв. 35 (составили В. Б. Арбузов, А.Н.Данилин)

Третий волновой пакет. Это динамически наиболее выразительная группа отражений, являющаяся надежным репером при межрайонной увязке временных разрезов. Приурочен он к наиболее контрастной по физическим свойствам части разреза — пачке терригенно-карбонатных пород, захватывающей подошву мела и кровли юры (рис. 2). Основными в третьем волновом пакете являются отражения от III h, III v, III, III а (IV о ), HI б (IY km) горизонтов, которые в совокупности, на временном разрезе занимают интервал до 0,4 с. Первые три отражения пакета (III h, III v, III km) могут рассматриваться как опорные. По характеру их прослеживаемости вся территория может быть разделена на три зоны: 1) приподнятая часть Жетыбай-Узеньской ступени и Центрально-Мангышлакская зона поднятий; 2) погруженная часть Жетыбай-Узеньской ступени, Кокумбайская ступень, Прикарабогазье; 3) Сегендыкская и Жазгурлинская депрессии, п-ов Тюб-Караган.

Четвертый волновой пакет. В интервале разреза, сложенном терригенно-обломочной толщей средней юры, выделяются лишь отдельные отражения, которые с большой долей условности могут быть объединены в волновой пакет, аналогичный описанным. Наиболее надежно это может быть сделано на западе Жетыбай-Узеньской ступени и северо-западном склоне Песчаномысского свода, где со времени 1,4 — 1,6 с регистрируется группа динамически слабо выраженных осей синфазности, состоящая из двух-трех коррелируемых отражений от границ внутри песчано-глинистых отложений бата — байоса и кровли аалена. Длительность интервала регистрации отражений рассматриваемой группы в указанном районе составляет 0,2 — 0,4 с. На остальной территории Южного Мангышлака четвертый волновой пакет не выделяется. Отдельные отражения, регистрируемые в интервале между третьим и пятым пакетами, коррелируются на небольших расстояниях, слабоинтенсивны и практически неотличимы от частично кратных волн.

Пятый волновой пакет. Отражения пятого волнового пакета начинают регистрироваться на севере района со времени 1,2 с, на юге — 1,9 — 2,0 с, и в центре — 2,2 — 2,5 с. Длительность интервала регистрации пятого пакета изменяется от 0,25 с до 1,0 с. Максимальная длительность пакета отмечена в районе, примыкающем с юга к Жетыбай-Узеньской ступени (0,7 — 1,0 с), минимальная — на Песчаномысском своде (0,25 с). На южном борту Жазгурлинской депрессии и в Карагиинской седловине длительность пятого пакета колеблется в пределах 0,5-0,8 с. На остальной территории она не изменяется и примероно равна 0,5с. Следует отметить, что сокращение длительности пятого волнового пакета по направлению к Песчаномысско-Ракушечному своду и Беке-Башкудукскому мегавалу связана с ралзичными причинами. В первом случае оно происходит за счет уменьшения интервалов между временем регистрации отдекльных отражений, входящих в пакет , во втором – за счет сокращения количества отражений в пакете. При этом за счет сокращения количества отражений в пакете. При этом ииз последнего выпадают отражения от верхних горизонтов, которые при движении на север резко вздымаются и выклиниваются под доюрскую поверхность размыва.

Шестой волновой пакет. На имеющихся временных разрезах отражение V3 является последним, которое удается про коррелировать и увязать по площади. Однако характер волнового поля убедительно свидетельствует о присутствии в разрезе более глубоких границ. На отдельных профилях отражения от этих границ имеют выразительную форму записи и по своей кинематической характеристике, безусловно, являются реальными. Так, уверенная группа отражений регистрируется на ряде площадей Жетыбай-Узеньской ступени, вдоль северного склона Карабогазского свода, в зоне Восточно-Мангышлакских дислокаций. Интенсивность отражающих границ шестой группы существенно ниже пятой, что может рассматриваться как свидетельство более слабой дифференцированное по физическим свойствам дотриасовой части разреза.

По особенностям волнового поля на территории Южного Мангышлака выделяются три области: Северная, охватывающая район Беке-Башкудукского мегавала и п-ов Тюбкараган; Центральная, отвечающая Южно-Мангышлакскому мезозойско-кайнозойскому прогибу, и Южная, включающая район Карабогазского свода. Северная область. В волновом поле Северной области интервал регистрации полезных волн ограничен 1,5 — 2,0 с. На более поздних временах поле имеет нерегулярный характер. В начальной части записи регистрируется, как правило, одна группа отражений от горизонтов в верхнеюрско-нижнемеловой толщи.

Заканчивая рассмотрение особенностей волнового поля Южного Мангышлака, следует отметить, что его выдержанный характер, наличие опорных отражений в мезозойском комплексе открывают широкие возможности для использования сейсмических материалов в целях корреляции разрезов различных сейсмогеологических зон. Высокая эффективность сейсморазведки при расчленении юрских, меловых и палеогеновых отложений Мангышлака общеизвестна и доказана бурением на многих площадях. Как показывает анализ временных разрезов, не менее высока она при изучении триасовых отложений. Мощная толща карбонатно-терригенных пород, заключенная в средней части триасового комплекса, хорошо опознается в разрезе по наличию опорных отражений от горизонтов внутри ее и является надежным репером при межрайонной корреляции.

Список литературы:

1. В.Б. Арбузов, А.Н. Данилин, Л.П.Дмитриев, В.В.Козмодемьянский., «Триас Южного Мангышлака», Ю.А.Волож.,В.В.Липатова., М., «Недра» 1981.
2. В.В.Липатова., Ю.А.Волож., В.И.Самодуров., Э.А.Светлакова., «Триас Прикаспийской впадины и перспективы его нефтегазоносности», М-1982, «Недра»
3. Ж.Н.Марабаев., Г.Ж.Жолтаев., С.А.Утегалиев., «Геологическое строение и перспективы нефтегазоносности Северного и Среднего Каспия», Астана 2005г
4. Б.М.Куандыков., А.Шомфай., Цзянь Ли., «Нефтегазоносность палеозойской шельфовой окраины севера Прикаспийской впадины», Алматы – 2011.
5. Бабичева Т.В. «О возрасте южножетыбайской свиты (триас Юж.Мангышлака) по остракодам», МОИП. Отд.геол. 1988, Т.63.вып. I С. 87-93
6. Липатова В.В. «Проект стратиграфических схем триасовых отложений Мангышлака и Устюрта» М., 1984. С.33-56
7. Липатова В.В., Жидовинов С.Н., Саржилова Н.Н., и др. «Информативность метода и критерии расчленения триасовых отложений Мангышлака»//Сов.геология. 1984. №9. С.49-55
