УСТРОЙСТВО ДЛЯ ОБУЧЕНИЯ ПРЫЖКАМ

УСТРОЙСТВО  ДЛЯ  ОБУЧЕНИЯ  ПРЫЖКАМ  С  ПОВОРОТАМИ  СПОРТСМЕНОВ-ФИГУРИСТОВ

Антонов  Александр  Иванович

мастер  спорта  по  спортивной  гимнастике,  доцент  Северного  (Арктического)  федерального  университета  имени  М.В.  Ломоносова,  РФ,  г.  Архангельск

E -maila1a219@mail.ru

Лабудин  Борис  Васильевич

д-р  техн.  наук,  профессор  Северного  (Арктического)  федерального  университета  имени  М.В.  Ломоносова,  РФ,  г.  Архангельск

E -maillabudin@hotmail.ru

Рыбаков  Владимир  Владимирович

студент   Северного  (Арктического)  федерального  университета  имени  М.В.  ЛомоносоваРФгАрхангельск

E-mail:



DEVICE  FOR   TRAINING  JUMPING  WITH  TWISTS  ATHLETES  SKATERS

Aleksandr  Antonov

master  of  Sports   in  gymnastics,  Associate  Professor  of  Northern  Arctic  Federal  University,  Russia,  Arkhangelsk

Boris  Labudin

doctor   of  Science,  Professor  of  Northern  Arctic  Federal  University,  Russia,  Arkhangelsk

Vladimir   Rybakov

student  of  Northern   Arctic  Federal  University,  Russia,  Arkhangelsk



АННОТАЦИЯ

Предлагается  техническое  устройство  для  обучения  спортсменов-фигуристов  прыжкам  с  поворотами.  Приводится  описание  устройства  и  техники  выполнения  упражнений.

ABSTRACT

Technical  device  for  athletes-skaters  to  train  jumping  with  twists  is  offered.  The  description  of  the  device  and  technique  of  the  exercises  is  presented.



Ключевые  слова :  техническое  устройство;  обучение  спортсменов-фигуристов;  прыжки  с  поворотами.

Keywords:   technical  device;  training  of  athletes-skaters;  jumping  with  twists.



Прыжки  с  одновременным  вращением  тела  в  полете  являются  обязательными  и  необходимыми  элементами  фигурного  катания,  которые  дают  возможность  спортсменам  создавать  яркие,  впечатляющие  программы.  Высокие,  мощные,  с  большой  скоростью  вращения,  многооборотные  прыжки  всегда  встречают  горячее  одобрение  зрителей.  Прыжки  во  вращении  представляют  собой  комбинацию  полетов  с  поворотами,  поэтому  разучивать  их  надо  с  соблюдением  правил  выполнения,  как  прыжков,  так  и  вращений  [1,  2].

Известное  устройство  для  тренировки  спортсменов-фигуристов  [3]  содержит  опоры  для  кистей  рук  и  ступней  ног,  два  диска,  установленные  на  основание  с  возможностью  поворота.  При  этом  опора  для  кистей  рук  выполнена  в  виде  рукояток,  установленных  на  диске  диаметрально  противоположно.  Основание  выполнено  в  виде  двух  частей,  соединяемых  между  собой  телом  спортсмена,  опирающегося  ступнями  ног  на  опоры,  размещенные  на  диске  одной  части  основания,  а  кистями  рук  —  на  опоры,  размещенные  на  диске  другой  части  основания.

Выполнение  опоры  для  кистей  рук  в  виде  рукояток,  установленных  на  диске  диаметрально  противоположно,  препятствует  выполнению  упражнений  с  полным  оборотом  диска  вокруг  своей  оси  и  перемещению  спортсмена  с  одного  диска  на  другой  и  тем  самым  ограничивает  функциональные  возможности  устройства,  а  также  снижает  безопасность  его  эксплуатации  из-за  ненадежности  страховочных  качеств  рукояток,  размещенных  на  подвижном  элементе.  Наряду  с  этим  такое  решение  ограничивает  ассортимент  устройств  для  тренировки  спортсменов.

Указанная  задача  решена  за  счет  того,  что  в  устройстве  для  тренировки  спортсменов,  содержащем  опоры  для  кистей  рук  и  ступней  ног,  основание,  а  также,  по  меньшей  мере,  два  диска,  установленных  на  основание  с  возможностью  поворота,  согласно  полезной  модели  опора  для  кистей  рук  выполнена  в  виде  шестов,  установленных  на  основание  и  размещенных  перпендикулярно  дискам  в  их  центрах.  При  этом  основание  может  быть  выполнено  в  виде  двух  или  более  частей,  соединенных  между  собой  связями,  регулирующими  расстояние  между  частями  основания.  Каждая  такая  связь  может  быть  выполнена,  например,  в  виде  двух  труб,  одна  из  которых  размещена  внутри  другой,  снабженных  отверстиями  для  фиксации  и  фиксатором.  Каждая  часть  основания  может  быть  снабжена  стаканом,  в  который  вставляется  шест,  и  размещена  на  поверхности  пола,  матах  или  другой  поверхности  непосредственно  или  через  вращающиеся  части  (ролики,  валики,  колесики  и  т.п.,  выполненные  на  основании  или  на  поверхности).  Вращение  дисков  может  обеспечиваться  роликами,  перемещаемыми  по  основанию,  и/или  подшипниками,  установленными  на  стакан  основания.

Техническое  устройство  [4]  характеризуется  следующим  существенным  отличительным  признаком:  выполнением  опоры  для  кистей  рук  в  виде  шестов,  установленных  на  основание  и  размещенных  перпендикулярно  дискам  в  их  центрах.

Приспособление  поясняется  рис.  1,  где  схематично  изображено  устройство  для  тренировки  спортсменов.

Устройство  содержит  опоры  для  кистей  рук,  выполненные  в  виде  шестов  1,  установленных  в  стаканы  2  основания  3  перпендикулярно  дискам  4,  вращающимся  на  роликах  5.  Части  основания  3  соединены  связью  6,  регулирующей  расстояние  между  ними.

Устройство  выполняют  из  известных  материалов  с  помощью  известных  методов  и  средств.

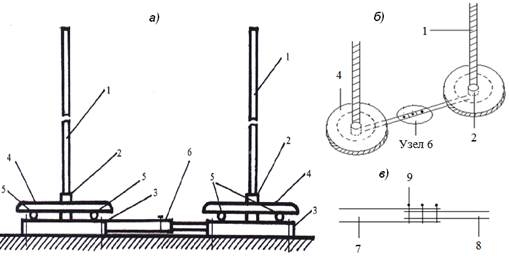

Рисунок  1.  Устройство  для  обучения  прыжкам  фигуристов:  а  —  общий  вид;  б  —  вид  сбоку;  в  —  узел  6;  1  —  шест;  2  —  стаканы;  3  —  основание;  4  —  диск;  5  —  ролики;  6  —  регулировочный  узел;  7  —  ролики  под  верхней  площадкой  (5—6  шт.),  которые  свободно  двигаются  по  нижней  площадке  вокруг  стакана,  производя  круговое  движение;  8  —  ролики  под  нижней  площадкой,  обеспечивающие  свободное  движение  всего  устройства;  9  —  болт  соединения  труб  7,  8



При  использовании  устройства  тренирующийся  совершает  прыжки  с  поворотом  с  одного  вращающегося  диска  4  на  другой,  отталкиваясь  от  дисков  4  или  поверхности  пола  ступнями  ног  и  подстраховываясь  захватом  шестов  1  кистями  рук.

Предлагаемое  устройство  предназначается  для  обучения  и  совершенствования  прыжков  в  движениях  с  поворотами  в  полете  на  180,  360,  720°  и  т.  д.  Устройство  представляет  собой  два  круглых  диска,  наложенных  друг  на  друга,  но  различных  по  своим  движениям.  Нижний  диск  на  роликах  передвигается  по  полу,  а  верхний  на  роликах  вращается  вокруг  оси  стакана  с  опорой  на  поверхность  нижнего  диска.  Прыжки  осуществляются  с  одного  устройства  на  другое  с  приземлением  на  площадки  верхних  дисков,  которые  находятся  на  регулируемом  расстоянии  и  соединяются  раздвижной  трубой  или  пластинами  с  нижними  дисками.  Вращаясь  на  верхнем  диске,  спортсмен  выбирает  определенный  момент  для  прыжка  с  поворотом  вперед-вверх  толчком  одной  и  махом  другой  ноги  на  поверхность  другого  устройства  вращающегося  диска.

Для  страховки  при  приземлении  может  применяться  гибкий  стержень-шест,  который  расположен  в  стакане  центральной  части  верхнего  диска  и  обеспечивает  безопасность  при  постановке  стоп  ног  после  прыжка  на  верхнюю  часть  поверхности  другого  вращающегося  диска,  что  необходимо  на  начальном  этапе  обучения  прыжкам.

Возможна  система  устройств,  т.е.  соединения  двух  и  более  устройств  (узел  6),  которая  дает  возможность  производить  прыжки  с  одного  диска  на  другой  с  полетом  вперед-вверх  из  различных  позиций  в  разные  стойки  (положения)  приземления.  Соединение  может  быть  выполнено  в  виде  труб  или  пластинок  с  креплением  одного  конца  за  край  нижнего  диска.  Причем  расстояние  между  устройствами  может  регулироваться  за  счет  раздвижного  устройства,  также  вся  эта  система  может  регулироваться  по  скорости  движения.

Устройства  могут  быть  использованы  на  полу  спортивных  залов  и  на  открытых  площадках  с  ровной  поверхностью,  а  также  на  льду,  соприкасаясь  гладкой  поверхностью  нижнего  диска.

Предлагаемые  системы  устройств  для  тренировки  спортсменов-фигуристов  могут  быть  представлены  в  следующих  формах  (рис.  2):  соединение  устройств  последовательно  прямо  (по  прямой  линии);  круговое  соединение  параллельно  друг  другу.  Системы  устройств  могут  быть  закреплены  на  одном  месте,  могут  быть  самодвижущимися  и  приводными  с  различными  расстояниями  между  собой.

Выполнение  опоры  для  кистей  рук  в  виде  шестов,  установленных  на  основание  и  размещенных  перпендикулярно  дискам  в  их  центрах,  позволяет  расширить  функциональные  возможности  устройства  за  счет  того,  что  шесты  не  препятствуют  при  захвате  их  кистями  рук  полному  обороту  дисков  и  выполнению  прыжков  с  одного  диска  на  другой.  При  этом,  благодаря  высоким  страховочным  качествам  шестов,  повышается  безопасность  эксплуатации  устройства.  Наряду  с  этим,  благодаря  выполнению  опор  для  кистей  рук  в  виде  шестов,  расширяется  ассортимент  устройств  для  тренировки  спортсменов,  а  также  сфера  применения  таких  устройств  за  счет  функциональной  приспособленности  устройства  для  тренировок  в  сфере  фигурного  катания.



Рисунок  2.  Соединение  устройств:  а  —  последовательное  (прямо);  б  —  круговое  (карусель);  в  —  параллельное



Список  литературы:

1.Абсалямова  И.В.,  Жгун  Е.В.,  Хачатуров  Л.С.  Фигурное  катание  на  коньках.  М.:  Советский  спорт,  2006.  —  172  с.

2.Медведева  И.М.  Фигурное  катание  на  коньках.  Киев:  Олимпийская  литература,  1998.  —  223  с.

3.Авт.свид.  СССР  №  632367;  А  63  В  23/00;  04.06.1977;  25.11.1978.

4.Пат.  76  239  U1  Российская  Федерация,  МПК51  А63В  23/00.  Устройство  для  тренировки  спортсменов  [Текст]  /  Антонов  А.И.,  Лабудин  Б.В.;  заявитель  и  патентообладатель:  Антонов  А.И.,  Лабудин  Б.В.  –  №  2008115581/22;  заявл.  21.04.2008;  опубл.  20.09.2008,  Бюл.  №  26.
