ОСОБЕННОСТИ  МОДЕЛИРОВАНИЯ  ГИДРОПРИВОДА  СВЕРХМОЩНОЙ  ЭЛЕКТРОДУГОВОЙ  СТАЛЕПЛАВИЛЬНОЙ  ПЕЧИ  ДСП-180

Николаев  Александр  Аркадьевич

канд.  техн.  наук,  доцент  Магнитогорского  государственного  технического  университета  имени  Г.И.  Носова,  РФ,  г.  Магнитогорск

E-mailalexniko@inbox.ru

Тулупов  Платон  Гарриевич

студент  Магнитогорского  государственного  технического  университета  имени  Г.И.  НосоваРФгМагнитогорск

E-mail:



MODELING  FEATURES  OF  HEAVY  DUTY  ELECTRIC  ARC  FURNACE  ASFS-180  HYDRAULIC  ENGINE

Alexander  Nikolaev

candidate  of  science,  assistant  professor  of  Magnitogorsk  State  Technical  University  named  after  G.I.  Nosov,  Russia  Magnitogorsk

Tulupov  Platon

student  of  Magnitogorsk  State  Technical  University  named  after  G.I.  NosovRussia  Magnitogorsk



АННОТАЦИЯ

Данная  статья  посвящена  разработке  модели  гидравлического  привода  перемещения  электродов  сверхмощной  электродуговой  сталеплавильной  печи  ДСП-180  с  учётом  особенностей,  характерных  для  данной  системы.  В  ходе  исследования  получены  основные  характеристики  объекта,  соответствующие  гидравлическому  оборудованию  ДСП-180  электросталеплавильного  цеха  ОАО  ММК.

ABSTRACT

This  article  is  devoted  to  model  design  of  hydraulic  electrode  motion  system  of  heavy  duty  electrical  arc  furnace  ASFs-180.  In  this  model  are  taken  into  account  special  for  this  system  features.  During  the  research,  were  obtained  characteristics  of  the  object,  which  are  correspond  to  the  actual  hydraulic  equipment  of  ASFs-180  at  the  electric-furnace  melting  shop  of  Magnitogorsk  Metallurgical  Works.



Ключевые  слова:  гидравлический  привод;  электроды;  электродуговая  печь,  моделирование

Keywords:  hydraulic  engine;  electrodes;  electrical  arc  furnace,  modeling



В  настоящее  время  наблюдается  рост  электросталеплавильного  производства  в  России  и  в  мире,  что  обусловливает  широкое  применение  в  производстве  мощных  и  сверхмощных  электродуговых  сталеплавильных  печей  (ДСП)  с  мощностью  80—380  МВА  и  массой  металла  на  выпуске  от  100  до  250  т.

В  связи  с  этим  актуальной  является  разработка  модели  управления  приводом  перемещения  электродов  электродуговых  сталеплавильных  печей  и,  в  частности,  учет  нелинейных  свойств  пропорционального  гидравлического  распределителя  рабочей  жидкости  гидропривода.

Привод  перемещения  электродов  может  быть  электромеханическим  или  гидравлическим.  Для  сверхмощных  ДСП  используется  исключительно  гидропривод,  который  обладает  по  отношению  к  электрическому  приводу  рядом  существенных  преимуществ:

·     возможность  перемещать  большие  массы  с  высоким  ускорением;

·     отсутствие  сложных  механических  передач;

·     более  высокое  быстродействие.

Для  разработки  модели  был  проанализирован  принцип  действия  пропорционального  распределителя  рабочей  жидкости.

На  рис.  1  представлена  гидравлическая  схема  привода  перемещения  электродов  сверхмощной  электродуговой  сталеплавильной  печи  ДСП-180,  используемой  на  Магнитогорском  металлургическом  комбинате  (ММК).

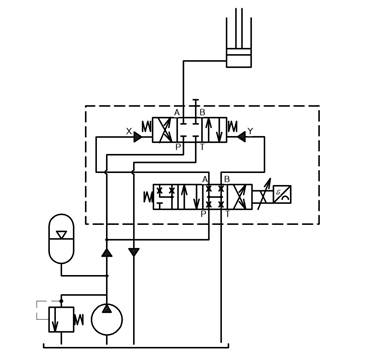

Рисунок  1.  Гидравлическая  схема  привода  перемещения  электродов



Для  гидравлического  привода  цилиндра,  отвечающего  за  перемещение  электрода  электродуговой  сталеплавильной  печи  ДСП-180,  используется  регулирующий  распределитель  с  функцией  непрямого  управления  фирмы  Rexthroth  Bosch  Group  серии  4WRL  25  E350S-3X/G24Z4/M  с  номинальным  расходом  рабочей  жидкости  350  л/мин  [1].  На  рис.  2  приведена  схема  данного  распределителя,  а  на  рис.  3  зависимость  расхода  рабочей  жидкости  от  сигнала  управления.



Рисунок  2.  Схема  пропорционального  распределителя



Описание: C:\Users\Платон\Desktop\5 семестр\дуговая печь\Расходная характеристика.jpg

Рисунок  3.  Зависимость  расхода  от  сигнала  управления



Данный  распределитель  является  двухкаскадным,  поэтому  управление  потоком  осуществляется  не  напрямую,  а  с  помощью  распределителя  1,  который,  в  свою  очередь,  управляется  с  помощью  электрического  сигнала.

При  отсутствии  сигнала  управления,  распределитель  1  находится  в  нейтральном  положении,  при  котором  давление  в  областях  3  и  4  уравновешено,  а  значит  и  золотник  основного  распределителя  2  находится  в  нейтральном  положении.

При  подаче  сигнала  на  электрический  блок  5,  по  соленоиду  начинает  протекать  ток,  и,  вследствие  действия  магнитных  сил,  золотник  распределителя  1  меняет  своё  положение.  В  зависимости  от  величины  сигнала,  давление  в  области  3  становится  отличным  от  давления  в  области  4  и  золотник  основного  распределителя  меняет  своё  положение,  перераспределяя  потоки  рабочей  жидкости.

Также  следует  отметить,  что  золотник  2  может  занимать  множество  промежуточных  рабочих  положений,  образуя  дросселирующие  щели,  то  есть,  расход  будет  пропорционален  ходу  золотника  2  и  управляющему  сигналу,  что  позволяет  осуществлять  регулирование  скорости  перемещения  поршня  гидроцилиндра  (рис.  3).  Также  предусмотрены  обратные  связи  по  положению  золотников  основного  и  управляющего  распределителя  6  и  7.

На  основе  проведённого  анализа,  учитывая  данные,  полученные  в  исследованиях  [2,  3]  была  разработана  структурная  схема  управления,  представленная  на  рис.  4,  в  которой  учитывается  нелинейность  характеристики,  отражающей  зависимость  расхода  рабочей  жидкости  от  сигнала  управления.

На  схеме  введены  следующие  обозначения:  Uвх  —  входной  сигнал;  Uвх  —  входной  сигнал  с  ограничением  времени  нарастания;  Q  —  расход,  P  —  давление,  Sг  —  площадь  поршня  гидроцилиндра,  V  —  скорость  движения  поршня,  S  —  положение  поршня,  F  —  сила,  действующая  на  поршень.

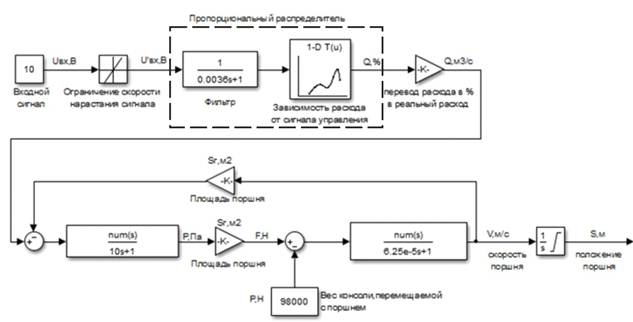

Рисунок  4.  Структурная  схема  управления  приводом  перемещения  электрода



На  рис.  5—8  представлены  временные  характеристики  для  входного  сигнала  с  ограничением  времени  нарастания,  расхода,  скорости  и  положения  поршня  при  различных  значениях  управляющего  сигнала.



Описание: C:\Users\Платон\Desktop\5 семестр\дуговая печь\Графики\входной сигнал с задержкой.bmp

Рисунок  5.  Временная  характеристика  входного  сигнала



Описание: C:\Users\Платон\Desktop\5 семестр\дуговая печь\Графики\расход.bmp



Рисунок  6.  Временная  характеристика  расхода  гидравлической  жидкости



Описание: C:\Users\Платон\Desktop\5 семестр\дуговая печь\Графики\скорость.bmp

Рисунок  7.  Временная  характеристика  скорости



Описание: C:\Users\Платон\Desktop\5 семестр\дуговая печь\Графики\положение поршня.bmp

Рисунок  8.  Временная  характеристика  положения  поршня





На  рис.  9  представлены  ЛАЧХ  (логарифмическая  амплитудно-частотная  характеристика)  и  ЛФЧХ  (логарифмическая  фазо-частотная  характеристика)  по  скорости  поршня,  где  W  —  ширина  полосы  пропускания,  K  —  угол  наклона  ЛАЧХ.



Описание: C:\Users\Платон\Desktop\5 семестр\дуговая печь\Графики\Частотные для скорости уточнённые.bmp

Рисунок  9.  ЛАЧХ  и  ЛФЧХ  по  скорости  поршня



Вывод

Разработана  модель  гидропривода  сверхмощной  электродуговой  сталеплавильной  печи  ДСП-180,  в  которой  учтены  нелинейные  свойства  пропорционального  распределителя,  являющиеся  её  особенностями,  а  также  основные  характеристики  гидравлической  системы  и  гидроцилиндра.

Получены  временные  характеристики  изменения  расхода,  скорости  и  перемещения  поршня.  Данные  характеристики  соответствуют  параметрам  действующего  гидравлического  оборудования  ДСП-180  ЭСПЦ  ОАО  ММК.

Получены  и  проанализированы  частотные  характеристики  гидропривода  перемещения  электродов.



Список  литературы:

1.Каталог  продукции  фирмы  Rexroth  bosch  group  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://www.boschrexroth.com/  (дата  обращения:15.11.13)/

2.Николаев  А.А.  Повышение  эффективности  работы  статического  тиристорного  компенсатора  сверхмощной  дуговой  сталеплавильной  печи:  Дисс.  кан.  техн.  наук,  Магнитогорск,  2009.  —  204  с.

3.Разинцев  В.И.  Электрогидравлические  усилители  мощности.  М.:  Машиностроение.1980.  —  120  с.
