ВОЛОКОННО-ОПТИЧЕСКИЙ  ДАТЧИК  ТОКА

Григорьев  Михаил  Георгиевич

студент  кафедры  информационно-измерительной  техники,  Томского  политехнического  университета,  г.  Томск

E-mail:  Mishatpu@sibmail.com

Вавилова  Галина  Васильевна

старший  преподаватель  кафедры  информационно-измерительной  техники,  Томского  политехнического  университета,  г.  Томск

E-mail:

FIBER  OPTIC  SENSOR  CURRENT

Michael  Grigoriev

Student,  Department  of  Information  and  measuring  equipment,  Tomsk  Polytechnic  University,  Tomsk

Galina  Vavilova

Senior  Lecturer,  Department  of  Information  and  measuring  equipment,  Tomsk  Polytechnic  University,  Tomsk

АННОТАЦИЯ

В  статье  показана  общая  конструкция  волоконно-оптического  датчика  тока  (ВОДТ)  и  рассмотрен  эффект  Фарадея.  Предложена  конструкция  простого  ВОДТ.  Произведены  измерения  силы  тока  и  проведен  анализ  погрешности.

ABSTRACT

The  article  shows  the  general  construction  of  a  fiber-optic  current  sensor,  and  the  effect  of  Faraday.  A  design  of  a  simple  FOCS.  Produced  by  the  current  measurement  and  the  analysis  of  error.

Ключевые  слова:  эффект  Фарадея;  плоскость  поляризации;  постоянная  Верде.

Keywords:  the  effect  of  Faraday;  the  plane  of  polarization;  the  Verde  constant.

Эффективное  энергопотребление  является  одним  из  основных  направлений  развития  современной  техники.  Актуальность  этого  направления  деятельности  человечества  вызвало  большой  интерес  к  прецизионным  методам  и  приборам  для  измерений  основных  параметров  электрических  генерирующих,  транспортирующих  и  распределяющих  устройств.

Одним  из  таких  параметров  является  величина  протекающего  через  устройства  электрического  тока.  Основным  недостатком  используемых  сейчас  систем  измерения  тока  является  характеристики  первичных  преобразователей  —  высоковольтных  трансформаторов  тока.  Они  требуют  трудоемкого  регулярного  обслуживания,  их  погрешность  зависит  от  режима  нагрузки  и  имеет  свойство  накопления  дополнительной  погрешности,  пригодного  не  только  для  измерения  переменного  тока.  Также  для  анализа  сигналов  с  первичных  преобразователей  используется  электросчетчики,  показания  которых  сильно  зависят  от  качества  электроэнергии.  В  качестве  замены  первичного  преобразователя,  можно  рассмотреть  распространившиеся  в  последнее  время  датчики  на  основе  эффекта  Холла,  которые  позволяет  измерять  постоянный  ток  и  имеют  большую  точность,  чем  трансформаторы  тока.  Но  общим  недостатком  измерительных  трансформаторов  и  датчиков  Холла  является  наличие  эффекта  насыщения,  сильно  ограничивающего  диапазон  измеряемых  токов.

Волоконно-оптические  датчики  тока  проектируются  на  основе  эффекта  Фарадея.  Эффект  Фарадея  —  магнитооптический  эффект,  который  заключается  в  том,  что  при  распространении  линейно  поляризованного  света  через  оптически  неактивное  вещество,  находящееся  в  магнитном  поле,  наблюдается  вращение  плоскости  поляризации  света  (Рис.  1).

Рисунок  1.  Вращение  плоскости  поляризации  света  за  счет  эффекта  Фарадея

Эффект  Фарадея  применяется  в  волоконно-оптических  датчиках  тока  [1,  с.  76],  так  как  существует  множество  стекол  и  оптических  волокон,  в  которых  он  достаточно  сильно  проявляется  [2,  с.  16].  Эти  оптические  элементы  имеют  большую  постоянную  Верде  V  (физическая  величина,  характеризующая  магнитное  вращение  плоскости  поляризации  в  веществе),  которая  связывает  значение  интеграла  напряженности  магнитного  поля  Н,  взятого  по  всей  длине  оптического  контура  L,  и  угол  поворота  плоскости  линейно  поляризованного  света  ΔФ,  прошедшего  через  оптический  контур:

                                       (1)

Этот  угол  ΔФ  также  эквивалентен  невзаимному  сдвигу  фазы  циркулярно  поляризованной  волны,  прошедшей  волоконный  контур.  Для  право  циркулярной  волны  ΔФ  положителен,  для  лево  циркулярной  —  отрицателен.

Простейшим  вариантом  ВОДТ  на  эффекте  Фарадея  является  поляриметрический  тип  датчика  (рис.  2).  В  нем  сила  тока  в  проводнике  ставится  в  соответствие  угол  поворота  плоскости  поляризации  света,  прошедшего  замкнутый  контур,  через  который  пропущен  проводник  с  током.

Рисунок  2.  Конфигурация  простейшего  поляриметрического  ВОДТ

Линейно-поляризованная  световая  волна  источника  после  поляризатора  направляется  в  оптоволокно  (ОВ),  охватывающее  проводник,  по  которому  течет  электрический  ток  с  силой  I.  В  качестве  чувствительного  элемента  может  использоваться  как  стандартное  одномодовое  ОВ  высокого  качества,  так  и  специальные  виды  волокон.  Количество  оборотов  ОВ  вокруг  проводника  N  обусловлено  диапазоном  измеряемых  токов.  При  проходе  контура  плоскость  поляризации  волны  поворачивается  на  угол  ΔФ,  что  является  следствием  наведенного  магнитным  полем  циркулярного  двулучепреломления.  Линейная  поляризация  при  этом  может  рассматриваться  как  результат  суперпозиции  волн  с  циркулярной  поляризацией  с  противоположным  направлением  вращения.  После  этого  волна  раскладывается  с  помощью  поляризационного  светоделителя,  повернутого  на  45°  относительно  входного  поляризатора,  на  две  ортогональные  поляризации.  Каждая  из  них  направляется  на  отдельный  фотодетектор.  Измеренные  таким  образом  интенсивности  света  Int₁  и  Int₂  при  относительно  малых  потерях  в  системе  зависят  от  ΔФ  следующим  образом  (Int₀  —  интенсивность  входного  света):

(2)

Так  как  волоконный  контур  замкнут,  угол  ΔФ  равен:

                                         (3)

Это  равенство  верно  для  одномодового  оптического  волокна  в  приближении,  когда  постоянные  Верде  сердцевины  и  оболочки  волокна  отличаются  слабо,  иначе  угол  ΔФ  зависит  от  этих  постоянных  и  показателей  преломления  сердцевины  и  оболочки  волокна  [3,  с.  47].

Для  получения  сигнала  ΔФ  независимо  от  интенсивности  Int₀  которая  не  стабильна  во  времени,  выходной  сигнал  S  вычисляется  как  отношение:

                         (4)

В  процессе  измерения  сила  тока,  создаваемая  в  установке,  ступенчато  изменялась  в  доступном  для  источника  питания  диапазоне,  а  информация  с  макета  измерителя  тока  и  амперметра(±0,01  %  ±7  е.м.р)  записывалась  на  персональный  компьютер  с  частотой  50  Гц.  Результаты  испытания  макета  измерителя  тока  представлены  на  рис.  3.

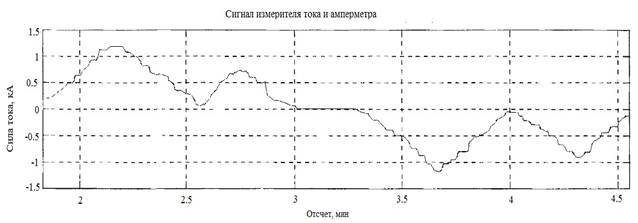

Рисунок  3.  Результаты  испытания  макета  измерителя  тока

На  представленном  графике  видна  лишь  одна  прямая,  ввиду  наложения  кривых  с  макета  и  амперметра.  Для  приблизительной  оценки  погрешности  макета  рассматриваются  отсчеты,  в  которых  сила  тока  была  постоянна,  и  по  ним  видно,  что  в  исследуемом  диапазоне(от  –1,2  кА  до  +1,2  кА)  абсолютная  погрешность  не  превышает  1  А,  а  относительная  погрешность  меньше  0,1  %.

Список  литературы:

1.Мешковский  М.E.,  Старостин  Н.Г.  Волоконно-оптические  датчики  тока  //  Электронные  компоненты,  2006.  —  №  11.  —  143  с.

2.Некрашевич  И.R.,  Стригалев  В.Е.,  Тараканов  С.А.  Закрытая  схема  обработки  сигнала  в  волоконно-оптическом  датчике  тока  //  Научно-технический  вестник  СПбГУ  ИТМО,  2010.  —  №  5,  191  с.

3.Соколов  Е.А.,  Соколов  В.А.,  Волоконно-оптические  датчики  и  системы:  принципы  построения,  возможности  и  перспективы  //  Lightwave.  Russian  Edition,  2006.  —  №  4  —  95  с.
