Телефон: 8-800-350-22-65
WhatsApp: 8-800-350-22-65
Telegram: sibac
Прием заявок круглосуточно
График работы офиса: с 9.00 до 18.00 Нск (5.00 - 14.00 Мск)

Статья опубликована в рамках: XIII Международной научно-практической конференции «Инновации в науке» (Россия, г. Новосибирск, 17 октября 2012 г.)

Наука: Технические науки

Скачать книгу(-и): Сборник статей конференции, Сборник статей конференции часть II

Библиографическое описание:
Матвиенко М.А., Ковалюк Е.Н. СРАВНИТЕЛЬНЫЕ ИСПЫТАНИЯ СТАЛЕЙ 12Х18Н10Т И 12Х15Г9НД В РАСТВОРЕ СЕРНОЙ КИСЛОТЫ // Инновации в науке: сб. ст. по матер. XIII междунар. науч.-практ. конф. – Новосибирск: СибАК, 2012.
Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов
Статья опубликована в рамках:

Выходные данные сборника:





СРАВНИТЕЛЬНЫЕ ИСПЫТАНИЯ СТАЛЕЙ 12Х18Н10Т И 12Х15Г9НД В РАСТВОРЕ СЕРНОЙ КИСЛОТЫ

Матвиенко Мария Александровна

аспирант, Ангарская государственная техническая академия, г. Ангарск

E-mail: matvienkom@inbox.ru

Ковалюк Елена Николаевна

канд. хим. наук, доцент, Ангарская государственная техническая академия, г. Ангарск

E-mail: ken.agta@mail.ru



COMPARATIVE TESTS OF STAINLESS STEELS 12H18N10Т AND 12H15G9ND IN THE SULFURIC ACID SOLUTION

Matvienko Maria

Graduate student, Angarsk State Technical Academy, Angarsk

Kovalyuk Elena

candidate of chemical science, assistant professor, Angarsk State

Technical Academy, Angarsk



АННОТАЦИЯ

Цель работы — изучение недавно разработанной стали 12Х15Г9НД.

Использован потенциодинамический метод получения поляриза­ционных кривых. Получены зависимости плотности тока от потен­циала для сталей 12Х15Г9НД и 12Х18Н10Т в 1H растворе серной кислоты. В результате эксперимента установлено, что в 1Н растворе серной кислоты при температуре 25оС сталь 12Х15Г9НД не уступает стали 12Х18Н10Т по коррозионно-электрохимическим показателям.

ABSTRACT

The aim of the work –— the study of the newly developed steel 12H15G9ND.

The method of potentiodynamic polarization curves was used. We obtained dependences of the current density of capacity for steel 12H15G9ND and 12H18N10Т in a solution of sulphuric acid. As a result of the experiment established that in 1N sulfuric acid solution at a temperature of 250C steel 12H15G9ND is not inferior to the steel 12H18N10Т on corrosion-electrochemical parameters.



Ключевые слова: Сталь; пассивация; поляризация; коррозия.

Keywords: Steel; passivation; polarization; corrosion.



Применение коррозионностойких сталей позволяет продлить срок службы оборудования, сокращает количество аварий, простоев. В настоящее время нехватка качественных видов сталей отечест­венного производства является препятствием для успешной работы и развития многих отраслей промышленности. На рынке металло­продукции предложена хромомарганцевая сталь 12Х15Г9НД, экономно легированная никелем и не содержащая титана, в качестве материала, способного заменить дорогие хромоникелевые стали и, в частности, известную сталь 12Х18Н10Т [2].

Новая сталь 12Х15Г9НД вызывает интерес, дискуссии. Она может найти широкое применение в качестве альтернативы более дорогим маркам стали, но для этого необходимо изучить ее коррозионное поведение в различных средах и условиях.

Химический состав исследованных сталей приведен в таблицах 1 и 2.

Таблица 1. [1]

Химический состав стали 12Х18Н10Т

C


Si


Mn


Ni


S


P


Cr


Cu


Ti


до 0,12


до 0,8


до 2,0


9,0—11,0


до 0,02


до 0,035


17,0—19,0


до 0,3


5 С — 0,8



Таблица 2. [2]

Химический состав стали 12Х15Г9НД


C


Cr


Ni


Si


Mn


P


S


N


Cu


0,12


14,0—6,5


1,0—1,5


0,75


8,5—10,5


0,06


0,03


0,2


2,0



Растворы кислот часто применяются в промышленности в каче­стве технологических сред. Нами были проведены электрохимические испытания сталей 12Х15Г9НД и 12Х18Н10Т в 1 н. растворе серной кислоты.

Приведенные в статье поляризационные кривые получены с помощью потенциостата IPC-Pro в потенциодинамическом режиме при температуре 25оС. Использована стандартная трехэлектродная электрохимическая ячейка.

Для проверки воспроизводимости результатов получение поляризационных кривых повторили трижды. Характер кривых, а также положение критических точек сохраняется. На рисунках 1, 2 представлены поляризационные кривые для сталей 12Х15Г9НД и 12Х18Н10Т в 1Н растворе серной кислоты (значения потенциалов приведены относительно нормального водородного электрода).

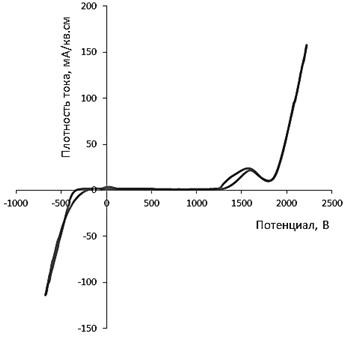

Рисунок 1. Зависимость плотности тока от потенциала для стали 12Х15Г9НД в 1 н. H2SO4 (стационарный потенциал равен –60 мВ)



Рисунок 2. Зависимость плотности тока от потенциала для стали 12Х18Н10Т в 1 н. H2SO4 (стационарный потенциал равен –150 мВ)



Известно, что для сплавов, представляющих собой твердые растворы, не могут быть применены законы растворения индивиду­альных металлов. Составляющие сплав металлы из-за различия их природы, имеют разные скорости растворения и отличаются по другим кинетическим характеристикам.

В зависимости от содержания хрома в сплаве, стали могут растворяться по кинетике, свойственной железу, либо кинетические характеристики сплава совпадают с соответствующими характерис­тиками для хрома. Граничному составу сплава, разделяющему сплавы железо-хром на эти две группы, отвечает сплав Fe-12 % Cr [3, с. 110]. Определенное влияние на кинетику растворения многокомпонентных сплавов оказывают и компоненты сплава, содержащиеся в небольшом количестве. У стали 12Х15Г9НД, по сравнению с 12Х18Н10Т, пони­жено содержание никеля, отсутствует титан, но присутствует медь и в значительном количестве марганец. При замене никеля более электроотрицательным марганцем, можно было ожидать ухудшения электрохимических характеристик стали 12Х15Г9НД. Однако этого не происходит, вероятно, из-за компенсирующего влияния меди и способности марганца в присутствии окислителя формировать пассивную пленку.

Анализ поляризационных кривых, полученных в растворе серной кислоты, показывает, что при стационарных условиях легированные стали 12Х15Г9НД и 12Х18Н10Т устойчивы. Только при значении потенциала выше 1200 мВ происходит разрушение защитной пленки и активное растворение сплава. В дальнейшем при потенциалах 1400 мВ и 1600 мВ (для сталей 12Х15Г9НД и 12Х18Н10Т соответ­ственно) начинается пассивирование сталей. Плотность тока начала пассивации составляет для стали 12Х15Г9НД 7,93 мА/см2, а для стали 12Х18Н10Т — 21,80 мА/см2. Чем меньше плотность тока пассивации, тем ниже скорость коррозии стали. Пассивная область для этих сталей не широкая.

Потенциал перепассивации для сталей 12Х15Г9НД и 12Х18Н10Т примерно одинаков и составляет 1800 мВ. В области активного растворения происходит ионизация компонентов сталей с образованием ионов металлов в низшей степени окисления, в пассивной области образуются ионы металлов в более высокой степени окисления. В зоне перепассивации происходит выделение кислорода и образуются анионы, содержащие металлы в высшей степени окисления [3].

В результате эксперимента установлено, что в 1Н растворе серной кислоты при температуре 25оС, сталь 12Х15Г9НД не уступает стали 12Х18Н10Т по коррозионно-электрохимическим показателям.



Список литературы:

1.ГОСТ 5632-72. Стали высоколегированные и сплавы коррозионно­стойкие, жаростойкие и жаропрочные. Марки.

2.Мельников Д.С. Новые металлические материалы для российской промышленности. // Арматуростроение —2008— № 3.

3.Семенова И.В., Флорианович Г.М., Хорошилов А.В. Коррозия и защита от коррозии. — М.:ФИЗМАЛИТ, 2002 — 336 с.

Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов

Оставить комментарий

Форма обратной связи о взаимодействии с сайтом
CAPTCHA
Этот вопрос задается для того, чтобы выяснить, являетесь ли Вы человеком или представляете из себя автоматическую спам-рассылку.
