ОПЫТ СОЗДАНИЯ ЭЛЕКТРОННОГО ГЕОПРОСТРАНСТВА НА РЕГИОНАЛЬНОМ УРОВНЕ

Бударова Валентина Алексеевна

аспирант кафедры землеустройства и кадастра Тюменского индустриального университета,

РФ, г. Тюмень

Бессильный Никита Алексеевич

аспирант кафедры землеустройства и кадастра Тюменского индустриального университета,

РФ, г. Тюмень

EXPERIENCE OF DIGITAL GEOSPACE AT THE REGIONAL LEVEL

Valentina Budarova

сand. Sci. (technical), Associate Professor of the Department of land management and cadaster Tyumen industrial university,

Russia, Tyumen

Nikita Bessilnyj

postgraduate student of the Department of land management and cadaster  Tyumen industrial university,

Russia, Tyumen



АННОТАЦИЯ

В статье представлен опыт создания цифровой топографической модели пространственного объекта с применением структурных элементов электронного геопространства РФ. Рассмотрено возможное применение геопрталов при создании цифровых моделей.

ABSTRACT

The article describes the experience of creating a digital topographic model of the spatial object using the structural elements of the Russian e-Geospace. The possible application of geoportals to create digital models.



Ключевые слова: электронное геопространство, инфраструктура пространственных данных, геопортал, цифровая модель местности.

Keywords: digital geospace, spatial data infrastructure, geoportal, digital model.



Электронное геопространство Российской Федерации и его структурные подмножества [1] позволяют решать разного рода задачи в различных областях. Одним из его основных структурных элементов является портал Росреестра.

Портал Росреестра использовался при создании цифрового топографического плана. Объектом является строящийся гипермаркет в городе Тюмень. Так как объект является строящимся и провести полноценную топографическую съёмку для создания цифрового плана не представляется возможным, поэтому целесообразно начать его формирование на основе исполнительных съёмок.

С целью контроля соответствия результатов выполнения строительных работ данным проектной документации проводилась исполнительная съемка. Она определяла точность вынесения проекта в натуру, выявляя возможные отклонения, допущенные в процессе проведения строительных работ [2].

Создание цифрового топографического плана на основе исполнительной съёмки масштаба 1:500 состоит из следующих этапов (рис. 1):

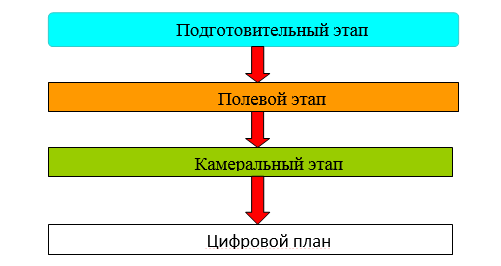

Рисунок 1. Этапы создания цифрового топографического плана



На подготовительном этапе был проанализирован проект водопроводной, канализационной и дренажной сетей объекта. В ходе анализа проекта каких-либо уточнений не производилось.

При производстве исполнительной съёмке полевые измерения состоят из следующих видов работ:

  • рекогносцировочные обследования территории;
  • комплекс полевых работ.

При рекогносцировочном обследовании территории было установлено, что место проведения работ находится на застроенной территории, вокруг отсутствует многоэтажная застройка, что положительно повлияет на качество определения координат. Также был произведён визуальный осмотр колодцев, с целью установления возможности быстро доступа к ним.

В процессе выполнения исполнительной съемки были определены следующие основные технические характеристики:

  • назначение коммуникации;
  • материал и размеры колодцев и камер;
  • материал и диаметр труб, футляров, дюкеров.

Координаты исходных пунктов определялись геодезическим GPS/Глонасс приёмником Trimble R7 в режиме RTK.

Для определения координат использовалась сеть референцных станций ГУС ТО (рис. 2).



Рисунок 2. Сеть референцных станций ГУС ТО



Следующим этапом создания цифрового топографического плана являются камеральные работы.

Камеральные работы включали в себя:

  1. создание плана канализационной, водопроводной и дренажной сетей;
  2. построение продольных профилей дренажной и канализационной сетей.

Камеральные работы проводились в среде ГИС MapInfoProfessional (рис. 2).

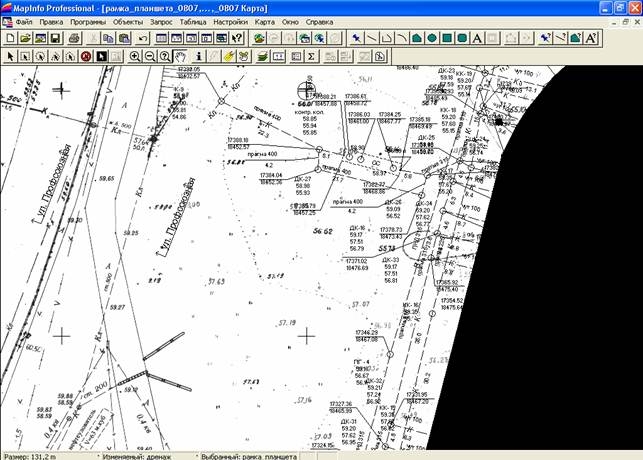

Рисунок 3. Функциональное окно ГИС MapinfoProfessional c фрагментом цифрового топографического плана М 1:500



Полученные результаты являются основой для создания цифрового топографического плана, так как выполнены с необходимой точностью и описывают уже существующие объекты. Дополнением к построенной модели стала граница земельного участка.

Используя Публичную кадастровую карту (ПКК) была получена кадастровая выписка о земельном участке, на котором находится объект. По указанным координатам было выполнено построение.

Благодаря полученным сведениям цифровая модель объекта получила более полное содержание.

Картографической основой модели являются растры двух номенклатурных листов дежурного топографического плана города Тюмени масштаба 1:500.

По результатам работы цифровая модель объекта в иерархическом порядке состоит из следующих слоёв:

  • внешние стены гипермаркета;
  • канализационная система;
  • дренажная система;
  • водопроводная система;
  • границы земельного участка;
  • номенклатурные листы дежурного топографического плана города Тюмень масштаба 1:500.

Продольные профили канализационной и дренажной сетей можно отдельно подгрузить в окно активной карты, тем самым сделав модель более наполненной.

В результате проведённой работы опытным путём было проверено качество услуг, предоставляемых через Публичную кадастровую карту. С уверенностью можно сказать, что ПКК является мощным инструментом, позволяющим качественно решать прикладные задачи.

Сеть референцных станций ГУС ТО также необходимо считать частью электронного геопрстранства региона наравне с существующим геопорталами, такими как:

  • геопортал города Тюменской области;
  • геопортал ГУС ТО.

Развитие регионального геопространства в Тюменской области проходит в правильном, положительном направлении. Это в целом скажется и на развитии электронного геопространства Российской Федерации.



Список литературы:

  1. Карпик А.П Электронное геопространство – сущность и концептуальные основы / А.П. Карпик, Д.В. Лисицкий // Геодезия и картография. 2009. № 5 С. 41–44.
  2. СП 126.13330.2012 Геодезические работы в строительстве.
