ПРОЕКТИРОВАНИЕ ИНФОРМАЦИОННЫХ МОДЕЛЕЙ АИС ОТДЕЛА ИНФОРМАЦИОННОГО ОБЕСПЕЧЕНИЯ ШТАБА ПОЛИЦИИ

Данная автоматизированная информационная система отдела информационного обеспечения (АИС ОИО) штаба полиции предназначена для внедрения в Управление министерства внутренних дел России. Пользователями системы будут сотрудники отдела информационного обеспечения штаба полиции [1].

Разработанные информационные модели АИС ОИО штаба полиции позволят более наглядно представить основные процессы, входные и выходные данные, необходимые для функционирования АИС ОИО штаба  полиции.

Информационная модель – модель объекта, представленная в виде информации, описывающей существенные для данного рассмотрения параметры и переменные величины объекта, связи между ними, входы и выходы объекта и позволяющая путём подачи на модель информации об изменениях входных величин моделировать возможные состояния объекта [4].

Главная цель построения контекстной диаграммы заключается в том, чтобы сделать требования к АИС ОИО штаба полиции ясными и понятными на каждом уровне детализации, а также разбить эти требования на части с точно определенными отношениями между ними.

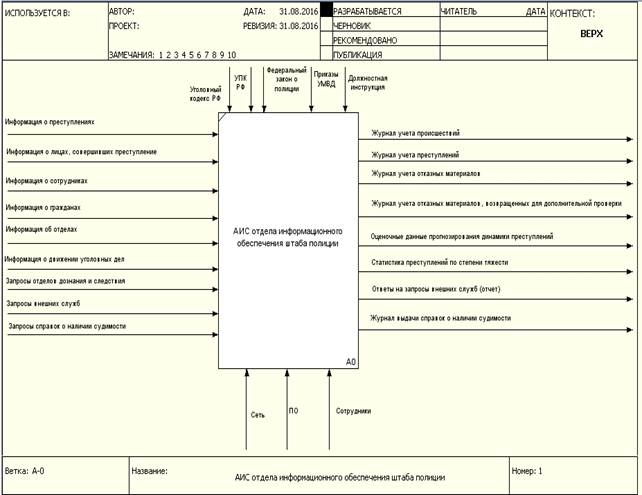

На рисунке 1 представлена контекстная диаграмма работы АИС ОИО штаба полиции, в которой определены входные и выходные потоки данных.

Рисунок 1. Контекстная диаграмма работы АИС ОИО штаба полиции

Входная информация:

- информация о преступлениях;

- информация о лицах, совершивших преступление;

- информация о сотрудниках;

- информация о гражданах;

- информация об отделах;

- информация о движении уголовных дел;

- запросы отделов дознания и следствия;

- запросы внешних служб;

- запросы справок о наличии судимости.

К выходным данным АИС ОИО штаба полиции относятся:

- журнал учета происшествий;

- журнал учета преступлений;

- журнал учета отказных материалов;

- журнал учета отказных материалов, возвращенных для дополнительной проверки;

- оценочные данные прогнозирования динамики преступлений;

- статистика преступлений по степени тяжести;

- ответы на запросы внешних служб (отчет);

- журнал выдачи справок о наличии судимости.

К управлению относится:

- Уголовный Кодекс РФ – основной источник уголовного права, однако по значимости главным источником уголовного права, как и всех других отраслей права, является Конституция Российской Федерации, в которой содержатся нормы, имеющие в том числе и уголовно-правовое значение [3];

- Уголовно-процессуальный кодекс РФ – это основополагающий нормативно-правовой акт в сфере уголовно-процессуального права, который устанавливает базисные принципы и порядок уголовного судопроизводства [2];

- Федеральный закон «О полиции»;

- Приказы УМВД;

- Должностная инструкция.

К механизму относится:

- сеть;

- программное обеспечение;

- сотрудники.

Следующим шагом после построения контекстной диаграммы является построение диаграммы нулевого уровня.

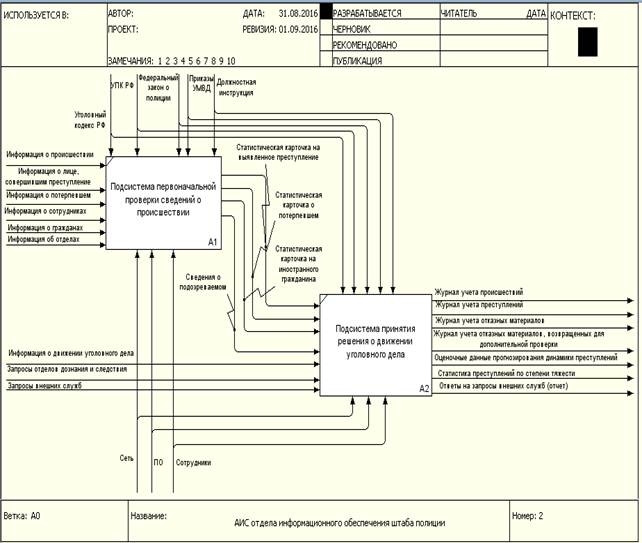

Изображение контекстной диаграммы нулевого уровня показано на рисунке 2.

Рисунок 2. Диаграмма нулевого уровня АИС ОИО штаба полиции

Контекстная диаграмма нулевого уровня строится путем декомпозиции контекстной диаграммы нулевого уровня и содержит следующие подсистемы:

-подсистема первоначальной проверки сведений о происшествии;

-подсистема принятия решения о движении уголовного дела.

Данные процессы отражают основные направления деятельности отдела информационного обеспечения штаба полиции, автоматизированные в АИС ОИО штаба полиции.

Следующим шагом является построение диаграмм декомпозиции основных её процессов.

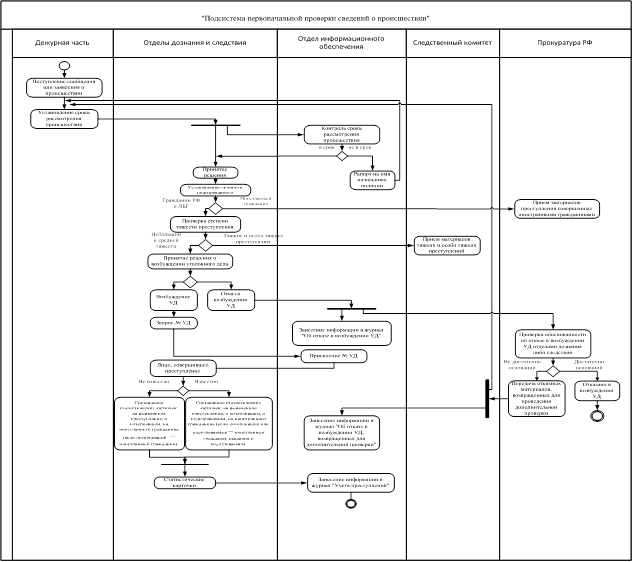

На рисунке 3 представлена декомпозиция блока А1 – «Подсистема первоначальной проверки сведений о происшествии».

Рисунок 3. Декомпозиция «Подсистемы первоначальной проверки сведений о происшествии»

В подсистеме первоначальной проверки сведений о происшествии происходит установление срока рассмотрения происшествия начальником полиции или его заместителем и заносится в книгу учета происшествий. Далее отдел информационного обеспечения контролирует выставленный срок, при не соблюдении срока рассмотрения происшествия отделом дознания либо следствия, отдел информационного обеспечения пишет рапорт на имя начальника полиции. Если дело рассмотрено в выставленные сроки, происходит установление личности подозреваемого, если установлено, что подозреваемый гражданин иностранного государства, то дело передается в Прокуратуру РФ. В случае когда гражданин России и ЛБГ (лицо без гражданства) дело рассматривается отделом дознания, либо следствия. Далее происходит проверка степени тяжести преступления, тяжкие и особо тяжкие преступления переходят в Прокуратуру РФ. Небольшой и средней тяжести рассматриваются отделами следствия и дознания. Следующим этапом является принятие решения о возбуждении уголовного дела. При отказе в возбуждении уголовного дела, отдел информационного обеспечения фиксирует информацию об отказе в возбуждении в журнале «Об отказе в возбуждении уголовного дела». Материалы преступления переходят в Прокуратуру, где происходит проверка обоснованности об отказе в возбуждении уголовного дела отделами дознания либо следствия. При не достаточных обоснованиях Прокуратура возвращает материалы преступления для дополнительной проверки, отдел информационного обеспечения заносит эти данные в журнал «Об отказе в возбуждении уголовного дела, возвращенных для проведениядополнительной проверки». При возбуждении уголовного дела, отделы дознания либо следствия делают запрос номера уголовного дела в отдел информационного обеспечения. Далее отделы дознания либо следствиявыставляют статистические карточки, если лицо, совершившее преступление, не известно выставляются: статистическая карточка на выявленное преступление, статистическая карточка о потерпевшем и криминалистическая карта на иностранного гражданина (если потерпевший – гражданин другого государства). Иначе, если лицо совершившее преступление известно, составляются: статистическая карточка на выявленное преступление, статистическая карточка о потерпевшем, карточка на подозреваемого, криминалистическая карта на иностранного гражданина (если потерпевшие или подозреваемые иностранные граждане) и сведения о подозреваемом. Отдел информационного обеспечения заносит информацию со статистических карточек в журнал «Учета преступлений».

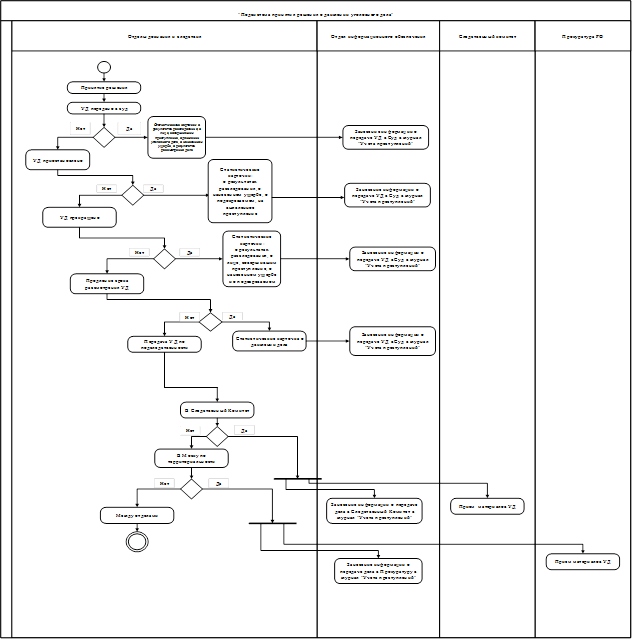

На рисунке 4 представлена декомпозиция блока А2 – «Подсистема принятия решения о движении уголовного дела».

Рисунок 4. Декомпозиция «Подсистемы принятия решения о движении уголовного дела»

В подсистеме «Принятия решения о движении уголовного дела» уголовное дело может быть: передано в суд, приостановлено, прекращено, продлен срок рассмотрения и дело может быть передано по подследственности. При передаче дела в суд выставляются статистические карточки: о результатах расследования, о лице, совершившим преступление, о движении уголовного дела, о нанесенном ущербе, о результатах рассмотрения дела, информация заносится отделом информационного обеспечения в журнал «Учета преступлений». При приостановлении уголовного дела выставляются статистические карточки: о результатах расследования, о нанесенном ущербе, о подозреваемом, на выявленное преступление (при переквалификации преступления), информация заносится отделом информационного обеспечения в журнал «Учета преступлений». При прекращении уголовного дела выставляются статистические карточки: о результатах расследования, о лице, совершившим преступление, о нанесенном ущербе и о подозреваемом, информация заносится отделом информационного обеспечения в журнал «Учета преступлений». При продлении срока рассмотрения уголовного дела выставляется карточка о движении дела, информация заносится в журнал «Учета преступлений». При передаче уголовного дела по подследственности дело может быть передано Следственный Комитет, в Москву по территориальности и между отделами. При передаче дела в Следственный Комитет материалы дела передаются в Следственный Комитет и заносится информация в журнал «Учета преступлений». При передаче дела по территориальности в Москву материалы дела передаются в Прокуратуру РФ и информация заносится в журнал «Учета преступлений». Уголовное дело может быть передано из отдела дознания в следственный отдел и наоборот.

Создание проектируемой системы обеспечит уменьшение трудоемкости работ выполняемых отделом информационного обеспечения, уменьшение времени обработки информации, уменьшение влияния «человеческого фактора» на весь процесс, уменьшение риска потери информации, уменьшение частоты появления ошибок, а также увеличение достоверности данных.

Список литературы:

1. Айкожаев Н.М. Математическая модель прогнозирования динамики преступлений: Международная научно-практическая конференция (Новосибирск, 26 июля 2016 г.). - С.1-5.
2. Последняя действующая редакция с комментариями: сайт – [Электронный ресурс] – Режим   доступа. – URL: http://stupkrf.ru/ (дата обращения: 11.09.2016).
3. Электронная библиотека: сайт – [Электронный ресурс] – Режим доступа. – URL: http://www.bibliotekar.ru/ugolovnoe-pravo-4/7.htm (дата обращения: 11.09.2016).
4. Энциклопедия Википедия: сайт – [Электронный ресурс] – Режим доступа.URL:https://ru.wikipedia.org/wiki/Информационная_модель (дата обращения: 01.09.2016).
