РАЗРАБОТКА АЛГОРИТМИЧЕСКОГО ОБЕСПЕЧЕНИЯ САР ТЕМПЕРАТУРНОГО РЕЖИМА ПЛАВИЛЬНЫХ АГРЕГАТОВ

Маманазаров Улугбек Бахтиёр угли

магистрант кафедры инфокоммуникационных технологий, Национальный исследовательский технологический университет «МИСиС»

РФ, г. Москва

DEVELOPING THE ALGORITHMIC SUPPLY OF ACS OF THE TEMPERATURE MODE OF MELTING UNITS



Ulugbek Mamanazarov

master’s degree student, department of Infocommunication technologies National University of Science and Technology «MISiS»

Russia, Moscow



АННОТАЦИЯ

Цель работы – разработка алгоритмического обеспечения САР температурного режима плавильных агрегатов и соотношения расходов газ-воздух.

ABSTRACT

The aim of the work is to develop the algorithmic supply of ACS of the temperature mode of melting units and the ratio of gas-air flow rate.



Ключевые слова: САР, система автоматического регулирования, температурный режим, ПАЗ.

Keywords: ACS, automatic control system, temperature mode, emergency protection.



Для эффективной работы плавильных агрегатов необходимо учесть ряд факторов, которые непосредственно влияют на процесс плавки. Это состояния технического и программного обеспечения функционирования САР температурного режима в ОУ, своевременная комплексная или частичная модернизация по нынешним требованиям рынка.

В данной работе рассмотрен вопрос модернизации алгоритмического обеспечения программной части САР температурного режима плавильных агрегатов, в которых источником теплоты является химическая энергия газообразного топлива. Для оптимального сгорания газообразного топлива требуется держать на определенном уровне соотношения расходов газа и воздуха. А также разработан алгоритм работы системы противоаварийной защиты ПАЗ.

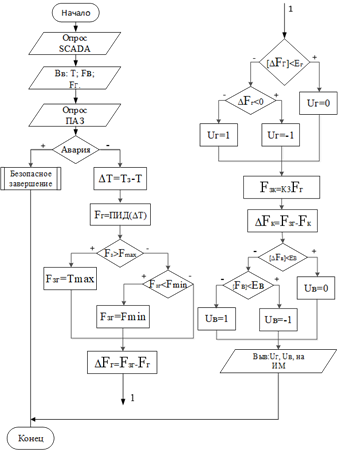

Разрабатываемый алгоритм работы САР должен отражать в себе следующие этапы (см. рис. 1. а): опрос датчиков температуры, разрежения, расхода газа, расхода воздуха, положения газовой задвижки; опрос SCADA-системы на задание; опрос контроллера ПАЗ на наличие аварийной ситуации, если аварии нет, то происходит расчёт рассогласования по температуре; формирование задания по расходу газа ПИД регулятором; ограничение задание по минимальным и максимальным значениям; расчёт рассогласования по расходу газа; выработка управляющего воздействия через трёхпозиционное реле; расчёт необходимого количества воздуха через коэффициент газ-воздух; расчёт рассогласования по расходу воздуха; вывод управляющих сигналов по изменению расхода газа и воздуха на исполнительные механизмы.

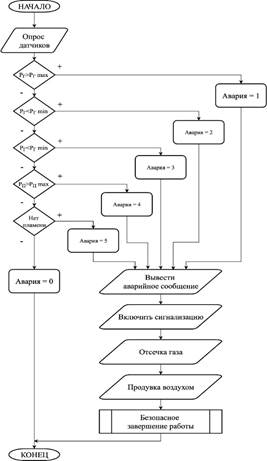

С помощью спроектированного алгоритма работы системы ПАЗ (см. рис. 1. б), описывающего порядок действий для обнаружения и предотвращение аварийных ситуаций, осуществляется опрос датчиков на предмет контроля давления газа и воздуха, наличия пламени в пространстве печи. В случае обнаружения недопустимых отклонений этих параметров от заданных значений, отсутствия пламени, идентифицируется аварийная ситуация, выводится сигнализирующее сообщение о ней в системе визуализации, и принимается решение в зависимости от критичности аварии (см. рис. 2).





а)                                                                                б)

Рисунок 1. Разработанные алгоритмы САР температурного режима плавильных агрегатов



Список литературы:

  1. Кривоносов В. А. Моделирование систем. Методические указания к курсовой работе – Старый Оскол.: СТИ НИТУ МИСиС, 2014. – 21 с.
  2. Осипова Н. В. «Математическое моделирование объектов и систем управления». Учебное пособие для студентов специальности 27.04.04 - «Управление и информатика в технических системах» – Москва.: НИТУ МИСиС, 2017. – 50 с.
  3. Купряков, Ю.П. «Отражательная плавка медных концентратов» – М.: Металлургия, 2012. – 352 с.
