ПОВЫШЕНИЕ БЕЗОПАСНОСТИ КОМАНДИРА ТАНКА ПРИ ИСПОЛЬЗОВАНИИ ЗЕНИТНОГО ПУЛЕМЕТА

Бородкин Дмитрий Николаевич

студент кафедры «Гидромеханика и транспортные машины», Омский государственный технический университет,

РФ, г. Омск

Чавриков Иван Евгеньевич

студент кафедры «Гидромеханика и транспортные машины», Омский государственный технический университет,

РФ, г. Омск

Научный руководитель Залознов Иван Павлович

канд. техн. наук, доц., кафедра «Гидромеханика и транспортные машины» Омский государственный технический университет,

РФ, г. Омск

IMPROVING THE SAFETY OF THE TANK COMMANDER WHEN USING AN ANTI-AIRCRAFT MACHINE GUN



Dmitry Borodkin

student, Hydraulic mechanics and transport machines department, Omsk State Technical University,

Russia, Omsk

Ivan Chavrikov

student, Hydraulic mechanics and transport machines department, Omsk State Technical University,

Russia, Omsk

Ivan Zaloznov

scientific adviser, Ph.D. tech. Sciences, Assoc. of Hydraulic mechanics and transport machines department, Omsk State Technical University,

Russia, Omsk



АННОТАЦИЯ

В статье описан проект модернизации броневого щита зенитного пулемета танка для повышения защиты командира танка при сохранении необходимой обзорности. На существующих конструктивных решениях в передней части зенитного пулемета не установлены броневые щиты для сохранения обзорности. Это значительно снижает безопасность командира танка при использовании зенитного пулемета. Внедрение переднего щита из бронестекла позволит повысить безопасность командира танка при сохранении необходимой обзорности.

ABSTRACT

The article describes a project to modernize the armor shield of an anti-aircraft machine gun of a tank to increase the protection of the tank commander while maintaining the necessary visibility. Existing design solutions do not have armor shields installed in the front of the anti-aircraft machine gun to maintain visibility. This significantly reduces the safety of the tank commander when using an anti-aircraft machine gun. The introduction of a front shield made of armored glass will increase the safety of the tank commander while maintaining the necessary visibility.



Ключевые слова: танк; зенитный пулемет, безопасность.

Keywords: tank; anti-aircraft machine gun, security.



В вооруженных силах Российской Федерации (ВС РФ) основной боевой единицей считается танк Т-72Б3. Установленное на танке вооружение используется при ведении боевых действий для уничтожения защищенных объектов, наземных огневых средств и воздушных целей, а также для осуществления сопровождения мотострелковых подразделений и колонн техники, решения стратегических и тактических задач в наступлении, разведке и обороне.

Не смотря на множество модернизаций остается много проблем требующих доработок танка Т-72 [1]. Одной из проблем Т-72Б3 является высокая опасность использования зенитного пулемета 12,7 «Корд», установленного на открытой турельной установке танка. Ведение огня с применением зенитного пулемета, командир танка осуществляет при открытом люке. Прицеливание и наведение осуществляется вручную. При ведении огня из зенитного пулемета в указанных условиях существует значительная вероятность ранения командира танка. Современные вооруженные конфликты не редко происходят в условиях плотной городской застройки. Против танков могут применяться гранатометы. В таких условиях танк плохо защищен сверху и использование зенитного пулемета для обороны также оправдано.

Частично защиту командира танка Т-72Б3 при использовании зенитного пулемета решает броневая кабина, созданная на Уральском Вагонном Заводе (УВЗ). Кабины выполнена из стальных броневых листов, закрывающих боковую и заднюю полусферу. Размещенные смотровые окна из бронестекла имеют малые размеры, что значительно ограничивает обзор.

Кардинально решить задачу защиты командира танка при использовании зенитного пулемета можно за счет применения дистанционного управления пулеметом и системы дистанционного визуального наблюдения, однако реализации потребует значительных ресурсов, кроме того, системы видеонаблюдения затрудняют эффективность определения расстояния до цели.

Анализ конструкции защитной кабины танка Т-72Б3 показал незащищенность командира танка с передней стороны, так как для сохранения обзорности броневые листы передней полусферы не предусмотрены [2].

Рассмотрев транспортные средства специального назначения на базе колесных машин, пришли к выводу, что в качестве аналога для решения данной проблемы можно использовать броневую защиту транспортной машины RG-33 MRAP II (производитель Denel Vehicle Systems-DVS). На данной транспортной машине установлены в передней полусфере два защитных бронестекла по обе стороны от ствола зенитного пулемета, обеспечивая возможность вертикального хода ствола, а также обзор и повышение безопасности стрелка.

Предлагаемым техническим решением будет установка на поворотный стол зенитного пулемета танка Т-72Б3 бронестекла криволинейной формы, закрепляемого ближе к командиру танка. Это решение позволит сделать защитный щит цельным, расположить его ближе к командиру и максимально повысит безопасность использования зенитного пулемета. При этом сохраняется необходимая обзорность. Криволинейная поверхность бронестекла обеспечит также лучшую безопасность, так как осколки или пули с большей вероятностью будут отлетать по касательной. Конструкция броневого стекла будет изготавливаться по заданным размерам и соответствовать требованиям ГОСТ Р 50963-96 по классу 6А [3].

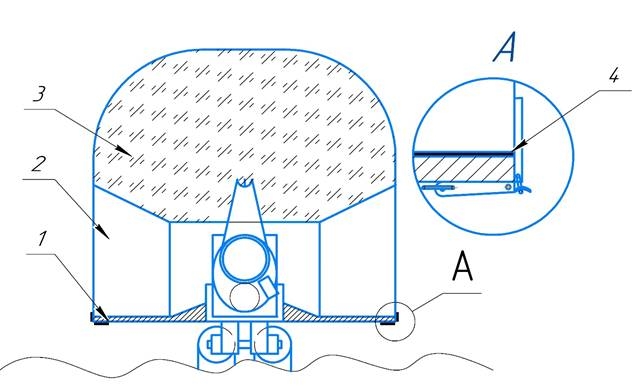

Рисунок 1. Броневой щит из бронестекла



Броневой щит из бронестекла будет закреплен на открытой турельной установке, приваренной к ней дополнительного крепления (1) для надежной фиксации его будут установлены фиксаторы, также будет лежать резиновая прокладка (4) для прочного закрепления. Сам каркас (2) будет выполнен из металла, а верхняя часть будет выполнена из броневого стекла (3).

При установке данного броневого щита совместно с кабиной разработанного УВЗ, командир танка будет защищен, а также иметь отличное наблюдение за полем боя и лучшего обнаружения целей. При этом останется возможность вести огонь по низколетящим объектам. Класс броневого стекла позволяет защищать командира от многих видов средств поражения, толщина стекла составляет 95 мм. Так как данный броневой щит является съёмным, то в случае повреждения запасной броневой щит будет находиться в запасных инструментах и принадлежностях. Использование данной конструкции дает возможность оперативного демонтажа в случае установки оборудования для подводного вождения танка.

Использование предложенной модернизации защиты командира танка при использовании зенитного пулемета улучшает защищенность, сохраняет обзор, а также возможность ведения огня из зенитного орудия без ограничения подвижности ствола. Модернизация не предполагает значительных материальных затрат и не ограничивает существующие конструктивные решения танка Т-72Б3.



Список литературы:

  1. Танк Т-72. Техническое описание и инструкции по эксплуатации. Книга первая. Москва: Военное издательство, 1986. – 107 с.
  2. С.В. Устьянцев, Д.Г. Колмаков Т-72/ Т-90 Опыт создания отечественных основных боевых танков. Нижний Тагил: Открытое акционерское общество «Научно-производственная корпорация «Уралвагонзавод имени Ф.Э. Дзержинского», 2013. – 304 с.
  3. ГОСТ Р 50963-96 Защита броневая автомобилей. Общие технические требования.
