СОВЕРШЕНСТВОВАНИЕ СИСТЕМЫ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ ОБЪЕКТОВ МАШИНОСТРОЕНИЯ

IMPROVING THE FIRE PROTECTION SYSTEM FOR ENGINEERING FACILITIES

Anastasia Beklaryan

student engineering and technical expertise and criminalistics of the faculty of distance learning Siberian fire and rescue Academy of the Ministry of emergency situations of Russia

Russia, Zheleznogorsk

АННОТАЦИЯ

В статье анализируются основные причины возникновения пожароопасных ситуаций на объектах машиностроения. Описываются горючие вещества и материалы, используемые в данных производствах.

Рассматриваются вопросы совершенствования системы противопожарной защиты объектов машиностроения путем применения газоаналитической системы с использованием газоанализаторов, для определения возможного пожара на конкретном участке подземных кабельных линий электропередачи.

На данном этапе развития в качестве системы раннего обнаружения пожара электрооборудования используется система на основе термосенсора и установленного газового датчика.

ABSTRACT

The article analyzes the main causes of fire-hazard situations at engineering facilities. It describes the combustible substances and materials used in these industries.

The issues of improving the fire protection system of engineering facilities by applying a gas analysis system using gas analyzers to determine a possible fire on a specific section of underground cable transmission lines are considered.

At this stage of development, a system based on a thermosensor and an installed gas sensor is used as an early fire detection system for electrical equipment.

Ключевые слова: производственный объект, объект машиностроения, пожарная безопасность, газоаналитическая система, газоанализатор, кабельные электролинии.

Keywords: production facility, engineering facility, fire safety, gas analysis system, gas analyzer, cable lines.

Объекты машиностроения – крупные промышленные объекты, характеризующиеся высокой пожарной опасностью, а также сложностью технологических процессов. Количество работников в таких организациях достигает до 100 000 человек. Поэтому вопросу пожарной безопасности на этих объектах необходимо уделять особое внимание [1].

Пожарная безопасность – состояние защищенности личности, имущества, общества и государства от пожаров [2].

Рассмотрим статистические данные по пожарам на объектах машиностроения как производственных объектов. В таблице 1 приведены статистические данные по пожарам за последние 5 лет. Так как на территории объектов машиностроения зачастую присутствуют складские помещения, анализ количества пожаров и их последствий произведем с учетом зданий складского типа [3].

Таблица 1.

Статистические данные возникновения пожаров на производственных объектах

По данным таблицы 1, наблюдается несущественная динамика изменений пожарной обстановки на объектах машиностроения.

Отметим, незначительное снижение количества пожаров в производственных зданиях, при этом их количество в складских зданиях (помещениях) остается на прежнем уровне. Число погибших и травмированных людей на пожарах имеют тенденцию к снижению, но их уровень по-прежнему остается высоким. В результате проведенного анализа установлено, что система противопожарной защиты объектов машиностроения требует совершенствования, как в части защиты материальных ценностей, так и повышения безопасности людей, работающих на данных производствах.

 Характеризуются данные объекты наличием на своей территории легковоспламеняющихся жидких и газообразных веществ таких как смесь пропан-бутана и природного газа, а также использованием значительного количества электроустановок повышенной мощности. Как правило, основной способ доставки электроэнергии осуществляется при помощи подземных кабельных электролиний, короткое замыкание которых может привести к их возгоранию, нанесению материального ущерба и созданию угрозы персоналу объекта. Пожарная нагрузка объектов машиностроения в небольшом количестве также включает твердые горючие вещества и материалы, например, мебель, выполненная из ткани и древесины [4].

Возникновение горения происходит в результате превышения токовых нагрузок, что приводит к перегреву изоляции всего сечения кабеля и возникновению открытого пламени. Вследствие потери изоляции соседних кабелей происходит серия коротких замыканий, что способствует прогрессированию горения. На площадь развитие пожара также влияет длина части кабеля, подвергшаяся перегрузки.

Пожар в поземных кабельных каналах (туннелях) характеризуется наличием высоких температур и образования значительного количества продуктов неполного сгорания. Одной из причин является то, что в перекрытиях туннелей люки всегда закрыты (по условиям технологии) и выход продуктов горения возможен лишь через вентиляционные отверстия, которые расположены обычно по торцам отсека [5].

Исследования кандидата технических наук Лукьянченко Александра Андреевича показали, что при неполном сгорании поливинилхлоридов (являющихся распространенным материалом для изготовления изоляции токопроводящих жил и защитной оболочки проводов и кабелей) выделяется значительное количество оксида углерода и водорода относительно таких распространенных горючих материалов, как дерево, бумага и т.д. (рисунок 1) [6, 7].

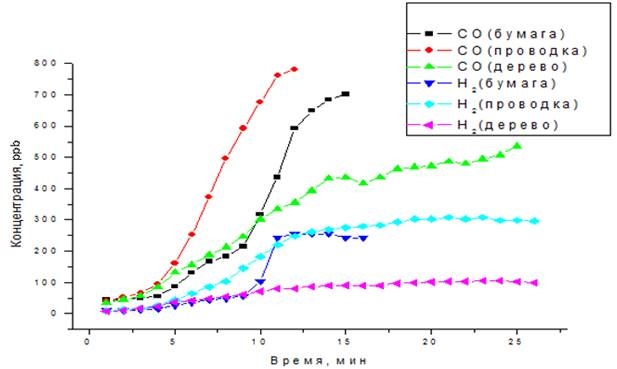

Рисунок 1. Выделение оксида углерода и водорода при пиролизе бумаги, древесины и изоляции электропроводов

Поливинилхлорид по своим свойствам является не только горючим, но и токсичным. При его сгорании выделяются хлористый водород, оксид и диоксид углерода, цианистый водород, синильная кислота и другие токсичные продукты сгорания. Выделяемая при горении пластмассы двуокись углерода при вдыхании способна полностью вытеснить кислород из крови. Действие его на организм пролонгированное, так как вещество абсорбируется на легких. Доза в 0,3% смертельна для организма [7].

С учетом проанализированных особенностей пожара в кабельных электролиниях, для своевременного и достоверного обнаружения пожара наиболее перспективным считаем использование газоаналитической системы, которая реагируя на выделение оксида углерода из поливинилхлорида (электропроводов) на стадии тления будет способствовать определению участка возможного возникновения пожара, автоматически срабатывать на отключение (переключение) подачи электропитания. Газовые пожарные извещатели следует устанавливать в электрокоммуникационных шахтах подземного типа, в которых располагаются многочисленные кабельные линии электропередач. Это позволит с наименьшей тратой времени определить место возможного возникновения пожара на участке кабельной линии и принять все необходимые меры по предотвращению его возникновения. Данная система имеет программируемый модуль, который позволить ее совместить с системой пожаротушения, таким образом получить автоматическую систему пожаротушения на основе определения газоанализатором оксида углерода.

На данном этапе развития пожарной безопасности существует подобная система раннего обнаружения пожара в электрооборудовании, отличительное свойство которой заключается в использовании термосенсора (наклейка с индикаторами температуры), который при нагреве выделяет сигнальный газ и газового датчика [8].

Список литературы:

1. Колесов И.М. Основы технологии машиностроения: Учебник для машиностроительных вузов. - М.: Машиностроение, 1997. - 592 с.
2. Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности».
3. Электронная энциклопедия пожарного дела. Статистика возникновения пожаров 2014-2018 гг. Режим доступа – [https://www.wiki-fire.org]
4. Справочная книга по охране труда в машиностроении/Г.В. Бектобеков, Н.Н. Борисова, В.И. Коротков и др.; Под общ. ред. О.Н. Русака – Л.: Машиностроение. Ленинград. отделение, 1989. - 541 с.
5. Микеев А.К. Противопожарная защита АЭС. – М.: Энергоатомиздат, 1990. – 432 с.
6. Федоров А.В., Лукьянченко А.А., Соколов А.В. Газовые пожарные извещатели - приборы раннего обнаружения пожара. Системы безопасности охранно-пожарная сигнализация. - м.: Гротек, 2006. - 32 с.
7. Лукьянченко А.А., Основы построения системы противопожарной защиты промышленных понижающих трансформаторов на основе газового контроля водорода [Текст], / Лукьянченко А.А., Иордан В.В., Софьяновский К.И., Щетнев К.П. // Сборник тезисов докладов международной научно-практической конференции – М.: Академия ГПС МЧС России.
8. Копылов С.Н., Технология раннего обнаружения пожаров, связанных с электрооборудованием, / Копылов С.Н., Копылов П.С., Елтышев И.П., Лесив А.В., Серебрянников Е. Е. // ФГУ ВНИИПО МЧС России, ООО «Термоэлектрика» - Казань – 2019.
