АРХИТЕКТУРА  ОЛИМПИЙСКИХ  СТАДИОНОВ  XXI  ВЕКА

Пикалова  Милана  Игоревна

студент-магистрант,  факультет  архитектуры,  КазГАСА,  г.  Алматы

E-mail:

Кисамедин  Гульжан  Мустаховна

научный  руководитель,  канд.  архитектуры,  профессор;  зав.  каф.  «Архитектура  жилых  и  общественных  зданий»  в  КазГАСА,  г.  Алматы.

Статья  посвящена  архитектуре  Олимпийских  стадионов  XXI  века,  построенных  с  использованием  инновационных  технологий.

Современное  Олимпийское  движение  имеет  большое  политическое,  социальное  и  экономическое  значение  для  страны,  проводящей  Олимпийские  игры.  Это  повышает  престиж,  известность  и  дает  большой  экономический  эффект,  за  счет  инвестиций  (МОК)  Международного  олимпийского  комитета,  направленных  на  строительство  уникального,  построенного  по  последнему  слову  науки  и  техники  олимпийского  комплекса.  Большое  количество  стран  выступает  в  борьбе  за  право  проведения  олимпийских  соревнований,  а  в  разработке  самих  проектов  принимают  участие  самые  известные  архитекторы  мира.  Проводятся  международные  конкурсы  на  выявление  самых  актуальных  архитектурных  решений.  В  настоящее  время  в  истории  архитектуры  олимпийских  стадионов  сосредоточен  мировой  опыт  строительства,  каждый  из  которых  отражает  уровень  своего  времени,  однако  в  архитектуре  стадионов  XXI  века  сосредоточены  новейшие  нано-,  IT-  и  энергоэффективные  технологии,  которые  и  стали  предметом  исследования  настоящей  статьи.

«Стадион  «Австралия»»  (Рис.  1),  также  известен  как  ANZ  Stadium  —  многоцелевой  стадион,  расположенный  в  Сиднее,  Австралия.  Построен  в  1996  году,  как  главная  арена  XXVII  летних  Олимпийских  игр  (2000  год).  На  момент  окончания  постройки  вмещал  110  000  зрителей  и  являлся  самым  вместительным  стадионом  Австралии»  [1].

Рисунок  1.  Олимпийский  стадион  «Австралия»

В  период  с  2001  по  2002  года  на  стадионе  прошла  реконструкция,  ее  целью  было  уменьшить  размер  и  предать  игровому  полю  овальную  форму.  В  марте  2002  года  был  завершен  второй  этап  реконструкции,  во  время  которого  удалили  два  крыла-стенда  с  обоих  концов  стадиона,  реконструкцию  сидений  сделали  на  нижнем  уровне  (мобильные  сидения  на  рельсах).  На  третьем  этапе  прошла  работа  над  изменением  крыши  (2003  г.),  над  стадионом  возвели  раздвижную  конструкцию  крыши.  Это  решение  сократило  количество  посадочных  мест  до  83  500  при  прямоугольном  расположении  трибун  и  82  500  при  овальном  расположении.  После  реконструкции  стадион  обрел  название  “ANZ  Stadium”.  Разработчики  компания  Populous  совместно  с  предприятием  Bligh  Lobb  Sports  Architecture.

«Ключевая  особенность  конструкции  стадиона  полупрозрачная  крыша  из  поликарбоната  для  минимизации  теней  и  попадания  прямых  солнечных  лучей  на  игровое  поле.  Крыша  из  гигантских  плиток  10х10м2  из  поликарбоната,  разделена  серией  дренажных  водостоков  из  нержавеющей  стали.  Вся  структура  из  достаточно  гибких  материалов,  чтобы  справиться  с  изменением  формы  плоскости  крыши  и  расширения  поликарбоната  при  высокой  температуре  от  солнечных  лучей»  [6].

«Инновации.  Стадион  представляет  собой  модель  зеленой,  функциональной,  экономичной  конструкции  и  до  сих  пор  считается  одним  из  самых  экологически  устойчивых  стадионов  в  мире.  Инновационные  экологические  меры  стадиона,  это  утилизации  дождевой  воды  с  крыши  в  подземные  резервуары  для  орошения  поля  и  ряда  пассивных  мер  проектирования,  включая  вентиляцию  и  естественное  охлаждение  /  обогрев,  на  газовой  когенерационной  системе»  [8].

Олимпийский  Стадион  "Спирос  Луис"  —  стадион  в  Афинах,  Греция  (Рис.  2).  «Название  арене  было  дано  в  честь  первого  победителя  олимпийского  марафона  1896  года.  Был  построен  специально  для  чемпионата  Европы  по  легкой  атлетике  1982  года.  Вместимость  —  71  030»  [2]  .

Рисунок  2.  Стадион  «Спирос  Луис»

Стадион  подвергся  реконструкции  специально  к  Летним  Олимпийским  играм  2004  г.  (Афины).  Проект  по  реконструкции  разработал  испанский  архитектор  Сантьяго  Калатрава.  Основным  архитектурным  вмешательством  олимпийского  стадиона  стало  изменение  кровли.  Изначально  крыша  была  спроектирована  из  стекла.  Но  выполнить  ее  из  этого  материала  было  трудно  из-за  большого  веса,  сложности  с  изгибанием  стекла  и  т.  д.  В  итоге  нашлось  альтернативное  решение,  это  поликарбонат,  как  и  в  конструкции  кровли  стадиона  «Австралия».  Этот  материал  по  свойствам  аналогичен  стеклу,  но  не  имеет  перечисленных  минусов,  его  применение  устроило  проектировщика,  и  власти  Греции.

«Крыша  (Рис.  3)  представляет  собой  динамическую  структуру.  Ее  главная  особенность  —  две  металлических  арки  длиной  по  300  метров  каждая  с  вершиной  на  высоте  78  метров.  Арки  охватывают  стадион  в  продольном  направлении  и  каждая  несет  купол.  Общая  конструкция  крыши  весит  около  17  тыс.  тонн  и  охватывает  площадь  почти  в  25,000  м²,  тем  самым  защищая  от  прямого  света  и  дождя  75,000  зрителей.  Арки  связаны  между  собой  тонким  кабелем,  к  которому  и  прикреплены  листы  поликарбоната  толщиной  12  мм  шириной  1  м  и  длиной  5  м.  Поликарбонат  был  выбран  не  только  из-за  его  высокой  прозрачности,  но  из-за  того,  что  он  намного  легче,  чем  стекло.  Фактически,  листы  поликарбоната  весят  всего  14,4  кг/м2,  что  более  чем  в  два  раза  меньше  плотности  стекла»  [9].

Рисунок  3.  Крыша  стадиона

«Пекинский  национальный  стадион  (Рис.  4;  5),  также  известный  как  «Птичье  гнездо»  —  многофункциональный  спортивный  комплекс,  созданный  для  проведения  летних  Олимпийских  игр  2008  года  в  Пекине  (Китай).  Вместимость  91  000»  [3].

Рисунок  4.  Стадион  «Птичье  гнездо»

Рисунок  5.  Ночная  подсветка  здания  показывает  его  структуру

Проект  стадиона  был  отобран  на  конкурсной  основе  в  2001  году,  победителем  стало  швейцарское  бюро  Херцог  и  Де  Мерон.

«Стадион  имеет  достаточно  интересный  и  необычный  внешний  вид.  Трибуны  стадиона  находятся  на  бетонной  «чаше».  Вокруг  этой  «чаши»  расположены  24  ферменные  колонны  (Рис.  6),  поверх  которых  находятся  переплетения  кривых  металлических  балок»  [3].

Рисунок  6.  Двадцать  четыре  фермы  —  опоры  здания  переплетены  «стяжками»

«Наружный  стальной  скелет  —  важный  архитектурный  элемент,  предстояло  из  стальных  конструкций  (общей  длиной  36  км)  свить  "Птичье  гнездо",  именно  это  превратило  стадион  в  настоящий  шедевр,  общественный  и  культурный  объект  ставший  образцом  Китайского  хай-тековского  совершенства  и  визитной  карточкой  столицы.»  [10]

Рисунок  7.  Переплетение  с  натянутыми  пленками  из  этилентетрафторэтилена

«Для  покрытия  спортивной  крыши  использовался  этилен  тетрафторэтилен  (ETFE)  (Рис.  7)  нового  поколения,  обладающий  такими  свойствами  как:  легкость,  прочность,  звукопоглощение,  атмосфероустойчивость,  пожароустойчивость  и  не  отражение  света.  Для  этого  потребовалось  40  тысяч  квадратных  метров  материала  и  обошлось  в  8  миллионов  долларов.  В  конструкции  использована  система  солнечной  энергии  (Schneider  Electric)  на  крыше  билетных  касс  и  система  сбора  воды,  которая  позволяет  ежегодно  собирать  до  58  000  т  дождевой  воды  для  нужд  орошения  и  очистки.  Нижняя  часть  навеса  сформирована  из  PTFE  (политетрафторэтилен)  —  полупрозрачноый  материал,  часть  акустического  потолка.  Полости  между  прутьями  заполнены  «подушками»  из  ETFE»  [10]

«Наружные  стены  чаши  просвечиваются  сквозь  стальную  конструкцию  традиционным  ярко-красным  цветом.  Наряду  с  такими  главными  качествами  краски  как  стабильность  цвета,  степень  глянца  и  универсальность  применения  на  таких  разнообразных  основаниях  как  бетон,  штукатурка,  кирпичная  кладка,  гипсокартон  и  металл,  особо  важным  была  долговечность  системы  покрытия.  Чтобы  соответствовать  этим  требованиям,  как  для  наружных,  так  и  внутренних  работ  был  применен  Amphibolin  —  первая  универсальная  краска  с  минимумом  эмиссий  и  без  растворителей  (E.L.F.).  Разработанная  в  соответствии  с  концепцией  чистых  фасадов  Caparol  Clean  Concept  (CCC),  краска  Amphibolin,  благодаря  наноструктурной  поверхности,  уменьшает  прилипание  частичек  грязи.  Пигменты  c  фотокаталитическим  эффектом  расщепляют  прилипшие  частички  грязи,  которые  потом  легко  смываются  дождем»  [7,  с.  5].

Благодаря  использованию  полиэтилена  акустическая  изоляция  стадиона  должна  быть  очень  высокой.  Плюс  полиэтилена  в  создании  равномерного  распределения  света,  минус  —  воздух  будет  также  нагреваться  равномерно,  это  может  привести  к  ужасным  условиям  для  находящихся  на  стадионе  в  жаркую  погоду.  Главное  способность  системы  кондиционирования,  справляется  с  предотвращением  парникового  эффекта.  И  все  же,  стадион  по  праву  можно  считать  одним  из  самых  выдающихся  архитектурных  сооружений  XXI  века.

Лондонский  Олимпийский  стадион  (Рис.  8)  —  многофункциональный  спортивный  комплекс,  созданный  для  проведения  летних  Олимпийских  игр  2012  года  в  Лондоне  (Великобритания).  Рассчитан  на  80  000  мест.

Рисунок  8.  Олимпийский  стадион.  Лондон

Стадион  разработала  американская  компания  Populous  (ранее  HOK  Sport)  (один  из  мировых  лидеров  в  проектировании  стадионов)  совместно  со  знаменитый  британским  архитектором  Питером  Куком.  При  строительстве  стадиона  большое  внимание  уделили  применению  “зеленых”  технологий,  особенно  экологичных  материалов  или  материалов  из  строительного  мусора  и  отходов.  C

«Олимпийский  стадион  вмещает  80  тысяч  зрителей,  а  хитрость  архитекторов  позволяет  после  закрытия  Игр  трансформировать  его  в  стадион  на  25  тысяч  посетителей.  «Такое  преобразование  от  80,000  до  25,000  мест  раньше  никогда  не  делалось,  —  говорит  руководитель  проекта  Филипп  Джонсон,  —  Мы  делаем  это,  чтобы  проект  был  рентабельным  и  жизнеспособным  в  дальнейшем».  Одной  из  сложностей  строительства  было  то,  что  на  момент  утверждения  проекта  в  нем  учитывалось  применение  огромного  количества  стали  для  возведения  главных  конструкций.  Конструкторы  предложили  разместить  базовое  количество  мест  (25,000)  на  низкой  платформе  прямо  на  земле.  Платформу  поддерживали  пять  тысяч  железобетонных  свай,  уходящих  под  землю  на  20  метров.  В  результате  потребление  стали  удалось  сократить  на  75  %.  Временные  места  (55  тысяч)  поддерживает  легкая  конструкция  из  112  стальных  элементов,  монтаж  и  демонтаж  которых  по  задумке  происходит  очень  быстро.  Они  выкрашены  в  черный  цвет,  чтобы  не  привлекать  особого  внимания  посетителей  и  создавать  спокойную  атмосферу.  Крыша  стадиона  весом  496  тонн  поддерживается  конструкциями  белого  цвета.  Она  прикрывает  2/3  зрителей  и  обтянута  белой  тканью»  [4]  .

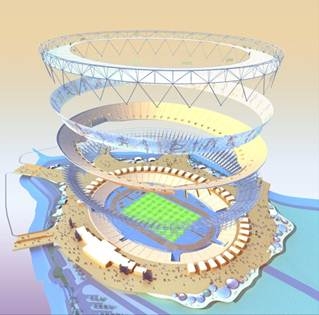

Рисунок  9.  Олимпийский  стадион.  Лондон.  Схема  конструкций.  Слои  стадиона  в  разобранном  виде

Рисунок  10.  Олимпийский  стадион.  Лондон.  Разрез

«Особенности  Олимпийского  стадиона  Олимпиады  2012  года:

·Низкоуглеродный  бетон.  Сделанный  из  промышленных  отходов,  данный  бетон  содержит  на  40  процентов  меньше  углерода,  нежели  обычный  бетон.

·Верхнее  кольцо  стадиона  было  выстроено  из  остатков  газовых  труб.

·Туалеты  выстроены  из  переработанных  контейнеров  со  всеми  необходимыми  очистительными  сооружениями.

·Дробленый  бетон,  переработанный  из  других  частей  Олимпийского  парка,  был  помещен  в  фундамент  стадиона,  создавая  прочную  конструкцию.

·Использовались  легкометаллические  стальные  конструкции,  как  часть  плана  по  сокращению  материалов  для  строительства.

·500  000  растений  высажены  в  районе  Олимпийского  парка.

·Олимпийский  стадион  на  75  процентов  легче  из-за  использования  лёгких  стальных  конструкций,  в  сравнении  с  другими  стадионами.

·Олимпийский  стадион  имеет  2821-футовую  окружность  и  197-футовую  высоту.

·Одновременно  более  650  рабочих  работали  над  стадионом.  Всего  было  задействовано  более  5000  человек.

·Олимпийский  стадион  имеет  более  150  км  силовых  кабелей»  [5].

Таблица  1.

Основная  характеристика  стадионов

Тенденции  развития  архитектуры  современных  олимпийских  стадионов  определяются  исходя  из  учета  изменений  в  сфере  спортивных  технологий  и  программ  соревнований,  возможности  использования  новейших  технологических  достижений  в  сфере  архитектуры  и  строительства.

Основой  качественного  развития  спортивных  сооружений  являются  принципы  непрерывного  роста  модернизации  технологий  строительства.
