ПРИМЕНЕНИЕ САМОХОДНЫХ МОДУЛЬНЫХ ТРАНСПОРТЕРОВ ПРИ СТРОИТЕЛЬСТВЕ ПУТЕПРОВОДОВ

Рахматуллина Лейсан Талгатовна

студент 5 курса, кафедра «Мосты и транспортные тоннели», КазГАСУ, г. Казань

E-mail: kgasu_80@mail.ru

Голубев Николай Владимирович

научный руководитель, доцент кафедры «Мосты и транспортные тоннели», КазГАСУ, г. Казань

В строительстве зданий и сооружений в нашей стране зачастую применяются технологии, использование которых стало экономически нецелесообразным в связи с появлением на мировом рынке стройиндустрии новейших машин и механизмов. Задачей для современного инженера являются разработка и внедрение наиболее эффективных и передовых методов ведения работ. В рамках данной статьи рассматривается новая область применения самоходных модульных транспортеров. В строительстве путепроводов на скоростных автомагистралях данные транспортеры можно использовать для надвижки целиком собранных пролетных строений в проектное положение. Метод позволяет значительно ускорить процесс строительства, а также минимизировать затраты, связанные с монтажом конструкций. Обеспечение безопасности и непрерывности движения транспорта на действующей автомагистрали на срок строительства путепровода гарантировано.

Рассмотрим предлагаемую технологию на конкретном примере.

Проектируемый путепровод пересекает автомагистраль М1 «Беларусь» на 19 км, техническая категория автомагистрали — IБ. Задача, поставленная при проектировании данного путепровода, заключается в том, чтобы создать беспрепятственный съезд автомобильного транспорта к примыкающей дороге, ведущей в инновационный центр «Сколково».

Путепровод в плане расположен на прямой и пересекает автомагистраль под углом. В продольном профиле путепровод имеет уклон 5+.

Габарит запроектированного путепровода 11,5 м с шириной тротуаров 0,75 м. Статическая схема путепровода 15+61+15 м, мост является разрезной системой.

Крайние пролетные строения длиной 15 м запроектированы из 8 преднапряженных балок. Монтироваться балки будут при помощи небольшого крана.

Металлическое пролетное строение, пересекающее непосредственно проезжую часть автомагистрали, представляет собой конструкцию из двух П-образных блоков, объединенных ортотропной плитой. Для этого пролетного строения и будут использоваться самоходные модульные транспортеры.

Этот метод ведения работ можно назвать своего рода «надвижкой», где установка в проектное положение целиком собранного пролетного строения осуществляется прямо «с колес». Для монтажа используются самоходные транспортеры итальянской фирмы “Cometto”. Использование данных механизмов позволяет значительно сократить продолжительность строительства. Ранее самоходные модули применялись лишь для перевозки крупногабаритных и тяжеловесных грузов. Примером может послужить длительное сотрудничество производителя данных модулей с НАСА. С 1983 года именно самоходные транспортировщики “Cometto” осуществляли перевозку многоразовых транспортных космических кораблей ШАТТЛ к стартовой площадке космодрома на мысе Канаверал [2].

Сборочная площадка находится в непосредственной близости от проезжей части. Работы по сборке пролетного строения ведутся без создания каких-либо помех движению транспорта на автомагистрали. Пролетное строение монтируется целиком, на временных опорах из элементов МИК-С: сначала собираются монтажные марки, затем подаются средние ортотропные плиты, заранее подвергнутые укрупнительной сборке на земле. Завершающим этапом является монтаж консольных ортотропных плит (рис. 1).

Рисунок 1. Сборка металлического пролетного строения на временных опорах из элементов МИК-С

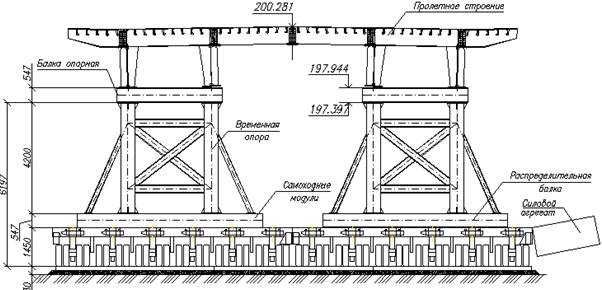

Как только работы по сооружению пролетного строения будут завершены, на сборочную площадку доставляются самоходные модульные транспортеры, на платформе которых сооружаются временные опоры, например, из труб и двутавров (рис. 2).

Рисунок 2. Устройство временных опор из неинвентарных металлоконструкций на платформе самоходных модульных транспортеров

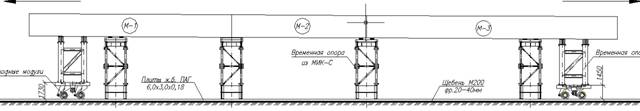

Далее вся нагрузка с МИК-С передается на временные опоры, находящиеся на платформе модулей (рис 3). Далее осуществляется «надвижка» пролетного строения. При помощи бортового компьютера можно менять направление колес по продольной и поперечной программе, а также по типу «карусель». Для опускания пролетного строения в проектное положение используется возможность подвески транспортеров: их платформа может подниматься и опускаться в пределах 1130—1730 мм.

Рисунок 3. Общий вид сборочной площадки

Подъем и опускание рабочей платформы может производиться в «параллельном» режиме, идеально подходящем для перевозки сверхтяжелых и негабаритных грузов и, особенно, для перевозок в режиме Ro-Ro, благодаря большому ходу гидравлических подвесок, установленных на данных транспортерах [1].

Для конкретного примера «надвижки» пролетного строения предусмотрено использование 4-х самоходных модулей с размерами рабочей площадки 9х3 м. Комбинировать модули между собой можно как в продольном, так и в поперечном направлениях. Для данного пролетного строения 2 модуля стыкуются между собой в продольном направлении, образуя платформу длиной 18 м, шириной 3 м. К одному из модулей подсоединяется силовой агрегат, который является движущей силой, так называемым «тягачом» (рис. 4).

Рисунок 4. Общий вид сборочной площадки (план)

Самоходными модули являются благодаря вышесказанному силовому агрегату Power Pack мощностью 110 кВт с дизельным двигателем. Наибольшим преимуществом данного силового агрегата является тот фактор, позволяющий производить работы в стесненных условиях, какими и являются условия ведения работ на скоростной автомагистрали.

Силовой агрегат обеспечивает надежное управление всей транспортировочной системой (конвоем).

Конвой, состоящий из различных модулей типа MSPE, может управляться как с клавиатуры, находящейся на панели управления силового агрегата, так и с пульта дистанционного управления — кабельного или радио.

По желанию покупателя на модуль или на силовой блок может быть установлена одноместная кабина для оператора [1].

Ниже приведены технические характеристики используемых модулей [1].

Таблица 1.

Технические характеристики модуля типа MSPE 6/4/3.0

Единственным недостатком данных механизмов является их дороговизна. Приобретение является экономически невыгодным для строительства одного объекта, т. к. стоимость одного модуля составляет около 700 тыс. евро. Поэтому их использование оправдано для объектов линейного строительства. Для разового же использования достаточно воспользоваться услугами перевозчика. Стоимость аренды техники является вполне приемлемой, и составляет ориентировочно 165 евро/ось за сутки.

Описанный метод ведения работ отличается выгодным техническим решением с экономической точки зрения, т. к. отсутствие помех движению транспорта на автомагистрали категории IБ на время строительства подразумевает и отсутствие транспортных издержек. Применение разработанной, принципиально новой технологии наиболее целесообразно на линейном строительстве, и ее использование вполне может являться обоснованным решением многих проблем при строительстве путепроводов, пересекающих скоростные автомагистрали.
