СИСТЕМА ВОЗДУШНЫХ СИГНАЛОВ ЛЕТАТЕЛЬНЫХ АППАРАТОВ

Юсупов Айнур Айдарович

студент, кафедра информационно-измерительной техники Уфимский государственный авиационный технический университет,

РФ, г. Уфа

Токарев Владимир Петрович

научный руководитель,

канд. техн. наук, доцент Уфимский государственный авиационный технический университет,

РФ, г. Уфа

Система воздушных сигналов (СВС) летательных аппаратов (ЛА) предназначена для измерения, вычисления и выдачи на индикацию следующих высотно-скоростных параметров: высота абсолютная Набс, относительная Нотн,  скорость вертикальная Vв, истинная воздушная Vист и приборная Vпр, число маха М, а также температура воздуха Т, углы атаки α и скольжения β.

При этом используется аэрометрический метод определения параметров, основанный на измерениях определенных аэрометрических величин, построении соответствующих уравнений и их решении. Входными измеряемыми величинами являются: статическое давление атмосферы рст, динамическое давление набегающего потока воздуха (скоростного напора) рдин и температура торможения воздуха Тт.

Первые СВС были аналоговыми, примером является СВС-72. Основными недостатками таких СВС являются небольшая точность выходных параметров системы, невысокая стабильность выходных характеристик, значительные габаритные размеры и вес системы воздушных сигналов.

В дальнейшем стали разрабатываться аналого-цифровые, а затем и цифровые СВС. Примером аналого-цифровой системы служит СВС-2Ц. Аналоговая часть СВС относится к датчикам первичных параметров.

Современные цифровые СВС представляют собой набор датчиков и устройств, управляемых микропроцессором, работающим по заданной программе. Информация о величинах аэрометрических параметров используется на современных летательных аппаратах не только для визуального отображения на приборной доске летчика, но и для подачи в различные системы навигации и управления в виде электрических сигналов.

Цифровые системы воздушных сигналов позволяют более полно использовать летно-технические характеристики самолета и открывают возможности интеграции в единой системе задач, решаемых различными системами как цифровых, так и аналоговых принципах действия. Это объясняется тем, что, изменяя только программу, хранящуюся в памяти, можно добиться существенного изменения характеристик вычислителя.

На сегодняшний день практически на всех видах отечественных ЛА применяются цифровые СВС на примере СВС-85 и их модификации.

Данные СВС представляет собой счетно-решающее устройство цифрового типа, использующего в качестве датчиков полного и статического давлений, частотные датчики абсолютного давления. Система также осуществляет коррекцию восприятия статического давления и угла атаки. Имеется встроенное средство контроля, осуществляющее контроль работоспособности датчиков и вычислителей.

СВС-2Ц-У входит в состав информационных комплексов ИКВСП-2-10, ИКВСП-140-74. Она обеспечивает выработку информации обо всей совокупности ВСП, выполняя при этом компенсацию аэродинамических погрешностей и повышение динамической точности на неустановившихся режимах полета методом комплексной обработки аэрометрической и инерциальной информации. Также в составе имеется система ограничительных сигналов, которая обеспечивает формирование области допустимых в полете значений высоты, скорости, числа М, угла атаки, вертикальной перегрузки и т.д.

Современное развитие авиационной техники требует все большего совершенствования бортового оборудования в первую очередь с точки зрения точности и надежности. Поэтому для решения задач СВС предлагается следующая структурная схема:

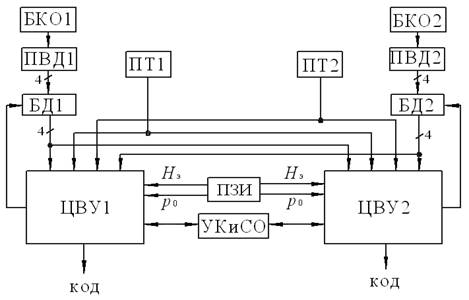

Рисунок 1. Структурная схема СВС



Структурная схема включает в себя:

  1. БКО – блок контроля обогрева;
  2. ПВД – приемник воздушных давлений;
  3. БД – блок датчиков давлений;
  4. ПТ – приемник температуры заторможенного потока воздуха;
  5. ПЗИ – пульт задатчика информации о высоте эшелона и давлении у Земли;
  6. УКиСО – устройство контроля и сигнализации отказов;
  7. ЦВУ – центральное вычислительное устройство.

В качестве приемников воздушных давлений используем ПВД-40. Он обеспечивает определение полного и статического давлений и угла атаки. А два симметрично расположенных приемника позволяют измерять и угол скольжения. ПВД-40 обладает противообледенительной системой, работа которой проверяется устройством БКО.

Блок датчиков давления состоит из датчиков абсолютного и дифференциального давления. В качестве датчиков абсолютного давления используем вибрационные датчики ДДГ-2 с чувствительным элементом типа тонкостенного цилиндра и электромагнитной системой возбуждения, либо пьезо-резонансные датчики. Они осуществляют непосредственное преобразование входной величины в электрический сигнал. Сами датчики находятся под управлением ЦВУ. Может отслеживаться температура окружающей среды и другие параметры, а также производится коррекция показаний датчика с использованием данных, сохраненных в памяти.

Основным устройством вычислителя в системе является микроконтроллер (МК), который совместно с постоянным запоминающим устройством программы выполняет циклически последовательность команд, обеспечивающую функционирование системы. При этом МК управляет работой всех внешних устройств, производит вычисление значений параметров и выполняет подпрограмму контроля. Внешними по отношения к ЦВУ устройствами являются пульт задатчика информации (ПЗИ) и  устройство контроля и сигнализации отказов (УКиСО).

УКиСО формирует тестовые частотные сигналы, которые необходимы для контроля работоспособности ЦВУ и отдельных его частей. При выявлении неисправностей, устройство отключает данный ЦВУ и система работает с резервным вычислителем.

В качестве МК применяем микроконтроллер способный решать поставленные задачи. Это интегральная система сбора информации, включающая в себя 8-канальный прецизионный 12-разрядный АЦП с самокалибровкой, два 12-разрядных ЦАП и программируемое 8-битное микропроцессорное ядро, а также имеющая мультиплексированный аналоговый вход, управляемый с МПС. Такая МПС является универсальной. Рассмотренная система соответствует требованиям точности и надежности.
