УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ ШАРОВОЙ МЕЛЬНИЦЫ МШР 3200×3100 мм

Тургунов Жамшид Хасан угли

магистрант 1 курса, кафедра обработки металлов давлением Национальный исследовательский технологический университет МИСиС

РФ, г. Москва

Ханжаров Зохид Бахтиёр угли

магистрант 1 курса, кафедра автоматизации Национальный исследовательский технологический университет МИСиС

РФ, г. Москва

Кучкоров Озодбек Абдумуталиб угли

магистрант 1 курса, кафедра инжиниринга технологического оборудования Национальный исследовательский технологический университет МИСиС

РФ, г. Москва

Ёкубжонов Шахзодбек Зокиржон угли

магистрант 1 курса, кафедра цветных металлов и золота Национальный исследовательский технологический университет МИСиС

РФ, г. Москва

Мирзакаримов Абдурауф Зухритдин угли

магистрант 1 курса, кафедра инжиниринга технологического оборудования Национальный исследовательский технологический университет МИСиС

РФ, г. Москва

Буриев Достонжон Шухратович

студент 5 курса, кафедра горного оборудования, транспорта и машиностроения Национальный исследовательский технологический университет МИСиС

РФ, г. Москва

АННОТАЦИЯ

В данном работе рассмотрен вопрос модернизации шаровой мельницы МШР 32003100 мм для повышение производительности переработки руды медно-обогатительной фабрики.



На медно-обогатительном фабрике (МОФ) АО «Алмалыкский ГМК» перерабатываются два вида сырья, руда и шлаки. В отделении измельчения и флотации имеются 6 секций, 11 мельниц 1-й стадии измельчения со следующими объемами:

№ 2, 3, 8 – по 22 м3 – размер барабанов 32003100 мм;

№ 6, 10, 11, 13 – по 22 м3 – размер барабанов 32003100 мм;

№ 6а, 14, 16 – по 27,5 м3 – размер барабанов 32003800 мм;

№ 18 – 48 м3 – размер барабана 36005000 мм.

Мельница шаровая с решеткой МШР 32003100 мм предназначена для измельчения (помола) строительных материалов средней твердости, а также, нерудных и рудных полезных ископаемых (измельчение руды и шлака). Поступающий в шаровую мельницу рудный материал измельчается мелющими телами и транспортируется от загрузочной части к разгрузочной под давлением непрерывно поступающего материала [1].

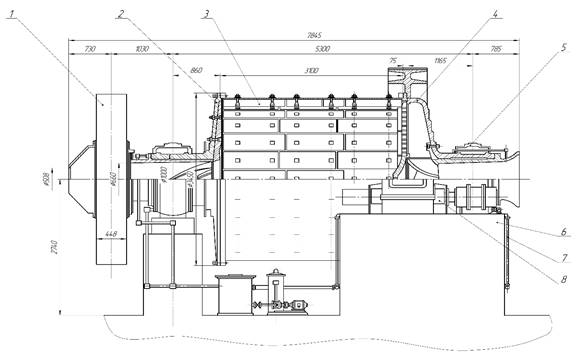

1 – питатель; 2 – загрузочная часть; 3 – средняя часть; 4 – разгрузочная часть; 5 – установка подшипников; 6 – фундаментная арматура; 7 – смазочное устройство; 8 – привод

Рисунок 1. Шаровая мельница МШР 32003100 мм



Шаровая мельница МШР 3,23,1 нашла широкое применение в горнохимической, горнорудной и прочих отраслях промышленности.

Мельница – барабанного типа. Тип измельчения – мокрое.

Недостатками шаровой мельницы МШР являются низкая эффективность процесса измельчения и малый ресурс мелющих тел, обусловленные следующими причинами. Кинетическая энергия для измельчения в указанных устройствах создается за счет массы мелющих тел и скоростей их движения, определяемых движением, совместно с корпусом и падением сверху вниз внутри него. При этом все основные параметры (скорость удара, число их, масса мелющих тел), которыми определяются производительность и другие технологические показатели измельчения, ограничены в невыгодных диапазонах.

Совместно с научно-исследовательским центром АО «АГМК» было разработано решение по повышению производительности МШР 32003100.

Наиболее эффективно повысить производительность шаровых мельниц можно в результате увеличение диаметра барабана, так как производительность мельницы (подтверждается на практике) пропорционально диаметру в степени 2,5. Например, при увеличении диаметра барабана шаровой мельницы МШР 32003100 с 3200 до 3700 мм не требуется замены приводного электродвигателя. Производительность мельницы по питанию увеличивается до 25% против ранее достигнутой.

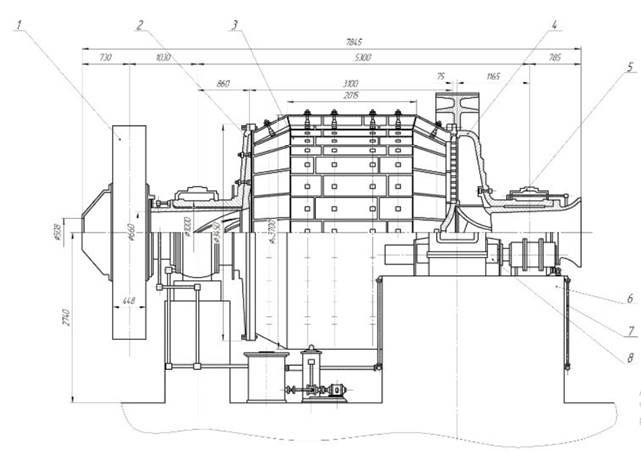

Рисунок 2. Увеличение объема барабана мельницы МШР 37003100 (диаметр барабана был увеличен с 3200 до 3700 мм)



Мельница размером 32003100 мм, объемом 22 , производительностью 45 - 47 т/час.

Расчетная удельная производительность мельницы 37003100 мм по классу точности 0,071 мм [2, 3].

=

где  – абсолютная удельная производительность работающей мельнице по расчетному классу при измельчении перерабатываемой на обогатительной фабрике руды при установленных крупностях исходного материала и измельченного продукта, т/ч на 1 .

 – содержание расчетного класса в измельченном продукте, в долях единицы;

 – то же, в исходном материале, в долях единицы.

Производительность мельницы 37003100 мм

С существующими барабанами 32003100 мм переработка руды составит данный момент: 46243650,93 = 374753 т где 46 т/час – производительность мельницы, 24 часа в сутки, 365 дней в году, 0,93 – прогнозный коэффициент движения мельниц. Увеличение барабана мельницы с 32003100 мм на

37003100 мм позволит увеличить часовую производительность на 56,78 т/ч и за год будет переработано 462576 т руды.

В результате увеличения диаметра барабана, годовой рост производительности составит: 462576374753 = 87823 т.



Список литературы:

  1. Донченко, А.С. Справочник механика рудообогатительной фабрики [Текст] / А.С. Донченко, В.А. Донченко, под общ. ред. А.С. Донченко. – М.: Недра, 1986. – 127 с.
  2. Жиркин, Ю.В. Надежность, эксплуатация и ремонт металлургических машин [Текст]: учебник. / Ю.В. Жиркин. Ч. 1. – Магнитогорск: МГТУ, 2002. – 230 с.
  3. Чернавский, С.А. Курсовое проектирование деталей машин [Текст]: учеб. пособие для вузов. / С.А. Чернавский, К.Н. Боков. – М.: Машиностроение, 1988. – 416 с.
