ЭЛЕМЕНТЫ МЕТОДИКИ ОБСЛЕДОВАНИЯ ЭЛЕКТРООБОРУДОВАНИЯ ПЕЧНОГО ОТДЕЛЕНИЯ ЦЕХА ОЛЕУМА

В процессе разработки проекта по модернизации и реконструкции систем электроснабжения актуальной задачей является проведение обследования электрооборудования объекта и выявление его текущего состояния.

Целью работы является разработка элементов методики обследования электрооборудования печного отделения цеха олеума ОАО «Гродно Азот» (Республика Беларусь, г. Гродно) на основании которой разрабатывается проект по реконструкции электроснабжения.

Анализ литературных источников, ГОСТов и нормативно-справочной документации позволил выявить следующие методики обследования электрооборудования:

1. Методика комплексного обследования технического состояния зданий, с определением действительного состояния его элементов, включающая следующие этапы [1]:

а) подготовка к проведению обследования: ознакомление с предприятием, сбор и анализ проектно-технической информации, составление программы работ;

б) визуальное обследование: предварительная оценка технического состояния оборудования и инженерных сетей, выдача дефектных ведомостей;

в) детальное (инструментальное) обследование повреждений обнаруженных и зафиксированных в дефектных актах, а также анализ причин их появления;

г) выдача заключения по результатам обследования.

2. Методика энергетического аудита, проводимого с целью оценки энергоэффективности объекта, включающая следующие уровни [6, 11]:

а) предварительный аудит, включающий оценку необходимости проведения всего комплекса энергоаудита;

б) энергоаудит первого уровня, включающий расчёт энергопотребления и потенциал энергосбережения, а также расставление приоритетов будущей работы;

в) энергоаудит второго уровня, проводимый с целью углублённого изучения энерготехнологических систем промышленного предприятия в целом, расчёта энергетических потоков и поиска возможности внедрения энергосберегающих проектов.

По результатам энергетического аудита составляется энергетический паспорт установленного образца, либо уточняется существующий.

3. Методика обследования инженерных сетей, применяемая коммерческими организациями при определении фактического состояния систем, которая включающая следующие этапы [3]:

а) предварительный этап (подготовка к оценочным мероприятиям и исследование различной имеющейся документации);

б) подготовительный этап (визуальное обследование видимых частей инженерных сетей);

в) этап детального обследования (инструментальное и лабораторное исследование);

г) документальный этап (выдача акта обследования инженерных систем, описание всех выявленных дефектов и рекомендации по их устранению).

4. Методика по комплексному обследованию электроустановок промышленных потребителей электрической энергии, применяемая органами государственного энергетического надзора Республики Беларусь, включающая: проверку организации эксплуатации электрохозяйства и выполнения требований техники безопасности при эксплуатации электроустановок, проверку технического состояния электроустановок и средств расчётного учёта потребляемой электроэнергии, выдачу предписания и подписание акта [8].

В результате анализа вышеперечисленных методик, а также на основании иерархической структуры надёжности электроснабжения [5] предложены элементы трёхуровневой методики обследования электрооборудования печного отделения цеха олеума, включающие:

1. Сбор первичной информации о цехе и выбор объекта для обследования.

2. Обследование объекта электрической сети.

2.1. Верхний уровень – анализ внешнего и внутреннего электроснабжения цеха.

2.2. Средний уровень – составление перечня основных электропотребителей с указанием основных параметров и анализ их работы, а также однолинейных схем распределительных устройств объекта.

2.3. Нижний уровень – тепловизионная и вибродиагностика электрооборудования.

3. Подготовка заключения по результатам обследования.

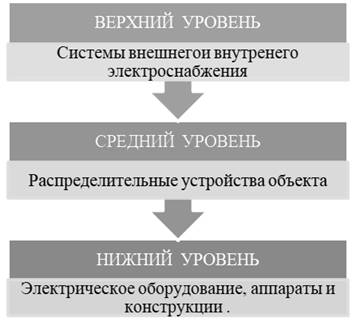

Рисунок 1. Элементы трёхуровневой методики обследования электрооборудования печного отделения цеха олеума

Описанные выше элементы трёхуровневой методики были применены при обследовании печного отделения цеха олеума и выявления существующего положения электрооборудования. Данные, полученные в результате обследования, стали базой для разработки проекта по реконструкции электроснабжения печного отделения.

Из преимуществ элементов трехуровневой методики можно выделить:

- доступность исходной информации;

- сбор актуальной информации об объекте в максимально короткие сроки;

- отражение информации об электроснабжении объекта на всех уровнях системы, подкреплённой актуальными однолинейными схемами, которые учитывают все отклонения от проектных данных;

- получение исходных данных для расчёта электрических нагрузок;

- получение информации о техническом состоянии электрооборудования основанной на результатах инструментальных измерений.

Ограничений по применению методики не выявлено.

Вывод: разработанные элементы трехуровневой методики обследования электрооборудования печного отделения цеха олеума позволяют максимально быстро собрать информацию об объекте обследования, достаточную для последующей реконструкции или модернизации объекта.
