РАСЧЕТ ЭЛЕКТРИЧЕСКОГО ОСВЕЩЕНИЯ ИНДИВИДУАЛЬНОГО ОБЪЕКТА

Коробач Александр Дмитриевич

студент, кафедра электротехники и электроники, Гродненский Университет имени Янки Купалы,

Беларусь, г. Гродно

Научный руководитель Кропочева Людмила Владимировна

канд. физ.-мат. наук, доц., кафедра электротехники и электроники, Гродненский Государственный Университет имени Янки Купалы,

Беларусь, г. Гродно

В наше время наблюдается стремительный рост населения, города становятся больше, следовательно, и комфорт проживания уменьшается. Все чаще люди предпочитают вместо городского жилья загородные жилищные комплексы. В данной статье предложен план загородного объекта и предложено проектирование системы электрического освещения. Правильно выполненное электрическое освещение должно обеспечивать комфортное проживание. При проектировании и устройстве электрического освещения необходимо создавать экономичные, надежные, безопасные и удобные в эксплуатации осветительные установки, монтаж которых можно производить индустриальными методами.

При проектировании осветительных установок целью расчета является определение числа и мощности ламп светильников, необходимых для обеспечения нормированной освещенности помещения.

Для расчета освещенности в данной статье предложено рассмотреть гаражное помещение.

Перед началом расчета освещения необходимо знать следующие параметры:

  1. - высота помещения, м;
  2. -длина помещения, м
  3. B- ширина помещения, м
  4. высота расчетной поверхности над полом, м(если этот показатель неизвестен , то следует принимать 0,8 м)
  5.  расстояние от светильника до перекрытия, м (принимается 0 -1,5 м);
  6.  расстояние между соседними светильниками в ряду или рядами светильников, м;
  7.  – Расчетная высота от условной рабочей поверхности до светильника, м (используется только для тех типов помещений где предусматривается работа)

Исходные данные: длина A=8 м, ширина B=6 м, высота H=2,5м

Первоначально произведем размещение светильников.  Определим высоту установки светильников над освещаемой поверхностью, приняв высоту расчётной поверхности над полом , а расстояние от светильников до перекрытия :

                           (1)

Для освещения гаражного помещения принимаем светильники ЛСП 02 со степенью защиты IP54 и КСС типа Д. Принимаем

Тогда расстояние между соседними светильниками или рядами светильников:

                                                        (2)

а расстояние от крайних светильников или рядов до стен:

                                  (3)

Число рядов светильников:

            (4)

Число светильников в одном ряду:

  (5)

Уточняем реальное расстояние между рядами  и между светильниками в ряду :

                       (6)

                     (7)

Проверим выполнение соотношения:

                                                             (8)

что находится в допустимых пределах.

Таким образом, освещение гаражного помещения выполняется тремя рядами светильников. В каждом из рядов устанавливается по четыре светильника, а общее количество светильников в помещении цеха:

                                               (9)

Далее определяем расчётное значение светового потока одной лампы, принимая нормируемую освещённость  а коэффициент запаса  Индекс помещения рассчитываем по формуле:

                                           (10)

Определяем коэффициенты использования светового потока для Интерполируя эти данные, получаем значение коэффициента использования для :

                            (11)

Вычислим значение освещаемой площади:

                                                 (12)

Приняв коэффициент неравномерности освещённости  определим расчётное значение светового потока:

                                                (13)

Принимаем для освещения лампы типа ДРЛ со световым потоком  значение которое отличается от  на величину:

                                               (14)

что является недопустимым

Необходимо убавить количество ламп в ряд и произвести перерасчет. Следовательно, будет 3 светильников в 3-ех рядах.

Таким образом, освещение гаража выполняется тремя рядами светильников. В каждом из рядов устанавливается по три светильника, а общее количество светильников в помещении:

                                              (15)

Приняв коэффициент неравномерности освещённости  производим перерасчет расчётного значения светового потока:

                                           (16)

Принимаем для освещения лампы типа со световым потоком  значение которое отличается от  на величину:

                                            (17)

что является допустимым.

Уточняем реальное расстояние между рядами  и между светильниками в ряду :

(реальное расстояние между рядами светильников)

(18)

(между центрами светильников в ряду)

(19)

Проверим выполнение соотношения:

                                                               (20)

После произведения расчетов, получается, что гаражное освещение обеспечивается тремя рядами светильников, по три светильника в каждом ряду. Исходя из наших расчетов значений светового потока, типа и расстояние между рядами светильников, выбираем осветительный прибор. Для этого воспользуемся программой DIALux.

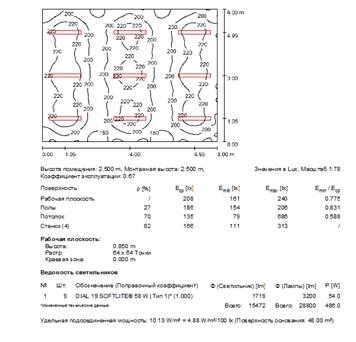

Рисунок 1. Расчёт освещения гаражного помещения программой DIALux

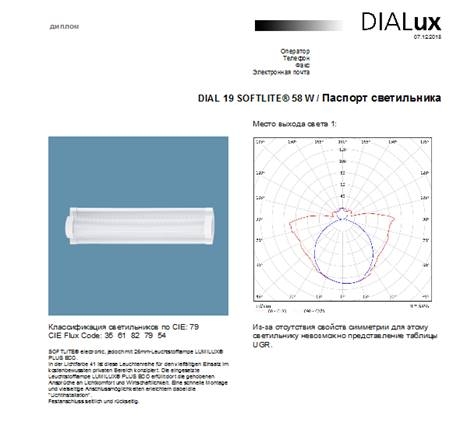

Рисунок 2. Тип КСС светильника



Данный расчеты были произведены по ГОСТу с учетом того, что в данном помещении будут производиться ремонтные работы.
