АНАЛИЗ КОНСТРУКТИВНЫХ РЕШЕНИЙ ФУНДАМЕНТОВ ПОД РЕЗЕРВУАРЫ

Красновид Екатерина Васильевна

магистрант Санкт-Петербургский государственный архитектурно-строительный университет,

РФ, г. Санкт-Петербург

ANALYSIS OF CONSECUTIVE SOLUTIONS OF THE FOUNDATIONS FOR TANKS



Ekaterina Vasilyevna Krasnovid

master’s degree student Saint Petersburg State University of Architecture and Civil Engineering



Аннотация. Фундаменты под резервуары являются наиболее ответственной частью всего сооружения, т.к. принимают на себя гидростатическое давление нефтепродукта в резервуаре. Неправильно спроектированный фундамент может быть причиной неравномерной осадки резервуара, вследствие чего в корпусе и днище появляются трещины, а в некоторых случаях происходит полное его разрушение. Чтобы избежать таких неприятных последствий под резервуар необходимо устанавливать фундамент. Первым этапом решения этой проблемы предлагается произвести анализ конструктивных решений фундаментов под резервуары.

Abstract. The foundation for tanks is the most critical part of the whole structure, because take over the hydrostatic pressure of oil in the tank. An incorrectly designed foundation can cause uneven settling of the tank, as a result of which cracks appear in the body and bottom, and in some cases, complete destruction occurs. To avoid such unpleasant consequences under the tank, you need to install a foundation. The first step in solving this problem is to make an analysis of the structural solutions of the foundations for reservoirs.



Ключевые слова: вертикальный стальной резервуар, фундамент, фундаменты неглубокого заложения, фундаменты глубокого заложения, проектирование.

Keywords: vertical steel tank, foundation, shallow foundations, deep foundations, design.



В настоящее время предприятия трубопроводного транспорта – это сложные комплексы инженерно-технических сооружений, в которых протекают технологические процессы, благодаря чему обеспечивается прием, транспортировка, хранение и снабжение потребителей нефтепродуктами, нефтью или газом.

В число наиболее интересных и сложных инженерно-технических сооружений входят резервуары для хранения нефтепродуктов, в частности нефти [1, 19].

Как известно, фундамент – это одна из самый ответственных частей всего сооружения, фундаменты под резервуары не исключение [3…6]. Последствия неправильно запроектированного фундамента несут за собой массу негативных последствий, например, неравномерную осадку резервуара, вследствие чего будут появляться трещины в корпусе и днище резервуара, либо полное разрушение резервуара. Из этого мы делаем вывод, что только устойчивое основание и фундамент могут гарантировать целостность резервуара.

Цель данной статьи – изучение конструктивных решений фундаментов под резервуары.

Изучив российские и зарубежные нормы проектирования, можно заключить, что основные типы фундаментов и оснований для резервуаров таковы [16…18]:

  • подсыпки на основание;
  • фундаменты неглубокого заложения;
  • фундаменты глубокого заложения;
  • другие фундаменты.

Наиболее подробно остановимся на каждом типе фундаментов.

Подсыпки на основание – это наиболее распространенная конструкция фундаментов при хороших грунтовых условиях и в совокупности с искусственным основанием [8…10].

В качестве материала подсыпки («подушка») наиболее распространены: гравийно-песчаная смесь, уплотненный крупнозернистый песок, гравий, щебень.

Поверх «подушки» укладывают гидрофобный слой, функция которого состоит в предотвращении коррозии днища [20]. Смесь для устройства гидрофобного слоя приготовляют из песка или супесчаного грунта с перемешанным вяжущим веществом (жидкие битумы, нефть, каменноугольные дегти).

Уклоны откосов и способы их закрепления, ширина берм, высота подсыпок различны для каждой конкретной площадки строительства и зависят от целого ряда параметров. Так, например, размеры подсыпок зависят от климатических факторов, правил пожарной безопасности, и т.д. [8].

Фундаменты неглубокого заложения – это конструкции фундаментов, которые устраиваются при сооружении крупных резервуаров, резервуаров любого объема в районах с сейсмичностью 8-9 баллов, и в том случае, если площадка сложена сильно сжимаемыми грунтами [7, 11-13].

Основная цель данной конструкции – это повышение жесткости узла стыковки днища и стенки резервуара. В определенных условиях эффективен фундамент в виде кольцевой стенки, которая, прорезая слабые верхние слои грунта основания, может передать нагрузку на подстилающие плотные слои [2, 8, 14-15].

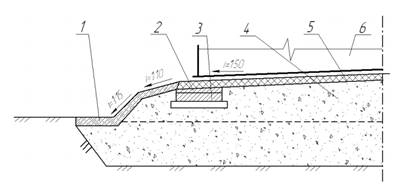

Рисунок 1. Фундамент резервуара с монолитным или сборным железобетонным кольцом

1 – отмостка из бетона В15; 2 – цементная подливка; 3 – бетонное кольцо; 4 – гравийно-песчаная подушка; 5 – гидроизолирующий слой; 6 – резервуар



Фундаменты глубокого заложения. Фундамент называется фундаментом глубокого заложения в том случае, если его подошва находится на глубине 4-6 м и более. Он строится по закрытой технологии.

Подбор оптимального типа фундамента зависит от таких параметров, как: назначение и вместимость резервуара, инженерно-геологические условия площадки строительства. В большинстве случаев под резервуары устраивают свайные фундаменты [6-8].

Этот тип фундаментов применяется на площадках, сложенных слабыми грунтами.

Другие фундаменты. Во Франции, в качестве экспериментальной разработки производилось устройство железобетонного фундамента, который в плане имел очертания трехветвевой спирали, в конструкции фундамента также присутствовали металлические балки, а пазухи между балками были засыпаны песком. Такой фундамент устраивался под резервуар вместимостью 1600 м3. Как показали результаты испытаний, осадка на таких фундаментах были равномернее, чем на подсыпках на основании.

В практике строительства встречались интересные конструкции фундаментов, такие как, кольцевой фундамент колоколообразной формы, кольцевой металлический шпунт, сплошные плиты.



Список литературы:

  1. Рубцова К.Л. Проектирование и монтаж фундаментов РВС/ К.Л. Рубцова // Сборник научных статей 6-й Международной молодежной научной конференции. «Поколение будущего: взгляд молодых ученых – 2017» (Курск, 09-10 ноября 2017 г.). – Курск, 2017. – С. 228-231.
  2. Караулов А.М. Экспериментально-теоретическое исследование несущей способности оснований кольцевых фундаментов, № 8, 2004 г.
  3. Основания и фундаменты. Учебник: Р. А. Мангушев, В. Д. Карлов, И. И. Сахаров, А. И. Осокин. М.: Изд-во АСВ, 2014. –392 с.
  4. Справочник геотехника, под общей ред. В.А. Ильичева и Р.А Мангушева, Москва, АСВ, 2014. — 728 с.
  5. Далматов Б. И. Механика грунтов, основания и фундаменты. Л: Стройиздат, Ленинградское отделение, 1988 г.
  6. Костерин Э. В. Основания и фундаменты. М: Высшая школа, 1990 г.
  7. Байков В. Н., Сигалов Э. Е. Железобетонные конструкции. Общий курс, учебник для вузов, 5-е изд., перераб. и доп. – М.: Стройиздат, 1991.
  8. Мангушев Р.А. Исследование деформаций оснований стальных вертикальных цилиндрических резервуаров (в условиях слабых грунтов): Дис. канд. техн. наук. Л.: ЛИСИ, 1980 - 240 с.
  9. Городнова Е.В. Оценка осадок кольцевых свайных фундаментов на неопределенном основании. Дисс. канд.техн.наук.- Санкт-Петербург, 2005, 148 с.
  10. Димов Л.А. Проектирование кольцевых фундаментов резервуаров для жидких углеводородов. Сб. статей. – М., 2016. - № 5/6. - С. 98-100.
  11. Караулов А.М. Предельное давление кольцевых штампов на глинистое основание (теория и опыт) // Геотехника: научные и прикладные аспекты строительства надземных и подземных сооружений на сложных грунтах/ Межвуз. тематический сб. трудов, СПбГАСУ, С-Пб, 2008. - С. 130-136.
  12. Горелов А.С. Неоднородные грунтовые основания и их влияние на работу вертикальных стальных резервуаров: монография. СПб: Недра, 2009.
  13. Караулов А.М. Несущая способность оснований осесимметричных фундаментов зданий и сооружений. Дисс. докт. техн. наук.- Санкт-Петербург, 2009, 250 с.
  14. Моргун А.С., Франчук О.В. Диагностика работы кольцевого фундамента по методу граничных элементов. Винница.: Изд-во ВНТУ, 2013.
  15. Егоров К.Е. К вопросу расчета оснований под фундаментом с подошвой кольцевой формы// К расчету деформаций оснований: Сб. статей. –М., 2002.-С. 187-209.
  16. СП22.13330.2016 Основания зданий и сооружений.
  17. ПБ 03-605-03 Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов.
  18. СП 50-102-2003 Проектирование и устройство свайных фундаментов
  19. Правила технической эксплуатации резервуаров. –М.: ОАО «НК Роснефть», 2004.-178с.
  20. Правила проектирования, изготовления и монтажа вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов (СТО-СА-03-002-2009)/ Колл. авт. – 1-е изд. – Российская ассоциация экспертных организаций техногенных объектов повышенной опасности (Ассоциация Ростехэкспертиза), М., 2009 – 216 с.
