РАЗРАБОТКА ГЕОИНФОРМАЦИОННОЙ СИСТЕМЫ СЕТИ АПТЕК

Егорова Татьяна Валерьевна

студент ФИРТ, ФГБОУ ВО «УГАТУ»

РФ, Республика Башкортостан, г. Уфа

Саубанов Олег Сафуанович

старший преподаватель кафедры ГИС ФГБОУ ВО «УГАТУ»

РФ, Республика Башкортостан, г. Уфа

Геоинформационная система решает информационно – поисковые задачи, а также задачи, связанные с хранением и обработкой картографической, атрибутивной, графической и текстовой информации об основных объектах предприятия.

Актуальность разработки геоинформационной системы сети аптек состоит в необходимости обработки, анализа и отображения пространственной информации.

Разработанная ГИС решает следующие задачи, связанные с обработкой пространственной информации:

–       Хранение и обработка картографической, атрибутивной, графической и текстовой информации об основных объектах сети аптек;

–       Поиск и визуализация на карте объектов сети аптек по различным критериям (по складам, аптекам, маршрутам движения, поставщикам, потребителям и др.)

Для реализации поставленных задач и обработки данных была выбрана платформа QGIS, так как ее возможности достаточны для функционирования ГИС на предприятии. Ключевым достоинством QGIS является то, что она бесплатна и кроссплатформенная.

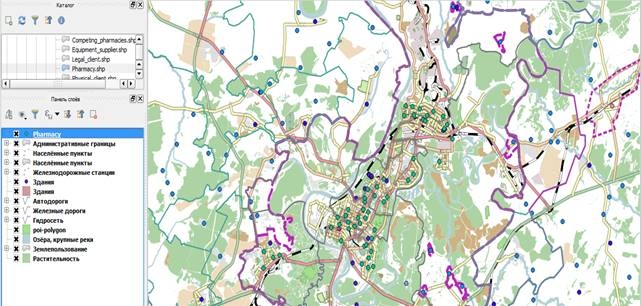

На основе атрибутивной информации об объектах сети аптек (список потребителей, поставщиков торгового оборудования, поставщиков медикаментов, складов, юридических клиентов, физических клиентов, конкурирующих аптек, мест массового пребывания людей) были созданы специализированные слои. Примеры специализированных слоев можно увидеть на рисунке 1.



Рисунок 1. Специализированный слой «Аптеки»

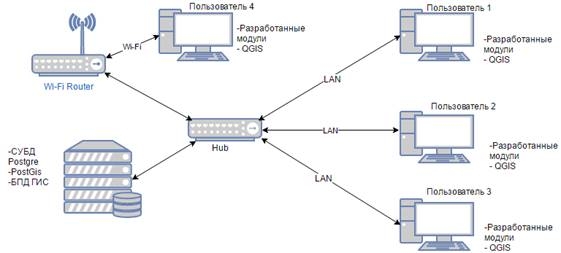

Геоинформационная система сети аптек реализована в соответствии с архитектурой, представленной на рисунке 2.



Рисунок 2. Архитектура ГИС сети аптек



Для разработки интерфейса использовался инструмент Qt Designer.

Qt Designer - инструмент для проектирования и создания графических пользовательских интерфейсов из компонентов Qt. Можно создать и настроить свои виджеты или диалоги в режиме "что видишь, то и получишь", и проверить их используя разные стили и разрешающие способности.

Для начала работы с геоинформационной системой сети аптек необходимо открыть настольное приложение. После открытия приложения появится главное окно системы.

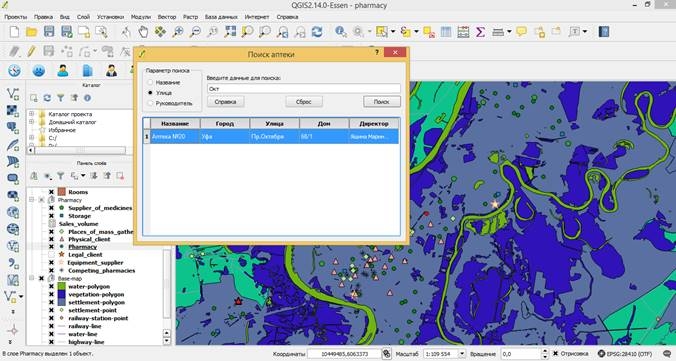

При выборе инструмента «Поиск аптеки» появится окно, в котором необходимо выбрать параметр поиска, например название аптеки, руководитель или улица. Также есть строка ввода данных для поиска. После того, как все необходимые параметры выбраны необходимо нажать на кнопку «Поиск», после чего будут показаны те аптеки, которые удовлетворяют условиям поиска (рис.3).



Рисунок 3. Пример работы инструмента «Поиск аптеки»



При нажатии на кнопку «Поиск» без ввода параметров в окне появится список всех объектов, по которым производится поиск.

При нажатии на кнопку «Сброс» все условия очищаются.

При нажатии на кнопку «Справка» открывается браузер, на странице которого открывается руководство пользователя.

Аналогичным образом работают инструменты поиска поставщиков медикаментов, физических лиц, поставщиков оборудования, мест массового скопления людей, склада, юридических лиц.

Инструмент «Поиск маршрута» позволяет рассчитывать кратчайший путь от одной точки до другой.

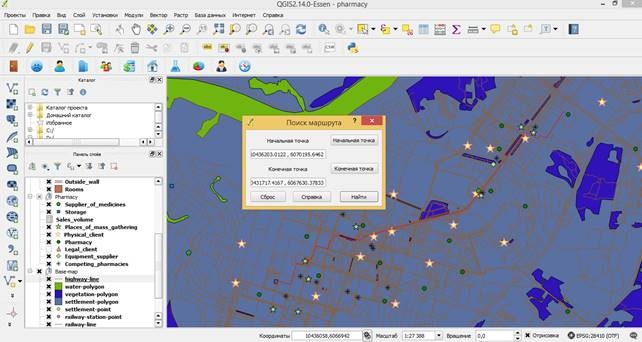

Выбор начальной и конечной точек выполняется ручным вводом необходимых координат. Координаты выбранных точек будут отображены в полях ввода. Нажатие кнопки «Найти» запустит поиск кратчайшего маршрута. Кнопка «Сброс» служит для очистки полей с координатами начальной и конечной точек, а также из области карты удаляются сами точки и построенный маршрут. Пример данного инструмента показан на рисунке 5.



Рисунок 5. Пример работы инструмента «Поиск маршрута»



Таким образом, разработка геоинформационной системы сети аптек позволит осуществлять информационную поддержку деятельности сети аптек за счет предоставления пространственных и атрибутивных данных об объектах деятельности сети аптек всем заинтересованным сотрудникам предприятия.



Список литературы:

  1. ГИС для сети аптек и клиник. [Электронный ресурс]. Режим доступа: http://mosmap.ru/GIS_seti_aptek_klinik/;
  2. Методика решения задачи об оптимальном размещении производственных объектов// Современные проблемы науки и образования. – 2013. – № 5;
  3. Руководство пользователя PostGIS [Электронный ресурс]. Режим доступа: http://gis-lab.info/docs/postgis/manual/postgis-manual-ru-1.3.4.pdf;
  4. Уроки и советы по QGIS [Электронный ресурс]. Режим доступа: http://www.qgistutorials.com/ru/;
  5. PyQGIS developer cookbook (Выпуск 2.8) [Электронный ресурс]. Режим доступа: http://docs.qgis.org/2.8/pdf/ru/QGIS-2.8-PyQGISDeveloperCookbook-ru.pdf.
