ОСНОВНЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫ НАЧИНАЮЩЕГО РАДИОЛЮБИТЕЛЯ
Начинающему радиолюбителю для работы требуются определенные инструменты. Попробуем разобраться в данной работе, что именно для этого требуется.
Для начала работы необходим следующий минимум:
- Паяльник (рисунок 1)

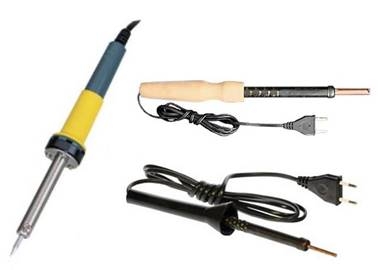

Рисунок 1. Электрические паяльники
Для микромонтажа используют паяльники 4, 6, 12, 18 Вт.
Для печатного монтажа используют паяльники мощностью 25, 30, 35, 40, 50, 60 Вт.
Для объемного монтажа (пайка корпусов, шасси и т.п) используют паяльники мощностью 50, 60, 75, 90, 100,120 Вт.
Для обучения пайке оптимальным будет выбор паяльника 25–40 Вт.[1]
- Так же требуется канифоль (рисунок 2, б) или припой (рисунок 2, а). Так как при пайке будут испарения, рабочее место должно быть хорошо вентелируемо. Припои различают по параметрам, которые приведены в таблице 1[2].

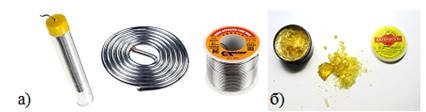

Рисунок 2. Канифоль и припои
Таблица 1.
Основные технические характеристики мягких припоев для пайки электрическим паяльником
|
Марка припоя |
Состав |
Температура плавления |
Прочность при растяжении кг/мм |
Область применения |
|
ПОСВ-50 |
Олово - 25 |
94 |
– |
Для пайки и лужения деталей, чувствительных к перегреву |
|
ПОСВ-33 |
Олово - 33,4 |
130 |
– |
Для пайки деталей из меди, латуни, константана с герметичным швом |
|
ПОС-61 (третник) |
Олово - 61 |
190 |
4,3 |
Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом |
|
ПОС-61М |
Олово - 61 |
192 |
4,5 |
Для лужения и пайки тонких медных проводов и печатных проводников |
|
ПОС-90 |
Олово - 90 |
220 |
4,9 |
Для лужения и пайки посуды для пищи и медицинских инструментов |
|
ПОС-40 |
Олово - 40 |
238 |
3,8 |
Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали |
|
ПОС-30 |
Олово - 30 |
266 |
3,2 |
Для лужения и пайки деталей из меди, ее сплавов и стали |
|
ПОС-10 |
Олово - 10 |
299 |
3,2 |
Для лужения и пайки контактных поверхностей в радиоаппаратуре |
Также первоначальный монтаж лучше делать на макетной плате. Макетные платы делятся на 2 группы:
- макетные платы для пайки (Рисунок 3, а)
- беспаечные макетные платы (Рисунок 3, б)

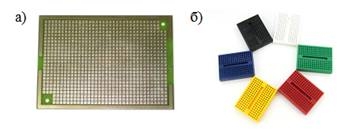

Рисунок 3. Макетные платы
Естественно, требуется знать назначение выводов у каждого элемента схемы. Для этого нужно посмотреть эти данные по справочнику или скачать Datasheet (техническая документация, подготовленная производителем) в интернете. Рассмотрим подробнее, как можно это сделать на примере транзистора IRF740:
- Формируем запрос в поисковой системе:

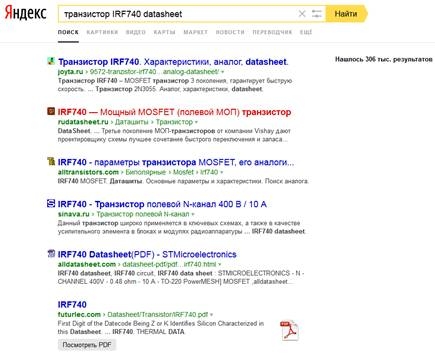

Рисунок 4. Поиск Datasheet
- Переходим на страницу с Datasheet:

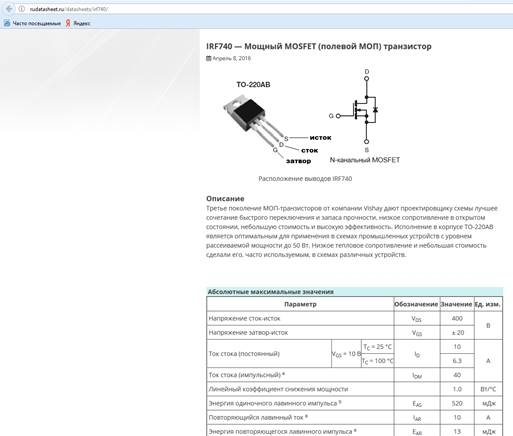

Рисунок 5. Страница с Datasheet
Из-за того, что радиолюбители часто сталкиваются с монтажными работами (сборка или разборка радиоустройств), у каждого мастера должны быть инструменты для монтажных работ:
- Отвертки (крестообразная и плоская)

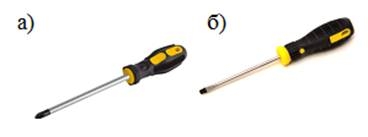

Рисунок 6. Отвертки: а - крестообразная, б – плоская
- Пассатижи
Рисунок 7. Пассатижи
В данной статье, конечно, рассмотрено далеко не все, что может потребоваться, но перечисленное входит в часть необходимого минимума для человека, который начинает заниматься электроникой.
Список литературы:
- Интернет журнал «How-make.ru» – [Электронный ресурс] –Режим доступа. – URL: http://how-make.ru/publ/pajka/4-2-0-368 (дата обращения 24.05.2017)
- Я сам дома мастер, авторский сайт для мастеров непрофессионалов – [Электронный ресурс] – Режим доступа. – URL: http://ydoma.info/kak-payat-pripoi-flyusy.html (дата обращения 23.05.2017)
