ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ ГИБРИДНЫХ РАКЕТНЫХ ДВИГАТЕЛЕЙ

Илюшенко Николай Анатольевич

студент, кафедра «Конструкция и испытания летательных аппаратов» филиала «Восход» МАИ,

РФ, г. Байконур

Шестопалова Ольга Львовна

научный руководитель,

канд. техн. наук, доц., декан факультета «Испытания летательных аппаратов», ИО зав. кафедрой «Информационные технологии испытаний и управления» филиала «Восход» Московского авиационного института (национального исследовательского университета),

РФ, г. Байконур

Для широкого освоения космического пространства необходимы ракетные двигательные установки, характеризующиеся не только повышенными конструктивно-энергетическими характеристиками, но и обладающими рядом особых качеств. К ним можно отнести возможность быстрого выключения (точная дозировка импульса тяги), повторный запуск после длительного перерыва в работе, широкий диапазон регулирования величины и высокие значения тяги двигателя и двигательной установки в целом.

В настоящее время на ракетах применяются двигатели, работающие на химических топливах, причем в основном это жидкостные (ЖРД) и твердотопливные (РДТТ) двигатели.

Помимо совершенствования ЖРД и РДТТ и разработки нехимических ракетных двигателей (электрические и ядерные) стоит обратить внимание на двигатели использующие химические топлива смешанного агрегатного состояния.

Топлива, компоненты которых находятся в различных агрегатных состояниях, называются комбинированными. Наиболее перспективными среди них являются композиции, у ко­торых один компонент твердый, а другой — жидкий. Твердо-жидкие топлива принято именовать гибридными, а двигатели на этих топливах — соответственно гибридными ракетными двигателями (ГРД). В начале 60-х годов особенности и свойства этих двигателей стали объектом усиленного изучения во многих странах (США, Франция, ФРГ, Швеция, Япония, Италия и др.).

Конструкция ГРД предполагает наличие одного из компонентов в виде твердого заряда и наличие емкости с жидким или газообразным вторым компонентом. Различают две схемы ГРД – прямая и обратная. В прямой схеме горючее находится в твердом агрегатном состоянии и окислитель в жидком, в обратной в качестве твердого компонента представлен окислитель.

Термины «прямой» и «обратный» не имеют физического смысла, а используются исходя из традиции.

Особой разновидностью ГРД являются двигатели, работающие на трех компонентах топлива. Твердый компонент также в виде заряда находится в камере, а два жидких в топливных баках.

Гибридный ракетный двигатель состоит из зарядной камеры с размещенной в ней зарядом твердого компонента топлива, по оси которого выполнен сквозной канал, форсуночной головки камеры сгорания, камеры дожигания, бака с жидким компонентом топлива, магистрали подачи жидкого компонента топлива и элементов управления.

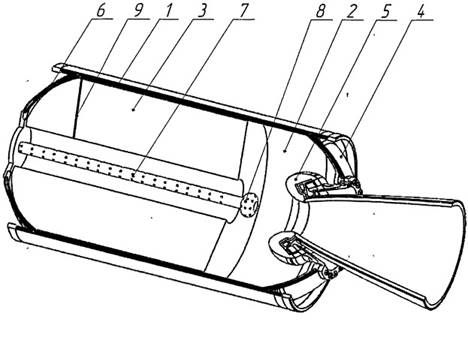

Гибридный ракетный двигатель

Рисунок 1. Конструкция гибридного ракетного двигателя.



В состав ГРД входит: 1 – камера сгорания; 2 – камера дожигания; 3 – заряд твердого топлива; 4 – заднее днище; 5 – сопловой блок; 6 – переднее днище; 7 – цилиндрическая форсуночная головка; 8 – форсуночная головка камеры дожигания; 9 – система замера твердого компонента.

Максимальная эффективность ГРД достигается поддержанием на постоянном уровне следующих параметров:

  1. Давление в камере
  2. Соотношение компонентов топлива на оптимальном уровне на выходе из канала заряда
  3. Массовый расход жидкого компонента топлива.

По удельным энергомассовым характеристикам гибридный ракетный двигатель занимает промежуточное положение между ракетными двигателями на твердом топливе и жидкостными ракетными двигателями.

Вследствие использования топлив с большим запасом химической энергии ГРД имеют значения удельного импульса, большие чем у РДТТ, но не выше чем у ЖРД.

Достоинством ГРД может являться повышенная надежность конструкции, которая объясняется отсутствием устройств и магистралей, необходимых для подачи второго компонента топлива, уменьшенная стоимость разработки и изготовления двигательной установки и упрощённая эксплуатация.

Топливо, представленное в виде твердого заряда, является практически инертным веществом. Производство такого топлива пожаро- и взрывобезопасно и потому простое, и дешевое. Горючее и окислитель могут быть изготовлены на обычных химических заводах с использованием стандартного оборудования. Комбинированное топливо может быть самым безопасным из всех высокоэнергетических топлив.

Так как скорость горения твердого компонента регулируется путем изменения расхода второго компонента топлива дефекты заряда не влияют на скорость горения или параметры процесса.

Стабильность характеристик ГРД в процессе работы установки не требует термостатирования благодаря слабой чувствительности рабочего процесса к давлению в камере, температуре компонентов топлива и дефектам заряда.

Важным достоинством гибридных ракетных двигателей является возможность многократного запуска и большой диапазон регулирования тяги, что немаловажно решения проблем по освоению космоса.

В качестве критерия оценки эффективности топлив используют удельный импульс двигателя.

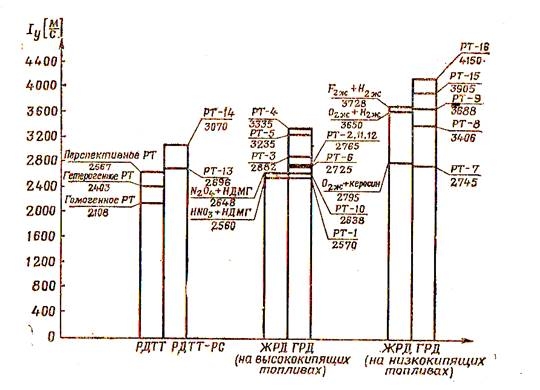

Для наглядности значения удельных импульсов двигателей, работающих на жидких, унитарных твердых и гибридных топливах представлены на диаграмме (рис. 2) [2].



Рисунок 2. Теоретические значения удельных импульсов тяги химических РД



Данное сравнение приемлемо, так как двигатели принадлежат к одному типу. Сравнение РД различных по устройству друг от друга возможно только по обобщенным критериям, для применения которых нет достаточных оснований.

Разработка и применение РН сверхлегкого класса с ГРД является актуальным и перспективным направлением по обеспечению запусков нано- и пикоспутников. Высокие энергетические характеристики, простота конструкции и изготовления делает РН с ГРД конкурентоспособным на международном рынке пусковых услуг.



Список литературы:

  1. Алемасов В.Е. Теория ракетных двигателей: учеб. для вузов. – М.: Машиностроение, 1980.
  2. Головков Л.Г. Гибридные ракетные двигатели. - М.: Воениздат, 1976.
