АНАЛИЗ И НОРМИРОВАНИЕ ПОТЕРЬ ЭЛЕКТРОЭНЕРГИИ В ЭЛЕКТРИЧЕСКИХ СЕТЯХ 6-10 КВ С ПОМОЩЬЮ АВТОМАТИЗИРОВАННЫХ СИСТЕМ

АННОТАЦИЯ

Целью статьи является определение потерь электроэнергии в сети 6(10) кВ.

Методом определения величины потерь в сетях 6(10) кВ, является программный комплекс РТП.

Ключевые слова: потери; программный комплекс РТП.

В связи с введением новых документов по тарифной политике и ценообразованию в электроэнергетике, встал вопрос о определении и разделении нормативной и сверхнормативной частей потерь электроэнергии.

Необходимо анализировать потери электрической энергии так как они являются прямыми убытками электроснабжающих организаций.

Норматив потерь электроэнергии в электрических сетях-это экономически обоснованный и документально подтвержденный технологический расход электроэнергии при ее транспортировке, относящийся к налогооблагаемым материальным ресурсам и направленный на получение дохода энергоснабжающей организации.

Потери электроэнергии должны быть разбиты по уровням напряжения: ВН (110 кВ и выше), СН1 (35 кВ), СН2 (20-1 кВ), НН (0,38кВ и ниже). Особую важность при этом приобретает достоверный расчет технических потерь электроэнергии не только в сетях 6(10) кВ и выше, но и в низковольтных сетях 0,38 кВ, что требует серьезных дополнительных усилий на сбор и обработку исходных данных для этого расчета.

Точность оценки сверхнормативных технических и коммерческих потерь непосредственно влияет, на норматив потерь, следовательно, на эффективность мероприятий по их снижению.

Для нормирования и учета потерь в сетях 6(10) кВ был разработан программный комплекс «Расчет Технологических Потерь» РТП многоуровневого интегрированного типа, который был введен в эксплуатацию с 1998 г.

Комплекс РТП в свой состав включает несколько программных модулей и подсистем, которые устанавливаются на различных уровнях управления энергосистемы –в районах и предприятиях электросетей (Районные электрические сети, приливные электростанции).

Схема программных модулей комплекса РТП приведена на рисунке 1.

Комплекс РТП позволяет рассчитать величину потерь в сетях 6(10) кВ по энергосистеме в целом, а также сделать раскладку по потерям электроэнергии за определенные периоды времени, а так же по ступеням напряжения.

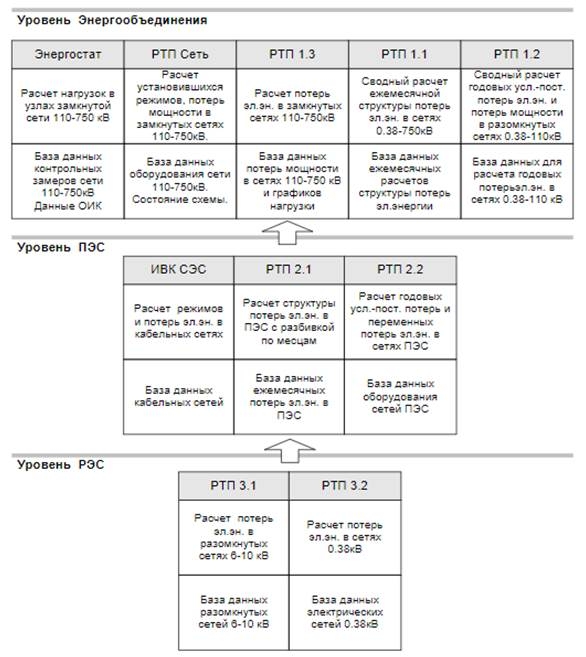

Рисунок 1. Структура программных модулей и баз данных комплекса РТП

Результаты расчетов технических потерь электроэнергии могут быть использованы для:

· расчета нормативов потерь;

· анализа структуры и причин роста потерь;

· учета потерь в расчетах допустимых и фактических небалансов электроэнергии в электрических сетях РЭС, ПЭС и энергосистеме в целом, локализации небалансов и принятия мер по их снижению;

· учета потерь электроэнергии при расчетах тарифов на электроэнергию по ступеням напряжения;

·оценки величины коммерческих потерь электроэнергии в энергосистеме и ПЭС и определения эффективности мероприятий по снижению потерь.

Комплекс РТП является полностью адаптированным к различным условиям эксплуатации электрических сетей

Директива по расчетам потерь имеет схожие возможности по контролю исходной информации с персоналом электросетевых предприятий.

Расчеты проводятся в соответствии с принятой в ПАО «Россети Волга» - «Оренбургэнерго» месячной периодичностью нормирования потерь электроэнергии.

В замкнутых электрических сетях 110 кВ и выше расчет переменных потерь мощности и электроэнергии ведется ежесуточно с учетом реальных изменений коммутационного состояния сети и ее работы в режимах суточных максимумов нагрузки.

Потери электроэнергии за месяц определяются путем суммирования потерь электроэнергии за сутки.

В разомкнутых электрических сетях 6(10)кВ, силовых трансформаторах, синхронных компенсаторах и токоограничивающих реакторах расчеты переменных потерь мощности выполняются для нагрузок зимнего максимума с их пересчетом в годовые переменные потери электроэнергии по времени наибольших потерь.

При этом для более точного учета паспортных данных оборудования электрических сетей 35-110 кВ каждая линия, трансформатор и синхронный компенсатор представляются в базе данных своими индивидуальными параметрами, которые ежегодно обновляются. То же относится к условно-постоянным потерям электроэнергии, для расчета которых используется отдельная подробная база данных практически по каждому элементу электрической сети 35-220 кВ.

Кроме того, в энергосистеме используется база данных по схемным и режимным параметрам и результатам расчетов потерь по всем распределительным линиям 6 (10) кВ.

Исключение составляют измерительные трансформаторы тока, напряжения и счетчики, а потери определяются по удельным показателям на единицу оборудования.

Комплекс РТП позволяет проводить расчеты:

· переменных потерь мощности и электроэнергии в замкнутой электрической сети 110 кВ и выше;

· переменных потерь мощности и электроэнергии в силовых трансформаторах 35 кВ и выше;

· переменных потерь мощности и электроэнергии в тупиковых и отпаечных линиях 110кВ;

·переменных потерь мощности и электроэнергии в линиях 35 кВ;

· переменных потерь мощности и электроэнергии в распределительных сетях 0,38-6 (10) кВ [5,6];

· переменных потерь мощности и электроэнергии в токоограничивающих ректорах и синхронных компенсаторах;

· условно -постоянных потерь электроэнергии: в силовых трансформаторах; на корону в воздушных линиях; в синхронных компенсаторах; в трансформаторах тока, напряжения и счетчиках электроэнергии.

Вывод: Новый документооборот по тарифной политике, вызвал потребность в более углубленном определении и разделении потерь электроэнергии. Потери электрической энергии должны быть разбиты в зависимости от уровня напряжения системы электроснабжения. Для учета электрических потерь на напряжении 6(10) кВ используется интегрированный комплекс РТП. Комплекс РТП состоит из нескольких программных модулей и является полностью адаптированной системой. Расчеты потерь электроэнергии по представленному комплексу производятся по современным стандартам учета электроэнергии.
