МОДУЛИ ПЕРЕДАЧИ ПОТОКА ETHERNET ПО КАНАЛАМ ПОТОКА Е1

Шатерных Юлия Сергеевна

студент, Академия Федеральной службы охраны Российской Федерации,

РФ, г. Орел

Слесарева Ксения Максимовна

студент, Академия Федеральной службы охраны Российской Федерации,

РФ, г. Орел

Костин Сергей Викторович

научный руководитель,

сотрудник, Академия Федеральной службы охраны Российской Федерации,

РФ, г. Орел

ETHERNET STREAM MODULES BY E1 FLOW CHANNELS



Ksenia Slesareva

Student, Academy of the Federal Guard Service of the Russian Federation,

Russia, Orel

Yulia Shaternykh

Student, Academy of the Federal Guard Service of the Russian Federation,

Russia, Orel

Sergey Kostin

Employee, Academy of the Federal Guard Service of the Russian Federation,

Russia, Orel



АННОТАЦИЯ

В современных условиях стала явной тенденция к увеличению IP-трафика в сетях операторов. В связи с этим, операторы с ранее развитой структурой сетей PDH/SDH стараются снизить эксплуатационные издержки, но в тоже время предложить полный перечень высокоскоростных услуг.

При наличии свободных каналов E1/E3/STM-1 и STM-4 операторы фактически могут решать любые задачи, связанные с предоставлением широкого спектра современных услуг.

В наше время корпоративные пользователи стремятся построить собственную сеть либо получить гарантированную услугу от одного оператора. Если офисы находятся в одном городе, то можно рассматривать оба варианта, но, если офисы находятся в разных городах, то оптимальным решением становится аренда каналов у межрегиональных операторов. Стоит задача объединить два офиса в разных городах с использованием каналов nxE1.

ABSTRACT

In modern conditions, there is a clear tendency to increase IP traffic in operator networks. In this regard, operators with a previously developed PDH/SDH network structure are trying to reduce operating costs, but at the same time offer a full list of high-speed services.

If there are free channels E1/E3/STM-1 and STM-4, operators can actually solve any tasks related to the provision of a wide range of modern services.

Nowadays, corporate users tend to build their own network or get a guaranteed service from one operator. If the offices are located in the same city, then both options can be considered, but if the offices are located in different cities, then renting channels from interregional operators becomes the optimal solution. The task is to combine two offices in different cities using nxE1 channels.



Ключевые слова: шлюз, модуль, поток, канал.

Keywords: gateway, module, flow, channel.



Шлюз TDMoP ММ-116М производителя Zelax

Использование восьми каналов E1 позволяет получить скорость Ethernet близкую к 16 Мбит/сек. Это позволит организовать подключение удаленного офиса к центральной Учрежденческо-Производственной Автоматической Телефонной Станции и к серверам, на которых установлены корпоративные базы данных.

Плюсом подобного решения является защита передаваемой информации. Достигается это за счет изоляции Ethernet трафика от глобальной сети.

Zelax - российский разработчик и производитель решений для сетей передачи данных.

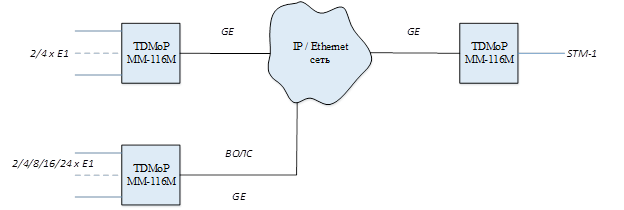

Рисунок 1. Схема подключения шлюзов



Шлюзы TDMoP ММ-116М предназначены для транспортировки цифровых потоков G.703/E1 и высокоскоростной передачи трафика Ethernet по сети с коммутацией пакетов.

Шлюзы TDMoP ММ-116М позволяют отправлять по каналам IP и Ethernet одновременно до 24-х потоков G.703/E1 и организовывать высокоскоростную передачу данных по каналам Ethernet. Основное преимущество шлюзов ММ-116М - их способность работать на беспроводных сетях Ethernet. Шлюзы Zelax устойчивы к перебоям сигнала и оснащены особенными механизмами передачи TDM-данных, которые сокращают до минимума дуплексную нагрузку на беспроводной канал и, соответственно, частоту и количество возникающих неполадок.

Достоинства:

  1. Количество портов Е1 от 2 до 24;
  2. Небольшая стоимость;
  3. Передача потоков G.703/E1 по различным топологиям: «звезда», «цепочка», «кольцо» с возможностью резервирования;

Недостатки:

  1. Количество портов Ethernet 2 и 4, что сравнительно мало;
  2. Качество обслуживания (QoS/CoS): в соответствии с 802.1p или DiffServ;

Модуль РТК.32.1 передачи потока Ethernet по каналам потока Е1

Если требуется меньшее количество портов, более простое управление и низкая цена, то можно использовать модуль РТК.32.1. Модуль имеет 2 интерфейса Е1 и один интерфейс Ethernet 10/100Tх. В модуле встроен полнодоступный кросс-коммутатор, который позволяет выделить заданное пользователем количество каналов по 64Кбит/с для передачи потока Ethernet в транзитном потоке Е1.

Пропускная способность потока Ethernet определяется количеством выделенных канальных интервалов потока Е1 и может варьироваться пользователем. Максимальная пропускная способность потока Ethernet - 1,984 Мбит/с. Интерфейс Ethernet модуля поддерживает любые протоколы передачи пакетов, в том числе передает расширенные пакеты (VLAN). Неиспользуемые канальные интервалы ретранслируются без изменений. При отключенном питании транзитный модуль передает проходящий через его разъемы поток Е1 без изменений.

Возможные схемы организации связи: «точка-точка», «кольцевая линия», «цепь».

Достоинства:

  1. Возможные схемы организации связи: «точка-точка», «кольцевая линия»;
  2. Скорость передачи потока Ethernet в потоке Е1: от 64Кбит/с до 1984Кбит/с;

Недостатки:

  1. Поддерживает только операционную систему MS Windows;
  2. Пропускная способность потока Ethernet мала - 1,984 Мбит/с;

Коммутатор MES1428 Eltex

Коммутатор поддерживает полный L2 функционал. Устройство имеет 24 порта Fast Ethernet и 4 combo-порта. Коммутатор интересен как операторам связи, так и корпоративным заказчикам. Расширенный список функций безопасности, грозозащита - обеспечат стабильную работу коммутатора. Альтернатиное решение среди коммутаторов доступа как производителя Eltex, так и многих зарубежных производителей.

  1. Расширенные функции L2
  2. Поддержка Multicast (IGMP Snooping, MVR)
  3. Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
  4. Эффективная защита от скачков напряжения

Коммутатор подключает конечных пользователей к сети крупных предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Fast и Gigabit Ethernet.

Коммутатор поддерживает виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.

В коммутаторе MES1428 используется технология эффективной защиты от скачков напряжения питания (до 6 кВ), вызванного грозовыми разрядами.

Достоинства:

  1. Отечественный производитель;
  2. Поддерживает множество функций управления;
  3. Пропускная способность - 12,8 Гбит/с;
  4. Количество портов 22-28;
  5. Эксплуатационные характеристики;
  6. Поддержка операционных систем: MacOS, UNIX or Linux, Windows 98/NT/2000/XP/Vista/7/8;

Недостатки:

  1. Большая стоимость, по сравнению с другим предложенным оборудованием;



Список литературы:

  1. Борисенко Н.П. Математические основы информационной безопасности. Ч. 1: учеб. пособие, 2013 – 52-104 с.
  2. Российский разработчик и производитель электронной техники для связи и телекоммуникаций [Электронный ресурс]. – Режим доступа: https://www.1rtc.ru/index/modul_peredachi_potoka_ethernet_10tx_100tx_po_kanalam_potoka_e1/0-184 (дата обращения: 20.11.22).
  3. Передача потока Ethernet по каналам E1/STM [Электронный ресурс]. – Режим доступа: https://www.qtech.ru/solutions/operators/peredacha-potoka-ethernet-po-kanalam-e1-stm/ (дата обращения: 18.11.22).
  4. Каналы по Ethernet: E1 [Электронный ресурс]. – Режим доступа: https://www.zelax.ru/solutions/channels-on-ethernet/e1/ (дата обращения: 21.11.22).
