РАЗРАБОТКА МЕТОДИК ПО ВЛИЯНИЮ СУШКИ ГБЖ ПРИ РАЗЛИЧНОЙ ТЕМПЕРАТУРЕ НА ЕГО ВТОРИЧНОЕ ОКИСЛЕНИЕ

Бакиров Сакен Келесбаевич

магистрант, Старооскольский технологический институт имени А.А. Угарова - филиал Национального исследовательского технологического университета "МИСиС",

РФ, г. Старый Оскол

Наринбаев Тимур Хамидулла угли

магистрант, Старооскольский технологический институт имени А.А. Угарова - филиал Национального исследовательского технологического университета "МИСиС",

РФ, г. Старый Оскол

Тимофеева Анна Стефановна

научный руководитель,

канд. техн. наук, проф. кафедры металлургии и металловедения им. С.П. Угаровой, Старооскольский технологический институт имени А.А. Угарова - филиал Национального исследовательского технологического университета "МИСиС",

РФ, г. Старый Оскол

DEVELOPMENT OF METHODS FOR THE EFFECT OF DRYING OF HBI AT DIFFERENT TEMPERATURES ON ITS SECONDARY OXIDATION



Saken Bakirov

Master degrees, Stary Oskol Institute of Technology named after A.A. Ugarov - branch of the National Research Technological University "MISiS",

Russia, Stary Oskol

Timur Narinbayev

Master degrees, Stary Oskol Institute of Technology named after A.A. Ugarov - branch of the National Research Technological University "MISiS",

Russia, Stary Oskol

Timofeeva Anna Stefanovna

Scientific supervisor, Candidate of Technical Sciences, Professor of the Department of Metallurgy and Metallology named after S.P. Ugarova, Stary Oskol Institute of Technology named after A.A. Ugarov - branch of the National Research Technological University "MISiS",

Russia, Stary Oskol



АННОТАЦИЯ

В статье представлена разработанная методика по влиянию сушки ГБЖ при различной температуре на его вторичное окисление, при этом в дальнейшем выявить температуру сушки, при которой происходит наименьшее вторичное окисление.

ADSTRACT

The article presents a developed technique for the effect of drying HBI at different temperatures on its secondary oxidation, while further identifying the drying temperature at which the least secondary oxidation occurs.



Ключевые слова: вторичное окисление, ГБЖ, металлизованный продукт, губчатое железо, температура, сушка, реакционная способность.

Keywords:  secondary oxidation, HBI, metallized product, spongy iron, temperature, drying, reactivity.



Металлизованный продукт способен окисляться и при этом теряется его металлургическая ценность. Скорость окисления зависит не только от удельной поверхности продукта, но и от атмосферных условий (температуры, содержания кислорода в атмосфере, давления и влажности) и от температуры и влажности самого металлизованного продукта.

При увеличении температуры горячебрикетированное железо увеличивает степень окисления. При определении влажности брикетов их сушат в печи при температуре от 100 до 150 °С, но как при этом меняется содержание железа металлического в зависимости от температуры неясно. И значения содержания железа металлического будет недостоверное, поэтому необходимо выяснить при какой же температуре наиболее выгодно высушивать ГБЖ или нагревать [1, с. 71].

Для проведения исследований используются брикеты, произведенные на АО «Лебединский ГОК”.

Перед проведением эксперимента брикеты следует очистить и взвесить. Так как для каждого отрезка температур (100, 110, 120, 130, 140, 150 °С) потребуется по три брикета, в общем количестве 18 штук, нужно проделать опыты с каждыми из них и записать данные по массе в таблицу 1.

Таблица 1

Массы брикетов, г



100 °С

110 °С

120 °С

130 °С

140 °С

150 °С

1 брикет













2 брикет













3 брикет















Для проведения экспериментов используется оборудование кафедры металлургии и металловедения им. С.П. Угаровой.

Для проведения экспериментов нам необходимо иметь следующее оборудование: электрическая печь «Снол», гидростатические весы ВЛЭ-1023СI (рисунок 1А) портативный кислородомер АКПМ-1-02Г (рисунок 1В), вакуумный эксикатор с крышкой (рисунок 1Б), сосуд с водой, помпа (насос) для забора воздуха из эксикатора, метеоскоп (рисунок 1Г), брикеты целые и неповрежденные, щипцы, перчатки жаростойкие [1, с. 73].



А)

Б)

В)

Г)

А) Лабораторные гидростатические весы Б) Вакуумный эксикатор В) Портативный кислородомер АКПМ-1-02Г Г) Метеоскоп-М

Рисунок 1. Приборы, необходимые для экспериментов



Источником тепла для нагрева брикетов служит муфельная печь SNOL 7,2/1100. Диапазон температур составляет 50-1100 °C. Установка изображена на рисунке 2.



Рисунок 2. Муфельная печь SNOL 7,2/1100



Общий ход проведения исследований

1) В первую очередь нужно провести эксперимент только для одного одной температуры (100 °С), так как продолжительность опыта и общее количество брикетов очень велико.

2) После очистки и взвешивания брикеты должны пройти опыт на определение поглощения кислорода, для этого нужно собрать установку (рисунок 3).

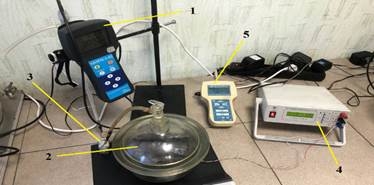

1—анализатор кислорода, 2—эксикатор с брикетом, 3—насос, 4–источник питания для насоса, 5—метеоскоп.

Рисунок 3. Установка для определения реакционной способности любого металлизованного продукта



3) Далее провести сушку при температуре 100 °С в течение нескольких часов, согласно [2].

5) Затем определить поглощение кислорода этими брикетами после охлаждения на воздухе, причем для всех брикетов, с которыми будут проводиться эксперименты время охлаждения должно быть одинаково и охлаждение проводить до одинаковой температуры [3].

6) После окончания эксперимента нужно провести аналогичные исследования для всех брикетов, только при температурах 110, 120, 130, 140, 150 °С.

7) Далее нужно сравнить как влияет температура сушки на реакционную способность ГБЖ.

Определение реакционной способности:

1) Провести градуировку анализатора кислорода. Для градуировки необходимо установить сенсор в сосуд с дистиллированной водой и начать процесс градуировки в настройках прибора, но при этом нужно проследить чтобы сенсор не коснулся воды, так как приведет к нарушению работы анализатора.

2) После процесса градуировки сенсор нужно установить обратно в прибор и в течении 5 мин будет происходить стабилизации работы анализатора.

3) Зафиксировать температуру и давление атмосферы при помощи метеоскопа.

4) Взвесить брикеты, далее для уменьшения объема газа в эксикатор помещается две емкости, после этого брикеты укладываются в эксикатор.

5) Для более герметичного закрытия крышки эксикатора, их покрывают смазкой, далее нужно добиться чтобы между эксикатором и крышкой не было воздушных зазоров.

6) Эксикатор должен подключен к системе, состоящей из анализатора кислорода и насоса. Сам насос должен быть подключен к источнику питания, с напряжением 5,5 В и с силой тока 0,2 А.

7) Далее нужно открыть запорный кран и включить насос и в течении последующих 30 секунд нужно замерить показания кислорода каждые 10 секунд.

8) Запорный кран закрыть и выключить насос, далее необходимо определить поглощение кислорода брикетами, для этого необходимо через 30 минут провести повторные действия как в начале. Для этого нужно открыть кран и включить насос, замерить показания анализатора кислорода каждые 10 секунд до 30 секунды.

9) Полученные данные для каждого брикета внести в таблицу по температуре, при которой сушился брикет [4].

Выводы

Для экспериментального изучения влияния режимов сушки ГБЖ на его скорость вторичного окисления составлена методика проведения экспериментального исследования. При этом учитывались основные требованиями к методам проведения экспериментальных исследований.

В дальнейшем будут проведены эксперименты, направленные на решение актуальной задачи – определение наиболее эффективной температуры сушки горячебрикетированного железа с точки зрения вторичного окисления.



Список литературы:

  1. Никитченко, Т. В. Исследование и разработка технологии производства горячебрикетированного железа из концентратов КМА на промышленной установке металлизации HYL-III: дис. на соиск. учен. степ. канд. техн. наук: 24.06.04 / Никитченко Татьяна Владимировна. - Липецк, 2007. - 167 с.
  2. Руководство по эксплуатации печи СНОЛ - 1,6.2,5. 1/11-И2М [Электронный ресурс]. - Режим доступа: https://www.medrk.ru/uploads/file/2933/snol1-62-51-11i2m_man.pdf (дата обращения: 12.11.202).
  3. Тимофеева А.С., Никитченко Т.В., Кожухов А.А., Мазур Н. И. Исследование скорости вторичного окисления горячебрикетированного железа с целью прогнозирования длительности сохранения его металлургической ценности / А. С. Тимофеева, Т.В. Никитченко, А.А. Кожухов, Н. И. Мазур // Библиография. — 2019. — 5 с.
  4. Руководство по эксплуатации анализатора кислорода портативного многофункционального АКПМ-1-02 — Москва, 2012. - 91 с.
