АНАЛИЗ КОНСТРУКЦИЙ ПРОМЕЖУТОЧНЫХ ОПОР ПУТЕПРОВОДА
На данный момент многие путепроводы и мосты построенные в советское время требуют реконструкции, либо полного демонтажа и строительства на их месте нового, в связи с низкой долговечностью материалов использованных в строительстве. В статье рассмотрен вопрос безопасности транспортной инфраструктуры.
Существующий путепровод находится в составе транспортной развязки автомобильной дороги Тамбовской области.
В результате обследования путепровода транспортное сооружение принято аварийным, так как основные несущие элементы конструкции не соответствовали нормам по прочности, дефектности, грузоподъемности и безопасности.
В статье рассматривается вариант строительства нового автодорожного путепровода в составе автомобильной дороги. Конструкция путепровода сборное железобетонное из балок двутаврового сечения с предварительно напрягаемой арматурой под нагрузки А-14, Н14 согласно СП 35.13330.2011 [1]. Схема транспортного сооружения температурно-неразрезная.
Путепровод имеет длину 87,31 метров, обеспечит пропускную способность дороги 200- 2000 авт./сут., что соответствует IV категории автомобильной дороги (по классификации ГОСТ Р 52398-2005 [2]).
Целью статьи является сравнение конструкций промежуточных опор, выявление наиболее технико-экономически оптимального варианта для дальнейшего строительства.
Задачи:
1. Провести технико-экономическое сравнение вариантов монтажа промежуточных опор;
2. Выполнить расчет длительность монтажа промежуточных опор в программном комплексе Spider Project;
3. Рассчитать сметную стоимость двух вариантов промежуточных опор
В статье рассматриваются два варианта промежуточных опор:
- стоечная конструкция промежуточных опор;
- массивная конструкция промежуточных опор.
В первом варианте промежуточные опоры представлены в виде стоечных конструкций, состоящих из 3 стоек диаметром 0,9м на каждом ростверке, с расстоянием в осях 4,0м, поверху выполнены ригели.

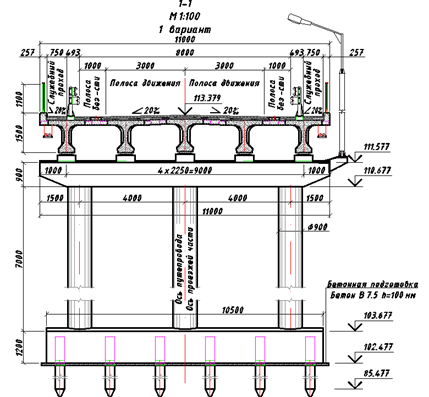

Рисунок 1 Стоечная конструкция промежуточных опор
Монтаж стоек промежуточных опор производится при помощи древометаллической опалубки, используется арматура арматура А400 ø28мм и арматура А240 ø8м, бетонируется при помощи автобетононасоса бетон В30F300W8.
Таблица 1
Ведомость машин и механизмов для 1 варианта монтажа
№ п. |
Наименование машин и механизмов |
Марка |
Количество |
1 |
Автобетонасос |
38X-5RZ Zoomlion |
1шт. |
Таблица 2
Ведомость материалов для 1 варианта монтажа
№ п. |
Наименование материала |
Ед. изм. |
Объем |
1 |
Арматура А400 ø28мм |
кг |
5491,77 |
2 |
Арматура А240 ø8мм |
кг |
1034,64 |
3 |
Бетон В30F300W8 |
м3 |
36,21 |
Во втором варианте промежуточные опоры представлены в виде массивных конструкций, состоящих из 8,9 м в поперечном профиле и 1,5 м в продольном направлении.

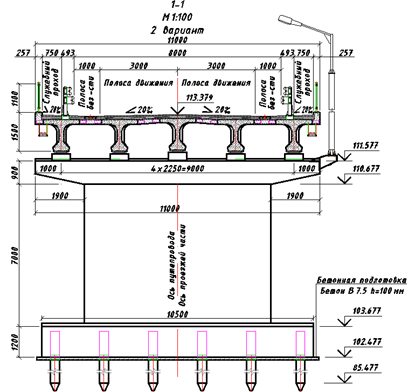

Рисунок 2. Массивная конструкция промежуточных опор
Таблица 3
Ведомость машин и механизмов для 1 варианта монтажа
№ |
Наименование машин и механизмов |
Марка |
Количество |
1 |
Автобетонасос |
38X-5RZ Zoomlion |
1шт. |
Таблица 4
Ведомость материалов для 1 варианта монтажа
№ |
Наименование материала |
Ед. изм. |
Объем |
1 |
Арматура А400 ø28мм |
кг |
95623,51 |
2 |
Арматура А240 ø8мм |
кг |
1956,74 |
3 |
Бетон В30F300W8 |
м3 |
120,59 |
В первом варианте длительность монтажа стоечных промежуточных опор составила 8 дней (расчет был выполнен в программном комплексе Spider Project [3]), стоимость монтажа 21 930 088,04 рублей.
Во втором варианте длительность устройства технологической площадки с последующим монтажом составила 15 дней [3]. Стоимость составила 32 140 709,20 рублей.
Выводы: К производству работ по итогам технико-экономических показателей выбран вариант №1 - стоечная конструкция промежуточных опор.
