НАДЕЖНОСТЬ ЭЛЕКТРОСНАБЖЕНИЯ ПРИ ПЛАНОВЫХ ОТКЛЮЧЕНИЯХ ЭЛЕКТРОСЕТЕВОГО ОБОРУДОВАНИЯ

RELIABILITY OF POWER SUPPLY DURING SCHEDULED OUTPUTS OF ELECTRIC GRID EQUIPMENT

Pavel Kozlov,

master's student, Industrial University of Tyumen,

Russia, Tyumen

АННОТАЦИЯ

В статье рассматривается вопрос оптимизации составления графиков плановых отключений электросетевого оборудования с учетом надежности электроснабжения и качества электроэнергии.

ABSTRACT

The article discusses thequestion of optimization of scheduling planned outages of network equipment, taking into account the reliability of power supply and quality of electricity.

Ключевые слова: графики нагрузок, оптимизация, надежность электроснабжения, качество электроэнергии.

Keywords: electrical load schedule, optimization, reliability of power supply, quality of electricity.

Вопрос обеспечения надежности при эксплуатации любой технической системы является одной из важнейших задач, включающей в себя целый ряд мероприятий (технических, экономических и организационных), цель которой - минимизация ущерба из-за нарушения нормального режима работы потребителей электрической энергии. Наиболее актуален вопрос надежности возникает при эксплуатации систем электроснабжения, в состав которых входит большое число элементов, имеющие внешние и внутренние связи.

Имеются два принципиальных подхода к оценке надежности систем электроснабжения. Первый подход опирается на нормативные документы (ПУЭ, ГOCT), в которых все электроприемники разделяются на три категории. Второй подход предполагает экономическую (количественную) оценку от недоотпуска электроэнергии – экономический ущерб из-за недоотпуска электроэнергии [1].

Средства обеспечения надежного электроснабжения можно разделить на технические и организационно-технические (рисунок 1) [2].

Повышение надежности оборудования электрических сетей – наиболее распространенный метод обеспечения надежности электроснабжения потребителей. Большинство повреждений, как правило, приходится на воздушные линии (ВЛ), в частности 6-10 кВ. Техническое состояние элементов систем электроснабжения определяется надежностью работы ВЛ напряжением 0,38-110 кВ, характеризующиеся числом и продолжительностью отключений, вероятностью отказов элементов ВЛ, длительностью плановых отключений при выводе в ремонт оборудования.

Системы планово-предупредительного ремонта (ППР) – система, направленная на обеспечение бесперебойного электроснабжения потребителей, а также на поддержание в работоспособном состоянии электрических сетей [3]. Такая система дает возможность составления графиков ремонтов оборудования на длительное время в соответствии с ремонтными циклами и заранее определить объем необходимых трудовых и материальных ресурсов. Практика показывает, что использования этой системы является затруднительным и не всегда эффективным.

Это связано с потребностью внесения изменений в график ремонтов оборудования при авариях и экстренных ремонтов, необходимостью учета сезонных работ и архитектуры конкретной электрической сети, а также специфики работы конкретного оборудования.

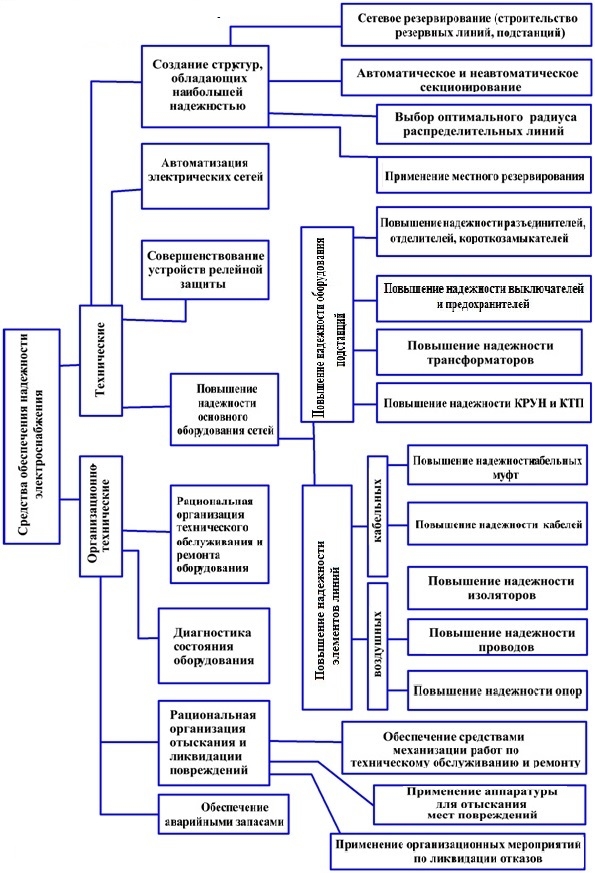

Рисунок 1. Средства обеспечения надежности электроснабжения

Практическая эксплуатация систем электроснабжения рост отказов и повреждаемости оборудования при увеличении срока его эксплуатации не учитывается принятая продолжительность циклов ремонта оборудования электрических сетей и подстанций. При этом, безусловно, в настоящее время дополнительно используются современные средства диагностики, позволяющие обеспечивать ремонтные службы дополнительными данными о техническом состоянии элементов систем [4]

Преимущественно исследования по системам организации ремонтов нацелены на решение следующих задач:

- повышение оперативности работы диспетчерского персонала в части рассмотрения заявок на вывод в ремонт оборудования;

- повышение оперативности работы дежурного персонала объектов в части обслуживания оборудования;

- повышение оптимальности разрабатываемых планов проведения ремонтов оборудования и отдельных элементов систем электроснабжения (ВЛ, подстанций, релейной защиты и автоматики и др.).

Соответственно, оптимизация графиков плановых отключений при выводе в ремонт оборудования и их оперативная корректировка в любой момент времени с учетом надежности электроснабжения и качества электроэнергии в ремонтных схемах сети – является актуальной задачей эксплуатации систем электроснабжения.

Список литературы:

1. Леонов, Е. Н. Обеспечение показателей надежности систем электроснабжения цеха при синтезе средствами САПР / Е. Н. Леонов // Ориентированные фундаментальные и прикладные исследования - основа модернизации и инновационного развития архитектурно-строительного и дорожно-транспортного комплексов России : материалы Всероссийской научно-технической конференции (с международным участием), Омск, 28–30 ноября 2011 года. – Омск: Сибирская государственная автомобильно-дорожная академия (СибАДИ), 2011. – С. 318-322. – EDN WPGVGJ.
2. Васильев, А.П., Турлов, А.Г. Средства обеспечения надежности электроснабжения потребителей // Проблемы энергетики. – 2006. – №3-4. – С. 19-35.
3. Шеметов А.Н. Надежность электроснабжения: учебное пособие для студентов специальности 140211 «Электроснабжение». – Магнитогорск: ГОУ ВПО «МГТУ им. Г.И. Носова», 2006.
4. Беляев С.В., Малафеев А.В., Омельченко Е.Я. Разработка оптимальных графиков ремонта оборудования электрических сетей с целью повышения надежности их функционирования // Электро- и теплоэнергетика. – 2019. – №2(43). – С.4-11.
