СОСТАВЛЕНИЕ ТЕХНИЧЕСКОГО ПРОЕКТА ПРОТОТИПА ИС КОНТРОЛЯ ПОВЕРХНОСТНОГО ЭЛЕКТРОМОНТАЖА

DEVELOPMENT OF A TECHNICAL PROJECT FOR A PROTOTYPE OF AN IS FOR CONTROL OF SURFACE WIRING

Rudolf Ignatyev

graduate of 2st year, Department of Information Systems in Economics, Volga State University of Technology,

Russia, Yoshkar-Ola

АННОТАЦИЯ

Назначение прототипируемой системы состоит в автоматизации процесса поверхностного электромонтажа на машиностроительном предприятии. Система должна взаимодействовать с умной паяльной станцией, занимаясь мониторингом температуры паяльника и ограничением его температурного диапазона, то есть происходит контроль и системное управление. Цель исследования заключается в разработке технического проекта прототипа ИС (информационной системы), позволяющего сократить сроки полных циклов регламентирования и выводящего в конце жизненного цикла разработки качественную ИС, которая сможет частично функционировать ещё до этапа апробации.

ABSTRACT

The purpose of the prototyped system is to automate the process of surface wiring in a machine-building enterprise. The system should interact with a smart soldering station, engaged in monitoring the soldering iron temperature and limiting its temperature range, i.e. control and system management takes place. The aim of the research is to develop a technical design of an IS prototype (information system), which allows to reduce the time of full regulation cycles and outputs at the end of the development life cycle a high-quality IS, which can partially function even before the approbation stage.

Ключевые слова: электромонтаж; прототип; диаграмма.

Keywords: wiring; prototype; diagram.

Разработчиком и заказчиком ИС является одно предприятие – АО «ММЗ», поэтому подразумевается, что разработка прототипа данной системы должна вестись с целью внутреннего использования.

Для начала опишем характеристику объекта автоматизации. Поверхностный электромонтаж ведётся на специальных участках, оборудованных метеостанциями, отображающими температурный режим и уровень влажности в производственном помещении, а также умными паяльными станциями, не только отображающими текущую температуру паяльника, но и способными вести системный лог параметров паяния.

Для диаграмм прецедентов основной акцент в рассмотрении бизнес-процессов делается на бизнес-задачах, порядке их решения и точках принятия решений, а также на исполнителях и участниках бизнес-задач [1].

Представлена диаграмма прецедентов у разрабатываемой для АО «ММЗ» ИС «Умное рабочее место» для поверхностного электромонтажа (рисунок 1).

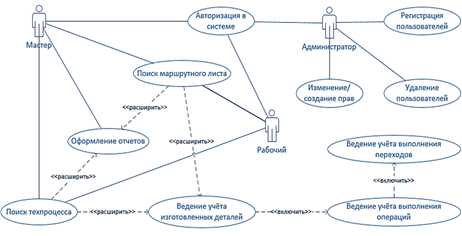

Рисунок 1. Диаграмма прецедентов для ИС

Диаграммы последовательности регистрируют последовательность действий в бизнес-процессе с учётом временной оси и взаимоотношений между участвующими в процессе объектами [2].

Ниже отображена диаграмма последовательности к разрабатываемой для АО «ММЗ» ИС «Умное рабочее место» для поверхностного электромонтажа (рисунок 2).

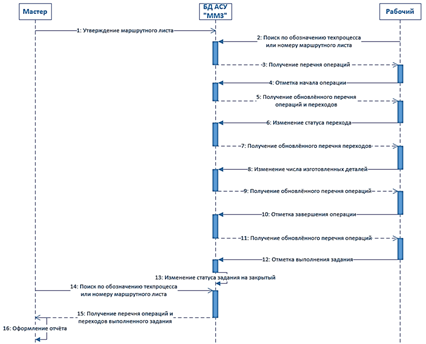

Рисунок 2. Диаграмма последовательности для ИС

Диаграммы деятельности позволяют составить блок-схему алгоритма реализации конкретного бизнес-процесса с выделением зон ответственности участников процесса за выполнение конкретных операций [1].

Далее представим диаграммы деятельности для некоторых основных бизнес-процессов предметной области ИС. Во-первых, составлена диаграмма деятельности для бизнес-процесса «Поиск операций по уникальному номеру маршрутного листа» (рисунок 3).

Рисунок 3. Диаграмма деятельности «Поиск операций по уникальному номеру маршрутного листа»

Во-вторых, представлена также диаграмма деятельности для бизнес-процесса «Задать статус выбранной операции» (рисунок 4).

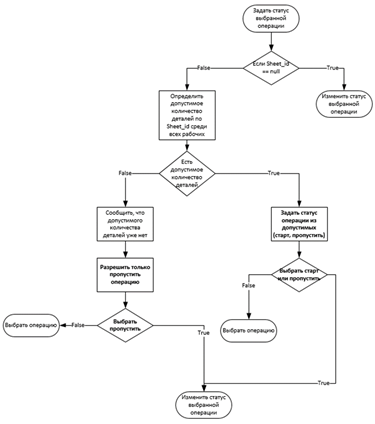

Рисунок 4. Диаграмма деятельности «Задать статус выбранной операции»

Как итог, были приведены технические решения по проекту прототипа ИС, которая в будущем может быть гибко модернизирована путем внедрения более новых решений.
