ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПРИВОДЫ В РЕАБИЛИТАЦИОННОМ ОБОРУДОВАНИИ: АНАЛИЗ И ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ

​ELECTROMECHANICAL DRIVES IN REHABILITATION EQUIPMENT: ANALYSIS AND APPLICATION PROSPECTS

Zabrodin Alexander Sergeevich

Student, Department of Electronics and Nanoelectronics, Togliatti State University,

Russia, Togliatti

Pozdnov Maxim Vladimirovich

Scientific Supervisor, Candidate of Technical Sciences, Associate Professor, Togliatti State University,

Russia, Togliatti

АННОТАЦИЯ

В статье рассмотрены основные типы электромеханических приводов, применяемых в современном реабилитационном оборудовании. Проведен анализ требований к приводам для медицинской реабилитации: точность позиционирования, безопасность, адаптивность и плавность движения. Исследованы характеристики сервоприводов с обратной связью, линейных электроприводов, бесколлекторных двигателей (BLDC), шаговых двигателей и приводов с серийной упругостью. Установлено, что выбор типа привода зависит от конкретных задач реабилитации: восстановление двигательных функций, поддержка при движениях или регулировка нагрузки. Особое внимание уделено вопросам интеграции приводов с системами биологической обратной связи и датчиками ЭМГ.

ABSTRACT

The article discusses the main types of electromechanical drives used in modern rehabilitation equipment. An analysis of requirements for medical rehabilitation drives is carried out: positioning accuracy, safety, adaptability and smoothness of movement. The characteristics of servo drives with feedback, linear electric drives, brushless DC motors (BLDC), stepper motors and series elastic actuators are investigated. It is established that the choice of drive type depends on specific rehabilitation tasks: restoration of motor functions, movement support or load regulation. Special attention is paid to the integration of drives with biological feedback systems and EMG sensors.

Ключевые слова: реабилитационное оборудование; электромеханические приводы; сервоприводы; бесколлекторные двигатели; биологическая обратная связь; экзоскелеты.

Keywords: rehabilitation equipment; electromechanical drives; servo drives; brushless motors; biological feedback; exoskeletons.

Введение

Реабилитационное оборудование требует высокой точности, безопасности и адаптивности. Приводы должны обеспечивать обратную связь, плавное движение для минимизации риска травмирования пациента и быструю реакцию на сигналы датчиков [1].

В современной реабилитации широко применяются экзоскелеты и роботизированные системы, помогающие в восстановлении двигательных функций. Для таких систем критичны компактность, мощность и эффективность приводов [2].

Особую важность приобретает интеграция приводов с системами биологической обратной связи, где управление осуществляется на основе показаний датчиков мышечной активности или усилия пациента. Это требует от приводов способности адаптироваться в реальном времени и обеспечивать точное управление нагрузкой [3].

Виды приводов в реабилитационных системах

1. Сервоприводы с обратной связью

Применение: Роботизированные экзоскелеты, механотерапевтические аппараты (например, для руки или ноги).

Особенности:

Точное управление положением, скоростью и усилием благодаря энкодерам и датчикам момента;

Возможность задания программируемых траекторий движений (например, для пассивной разработки суставов);

Адаптация под сопротивление пациента, избегая перенапряжения.

Сервоприводы обеспечивают высокую точность позиционирования (до ±0.1°) и позволяют реализовать сложные алгоритмы управления, что критично для адаптивной реабилитации [4].

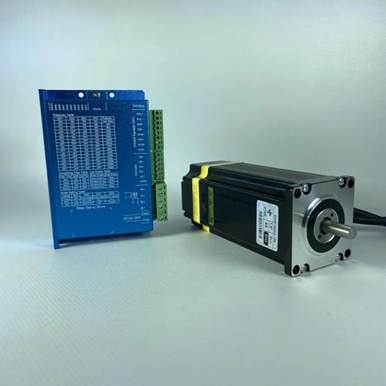

Рисунок 1. Сервопривод с обратной связью

2. Линейные электроприводы

Применение:

1. Регулировка высоты/угла наклона кроватей, столов, опорных конструкций;
2. Перемещение компонентов тренажеров (например, в вертикализаторах).

Особенности:

1. Плавное и бесшумное движение (шарико-винтовые передачи);
2. Управление кнопками или через программное обеспечение, что критично для пациентов с ограниченной мобильностью;
3. Высокая грузоподъемность при компактных размерах.

Линейные приводы особенно востребованы в стационарном реабилитационном оборудовании, где требуется точное позиционирование с высокой повторяемостью [5].

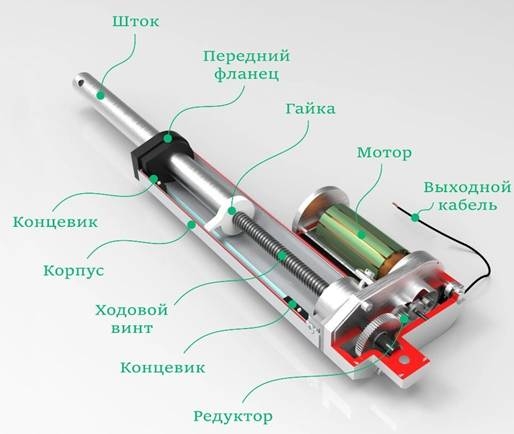

Рисунок 2. Линейный электропривод

3. Бесколлекторные двигатели (BLDC)

Применение: Современные экзоскелеты, роботизированные протезы, велотренажеры с биообратной связью.

Особенности:

1. Высокий КПД (до 90-95%), малый шум и длительный срок службы;
2. Интеграция с датчиками ЭМГ (электромиография) для управления движением силой мышц пациента;
3. Компактность и высокое отношение мощности к массе.

BLDC-двигатели становятся стандартом для носимых реабилитационных устройств благодаря своей энергоэффективности и надежности [6].

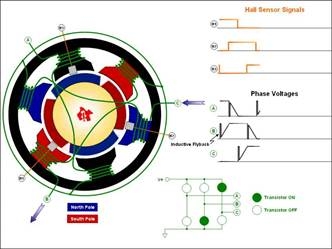

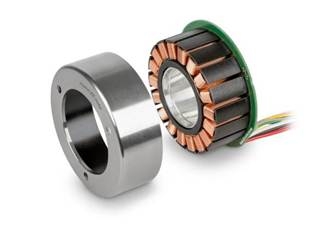

Рисунок 3. Бесколлерктоный двигатель(BLDC)

4. Шаговые двигатели

Применение: Аппараты для дозированной механотерапии, системы позиционирования (например, для кисти или стопы).

Особенности:

1. Точное позиционирование без датчиков обратной связи (открытый контур);
2. Подходят для задач с фиксированными повторяющимися движениями;
3. Простота управления и низкая стоимость.

Шаговые двигатели эффективны в приложениях, где не требуется высокая динамика, но важна точность позиционирования при невысокой скорости [7].

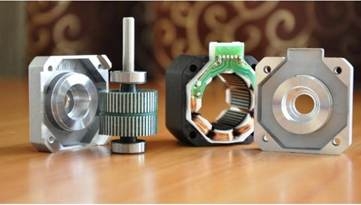

Рисунок 4. Шаговой двигатель

5. Мотор-редукторы

Применение: Подъемные механизмы в вертикализаторах, грузоподъемные системы.

Особенности:

1. Сочетание двигателя и редуктора обеспечивает высокий крутящий момент на низких скоростях;
2. Надежность и устойчивость к перегрузкам;
3. Простота обслуживания.

Мотор-редукторы незаменимы в приложениях, требующих значительного усилия при низкой скорости перемещения [8].

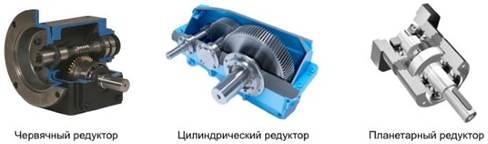

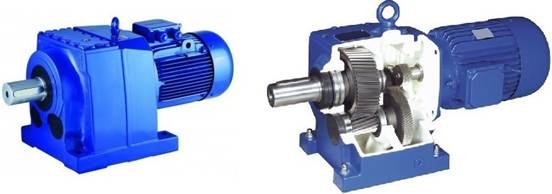

Рисунок 5. Мотор-редуктор

6. Приводы с серийной упругостью (Series Elastic Actuators, SEA)

Применение: Роботизированные реабилитационные системы, где требуется безопасное взаимодействие с пациентом.

Особенности:

1. Встроенный упругий элемент (например, пружина) смягчает резкие нагрузки и позволяет измерять прикладываемое усилие;
2. Идеальны для задач активной реабилитации, когда пациент сам генерирует движение;
3. Обеспечивают импедансное управление и защиту от перегрузок.

SEA представляют собой перспективное направление в разработке безопасных реабилитационных систем, обеспечивая естественное взаимодействие «привод–пациент» [9].

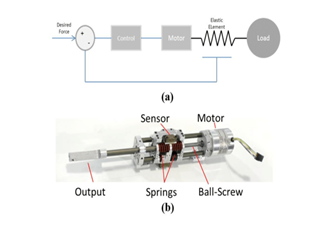

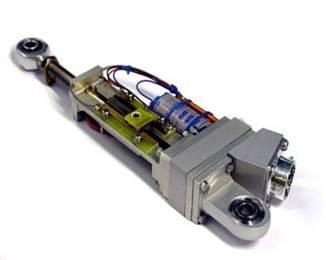

Рисунок 6. Привод с серийной упругостью

Ключевые требования к приводам в реабилитации

На основе анализа патентов и научных публикаций выделены основные требования к электромеханическим приводам для реабилитационного оборудования:

1. Безопасность

• Аварийная остановка при превышении нагрузки;
• Защита от резких движений;
• Ограничение максимального усилия (не более 30-50 Н для конечностей);
• Аппаратные и программные средства защиты.

Безопасность является приоритетным требованием, регламентированным ГОСТ Р МЭК 60601-1 для медицинского электрического оборудования [10].

2. Адаптивность

• Интеграция с датчиками (ЭМГ, гироскопы, тензодатчики);
• Режимы «помощь» и «сопротивление» для разных этапов восстановления;
• Возможность персонализации параметров под конкретного пациента;
• Алгоритмы машинного обучения для адаптации нагрузки.

3. Тихая работа

• Уровень шума не более 40-50 дБ;
• Важно для комфорта пациентов и медицинского персонала;
• Достигается применением бесколлекторных двигателей и качественных редукторов.

4. Эргономика

• Компактность и легкость (особенно в носимых устройствах, например, экзоскелетах);
• Минимизация собственной массы привода для снижения нагрузки на пациента;
• Удобство обслуживания и замены компонентов.

Примеры применения в современном оборудовании

Анализ доступных решений показал следующие примеры применения приводов:

Экзоскелеты (Ekso Bionics, ReWalk):

1. BLDC-двигатели и сервоприводы с обратной связью;
2. Интеграция с инерциальными датчиками и джойстиками управления;
3. Адаптивное управление на основе данных о положении тела.

Роботизированные тренажеры для рук (Armeo, Bi-Manu-Track):

1. Сервоприводы, регулирующие нагрузку в режиме реального времени;
2. Виртуальная реальность для повышения мотивации пациента;
3. Протоколы реабилитации с автоматической регистрацией прогресса.

Вертикализаторы:

1. Линейные приводы для плавного подъема пациента;
2. Пульт управления с возможностью остановки в любой точке;
3. Датчики угла наклона и давления.

Велотренажеры с биологической обратной связью:

1. BLDC-двигатели + датчики пульса/усилия для адаптации нагрузки;
2. Автоматическая регулировка сопротивления в зависимости от состояния пациента;
3. Интеграция с системами мониторинга жизненных показателей.

Перспективные направления развития

Нейроинтерфейсы

Приводы управляются сигналами мозга или мышц (например, экзоскелеты для пациентов с параличом). Интерфейсы «мозг–компьютер» (BCI) открывают новые возможности для пациентов с тяжелыми нарушениями двигательных функций [11].

ИИ-адаптация

Алгоритмы искусственного интеллекта подбирают нагрузку на основе данных о прогрессе пациента. Машинное обучение позволяет персонализировать реабилитацию и оптимизировать время восстановления [12].

Портативные устройства

Миниатюрные приводы в носимых реабилитационных гаджетах обеспечивают возможность реабилитации в домашних условиях. Развитие гибкой электроники и мягких роботов расширяет границы применения приводов [13].

Выводы

В реабилитационном оборудовании используются специализированные электромеханические приводы, обеспечивающие безопасность, точность и адаптивность при работе с пациентами.

Выбор типа привода зависит от конкретных задач:

1. Сервоприводы — для высокоточных роботизированных систем;
2. BLDC-двигатели — для носимых устройств и экзоскелетов;
3. Линейные приводы — для стационарного оборудования;
4. SEA — для безопасного физического взаимодействия.

Ключевые требования: безопасность (ограничение силы < 50 Н), адаптивность (интеграция с датчиками ЭМГ), тихая работа (< 50 дБ), эргономика (минимальная масса).

Перспективные направления: нейроинтерфейсы, ИИ-адаптация нагрузки, миниатюризация приводов для портативных устройств.

Реабилитационные приводы представляют собой симбиоз инженерии и медицины, обеспечивая персонализированное восстановление пациентов с минимальным риском травм.

Список литературы:

1. Болховитинов В.С. и др. Линейные электрические машины. М.: Энергоатомиздат, 2018. — 384 с.
2. Hogan N., Krebs D.E. Interactive Robotic Therapist // IEEE Trans. on Rehabilitation Engineering. — 2004. — Vol. 12, № 3. — P. 34–45.
3. Мельников Ю.Н. Силовая электроника на базе широкозонных полупроводников. СПб.: Лань, 2023. — 256 с.
4. Al-Holou N. et al. Adaptive Impedance Control for Rehabilitation Robotics // IEEE/ASME Transactions on Mechatronics. — 2021. — Vol. 26, № 2. — P. 789–800.
5. ГОСТ Р МЭК 60601-1-2020. Изделия медицинские электрические. Общие требования безопасности. — М.: Стандартинформ, 2020. — 128 с.
6. MATLAB & Simulink Documentation: Simscape Electrical > Permanent Magnet Linear Synchronous Motor [Электронный ресурс]. — URL: https://www.mathworks.com/help/physmod/sps/powersys/ref/permanentmagnetlinearsynchronousmotor.html (дата обращения: 15.04.2026).
7. Pratt G.A., Williamson M.M. Series Elastic Actuators // IEEE/RSJ International Conference on Intelligent Robots and Systems. — 1995. — Vol. 1. — P. 399–406.
8. Sugar T.G. et al. Design and Control of RUPERT: A Device for Robotic Upper Extremity Repetitive Therapy // IEEE Transactions on Neural Systems and Rehabilitation Engineering. — 2007. — Vol. 15, № 3. — P. 336–346.
9. Krebs H.I. et al. Rehabilitation Robotics: Performance-based Progressive Robot-assisted Therapy // Autonomous Robots. — 2003. — Vol. 15, № 1. — P. 7–20.
10. Riener R. et al. Patient-cooperative Strategies for Robot-aided Training: First Experimental Results // IEEE Transactions on Neural Systems and Rehabilitation Engineering. — 2005. — Vol. 13, № 3. — P. 380–394.
11. Wolpaw J.R. et al. Brain-computer interfaces for communication and control // Clinical Neurophysiology. — 2002. — Vol. 113, № 6. — P. 767–791.
12. Zhang Y. et al. Machine Learning in Rehabilitation Robotics: A Review // IEEE Access. — 2020. — Vol. 8. — P. 125421–125438.
13. Walsh C.J. et al. Soft exosuit for assistance with walking // Science Robotics. — 2021. — Vol. 6, № 55. — P. eabf1719.
