РАЗРАБОТКА СИСТЕМЫ ЭЛЕКТРООСВЕЩЕНИЯ ИНДИВИДУАЛЬНОГО ЖИЛОГО ОБЪЕКТА

Система электроосвещения проектируется для одноэтажного одноквартирного индивидуального жилого дома (коттеджа). Разработчиком плана жилого дома является Открытое акционерное общество «Ордена Трудового Красного Знамени «Институт Белгоспроект» [1].

Количество этажей: 1, количество комнат: 4, общая площадь: 103,75 м², общая жилая площадь: 66,56 м², электроснабжение: от внешней сети.

Выбор и размещение светильников. Выбор и размещение светильников в основных помещениях жилого дома осуществляем, руководствуясь технико-экономическими показателями, положениями [2, 3, 4], а также с учетом требований к интерьеру и дизайну. Освещение чердака не предусматривается согласно [3].

Параметры используемых источников света приведены в таблице 1. План индивидуального жилого дома с расположением светильников представлен на рисунке 1.

Таблица 1

Параметры используемых источников света

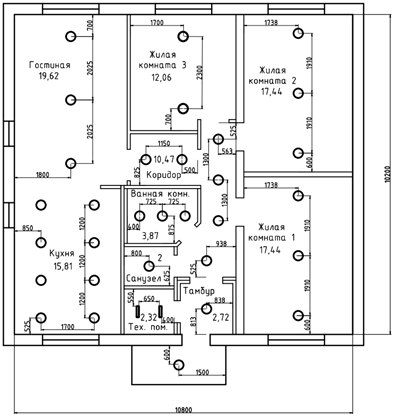

Рисунок 1. План жилого дома с размещением светильников

Результат расчета освещенности в помещении жилой комнаты 1 (жилой комнаты 2) с помощью ПО «Dialux Light» представлен на рисунке 2.

Рисунок 2. Результат светотехнического расчета в ПО «Dialux Light»

Рассчитанные значения освещенности находятся в допустимых пределах.

Аналогично рассчитывается освещенность в остальных помещениях жилого дома.

Расчет электрических нагрузок освещения. Расчетная осветительная нагрузка производственных и общест­венных зданий, а также наружного освещения определяется исходя из суммарной мощности светильников (ламп), полученной в результате светотех­нического расчета [3, 5].

Выполним расчет электрических нагрузок освещения пользуясь [3, 5], принимая для каждой группы cosφ_ср.взв = 0,9 и K_с = 1. Рассчитанные значения заносим в таблицу 2.

Таблица 2

Электрические нагрузки освещения

Выбор кабелей. Сечения проводов и кабелей следует выбирать по условиям нагрева длительным расчетным током в нормальном и послеаварийном режимах с учетом способа прокладки и проверять по потере напряжения, на соответствие номинальным токам уставок выбранных аппаратов защиты, по условиям окружающей среды.

Соотношения между длительно допустимыми токовыми нагрузками проводников и токами защитных аппаратов в силовых и осветительных сетях целесообразно принимать не менее значений, указанных в [6].

Высота установки распределительного щита составляет 1,5 м. Длину вертикальной трассы линий C1 – C7, считая от щита, принимаем равной   1,35 м. Электропроводка освещения выполняется в гофрированных ПВХ трубах скрытым образом по поверхности чернового потолка.

Результаты расчета электрических сетей освещения, выполненные в соответствии с [3, 5, 6], представлены в таблице 3.

Таблица 3

Результаты расчета электрических сетей освещения

План электропроводки освещения представлен на рисунке 3.

Выбор защитных аппаратов. Выбор номинального тока расцепителя автоматического выключателя, защищающего линию с расчетным током I_макс, производится в соответствии с [3].

При установке автоматов в закрытых щитках рабочий ток групповой линии не должен превышать 0,9I_{ном. р}.

Руководствуясь приведенными выше положениями, выбираем для защиты линий C1 – C7 однополюсные автоматические выключатели ВА47-29 1P B 2А с номинальным током 2 А и характеристикой срабатывания B [7]. Расчетный ток каждой групповой линии не превышает 0,9I_{ном. р} (1,8 А).

Для выбора типа электрического распределительного щита необходима информация о подключаемых к ним линиях. Поскольку данная информация отсутствует, выбраны только защитные аппараты для осветительных линий.

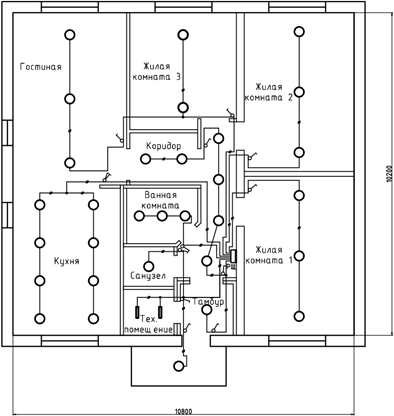

Рисунок 3. План электропроводки освещения

Таким образом, в результате разработки системы электроосвещения решены следующие основные задачи: подобраны и размещены светодиодные светильники в помещениях индивидуального жилого дома, произведен светотехнический расчет освещенности внутренних помещений, рассчитаны электрические нагрузки осветительных линий, выбраны сечения и марки питающих кабелей, осуществлен выбор групповых защитных аппаратов, рассмотрено управление освещением в различных помещениях. Представлен план индивидуального жилого дома, предложен план размещения светотехнического оборудования в помещениях, приведен план электропроводки освещения.

Список литературы:

1. ГИС «Госстройпортал»: [Электронный ресурс]. URL : https://gosstroyportal.by/typeRegister/66c44f40bb1a5d39b7acc471 (Дата обращения: 16.03.2026).
2. Естественное и искусственное освещение. Строительные нормы Республики Беларусь : СН 2.04.03-2020. – Введ. 24.03.2021 (с отменой ТКП 45-2.04-153-2009 (02250)). – Минск : Минстройархитектура, 2021. – 86 с.
3. Системы электрооборудования жилых и общественных зданий. Строительные правила Республики Беларусь : СП 4.04.04-2023. – Введ. 05.09.2023. – Минск : Минстройархитектура, 2023. – 83 с.
4. Системы электрооборудования жилых и общественных зданий. Строительные нормы Республики Беларусь : СН 4.04.01-2019. – Введ. 16.08.2020. – Минск : Минстройархитектура, 2020. – 41 с.
5. Радкевич, В. Н. Расчет электрических нагрузок промышленных предприятий: учебно-методическое пособие для студентов специальности 1 – 43 01 03 «Электроснабжение (по отраслям)» / В. Н. Радкевич, В. Б. Коз­ловская, И. В. Колосова. – Минск: БНТУ, 2013. – 124 с.
6. Правила устройства электроустановок – 6-е изд., перераб. и доп. – М.: Энергоатомгодат, 1986. – 648 с.
7. Официальный сайт компании IEK Group / Каталог модульного оборудования Karat. : [Электронный ресурс]. URL: https://www.iek.ru/products/catalog/modulnoe_oborudovanie/modulnoe_oborudovanie_karat/modulnye_avtomaticheskie_vyklyuchateli_karat (Дата обращения: 16.03.2026).
