ДЕМОНТАЖ МЕТАЛЛИЧЕСКИХ ФАХВЕРКОВЫХ КОЛОНН И КРЕСТОВЫХ СВЯЗЕЙ В ЗДАНИИ

АННОТАЦИЯ

В настоящей работе рассмотрены вопросы оценки технического состояния и несущей способности здания материального склада, в котором были демонтированы фахверковые колонны и крестовые связи.

Ключевые слова: обследование, техническое состояние, фахверковые колонны, связи, демонтаж

В 2017 году была проведена экспертная оценка технического состояния и несущей способности строительных конструкций здания материального склада.

Обследуемое производственное здание имеет прямоугольную форму в плане габаритными размерами в осях «А-Г, 1-11» 18,0*60,0 м. Со стороны оси «А» имеется навес размерами 4,5*42,0 м. Поперечный разрез приведен на рис. 1.

Здание одноэтажное с подвалом, имеет каркасную конструктивную схему. Фундаменты под колонны – железобетонные монолитные отдельностоящие на свайном основании. Колонны – сборные железобетонные, жестко закрепленные в фундаментах.

У торцевых стен вдоль оси «1», «10» и «11» были предусмотрены фахверковые колонны, выполненные из металла. Сечение фахверковых колонн в основном сформировано двумя прокатными двутаврами №24 сваренными в «коробочку». Шаг фахверковых колонн – 6,0 м.

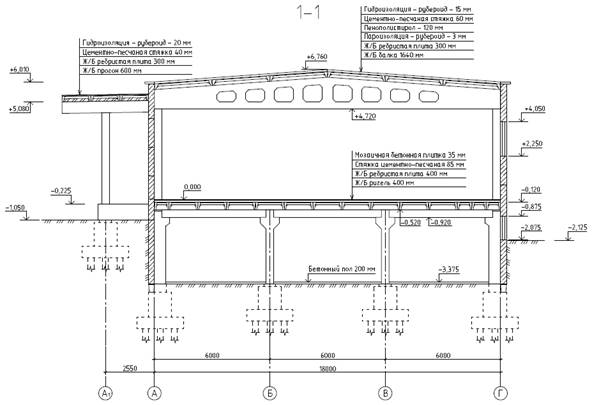

Рисунок 1. Поперечный разрез здания

В осях «А, 5-6» и «Г, 5-6» на первом этаже и в подвале были предусмотрены металлические связи для повышения жесткости здания в продольном направлении.

Перекрытие подвала выполнено сборным железобетонным. Применены железобетонные ригеля таврового сечения и сборные железобетонные ребристые плиты. Покрытие здания выполнено также сборным железобетонным. Применены решетчатые балки пролетом 18,0 м, по которым уложены сборные железобетонные ребристые плиты. Покрытие навеса выполнено по сборным железобетонным прогонам, по которым уложены сборные железобетонные ребристые плиты.

В качестве ограждающих конструкций использованы навесные железобетонные стеновые панели толщиной 300 мм, высота панелей составляет 1,2 и 1,8 м. Кровля на здании мягкая совмещенная с гидроизоляцией из рулонных материалов.

В результате обследования было установлено, что фахверковые колонны вдоль оси «1» и связи в осях «А, 5-6» и «Г, 5-6» демонтированы. Отсутствие фахверковых колонн вдоль оси «1» привело к тому, что стеновые панели практически не закреплены из плоскости и могут обрушиться (рис. 2). Это обстоятельство вызывает опасность для жизни находящихся рядом со зданием людей. Металлические связи в осях «А, 5-6» и «Г, 5-6» также демонтированы (рис. 3). Отсутствие связей приводит к значительному снижению жесткости здания в продольном направлении.

Рисунок 2. Демонтированные фахверковые колонны

Рисунок 3. Демонтированные связи

Расчеты, выполненные методом конечных элементов, в вычислительном комплексе Scad (рис. 4) показали, недостаточную жесткость здания в продольном направлении. К тому же при учете различных комбинаций нагружений и  пространственной работы каркаса в колоннах возникает сложное напряженное состояние [1].

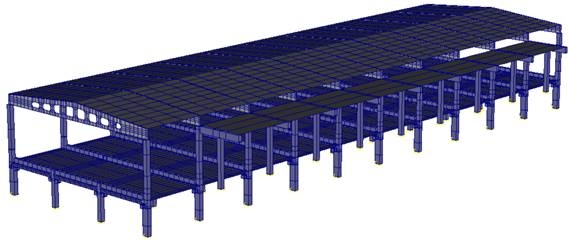

Рисунок 4. Общий вид расчетной схемы здания

Для обеспечения дальнейшей безопасной эксплуатации здания материального склада были разработаны противоаварийные мероприятия по восстановлению металлических фахверковых колонн и крестовых связей (рис. 5, рис. 6).

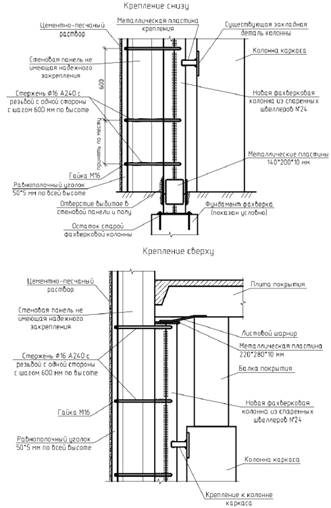

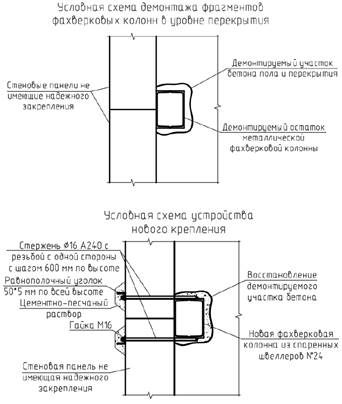

Рисунок 5. Восстановление фахверковых колонн

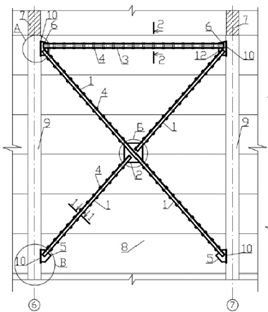

Рисунок 6. Восстановление металлических связей

Таким образом, было установлено, что из-за халатного отношения к эксплуатации [2], не понимания предназначения и работы строительных конструкций [3], а также желания извлечь материальное благо за счет сдачи металла на металлолом, была создана аварийная ситуация, которая могла повлечь за собой локальное обрушение здания, что привело бы к большим материальным затратам и возможной гибели людей.

Список литературы:

1. Plevkov V.S., Malganov A.I., Baldin I.V., Stukov P.V., Kalachev K.V., Sarkisov D.Ju. Eestimation of operated ferro-concrete structures strength of usual and prestressed reinforcing under longitudinal forces, bending and twisting moments. В сборнике: 8th Korea-Russia International Symposium on Science and Technology - Proceedings: KORUS 2004 8th Korea-Russia International Symposium on Science and Technology, KORUS 2004. sponsors: Tomsk Polytechnic University, University of Ulsan, Novosibirsk State Technical University. Tomsk, 2004. С. 342-344.
2. Невидомская А.В., Иваненко Л.В., Тигай О.Ю., Саркисов Д.Ю.  Нарушения при эксплуатации и диагностика технического состояния вышки молниеотвода дегазационной установки. Современные тенденции в науке и образовании: Сборник научных трудов по материалам Международной научно-практической конференции 3 марта 2014 г. Часть V. М.: «АР-Консалт», 2014 г.- с. 140-141.
3. Саркисов Д.Ю., Богатырева И.В., Бехтерева А.И. Оценка несущей способности покрытия здания, реконструированного без разработки проекта. Академическая публицистика ISSN 2541-8076, № 04/2017, с. 36-40.
