РАЗРАБОТКА ПЛАНА ДАЛЬНЕЙШЕГО ЭКСПЛУАТАЦИОННОГО БУРЕНИЯ ГОРШКОВСКОЙ ПЛОЩАДИ ПЛАСТА АС11_0 РОССИЙСКОГО МЕСТОРОЖДЕНИЯ

Голдырев Александр Вячеславович

магистрант 2 курса, кафедра геологии и разведки нефтяных и газовых месторождений УГНТУ,

РФ, г. Уфа

Научный руководитель Васильев Дмитрий Михайлович

преподаватель кафедры геологии и разведки нефтяных и газовых месторождений УГНТУ,

РФ, г. Уфа

Для разработки плана дальнейшего эксплуатационного бурения необходимы построенные в геоглобе карты гидропроводности (kH) и границы неразбуренных участков с низкой проницаемостью в виде контуров вороного.

Чтобы получить карту проводимости (kH), перемножим карту проницаемости и карту продуктивных толщин в программе GeoGlobe. По пласту АС11_0 получаем карту проводимости со значениями от 0 до 2694. В низкопроницаемых, неразбуренных зонах со значениями от 0 до 245,7 (рис. 1).

Бурение зон с проницаемостью более 2 мД будет производиться вертикальными скважинами по девятиточечной системе, аналогично с ранее разбуренными участками. Расстановка скважин производится в зонах с продуктивными толщинами не менее 2 м. (рис. 2).

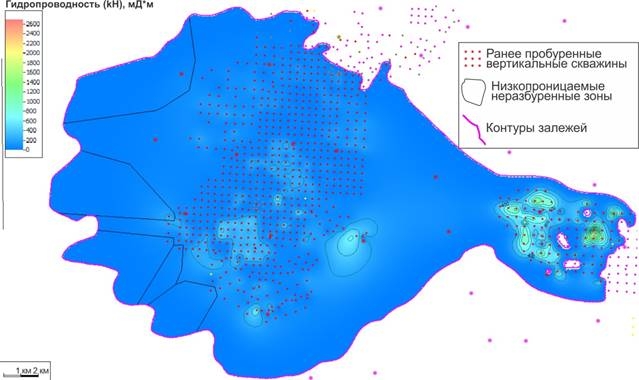

Рисунок 1. Карта гидропроводности Горшковской площади



Неразбуренные низкопроницаемые участки расположены в западной части «Горшковской» площади пласта АС11_0. В пределах низкопроницаемых зон, наиболее эффективно бурить горизонтальные добывающие скважины с вертикальными нагнетательными скважинами. Длина ствола в горизонтальной части условно 500м, расстояние между горизонтальными скважинами 500м. Направление горизонтального ствола северо-восток 330 градусов. Между добывающими скважинами бурятся две вертикальные (рис. 2).

При разработке краевых низкопроницаемых зон рекомендуется применять множественные трещины ГРП на горизонтальных скважинах.

Применение горизонтальных скважин с множественными трещинами ГРП позволяет повысить эффективность разработки низкопроницаемых пластов, что показано на примере опытного участка Приобского месторождения. На основе трехмерного гидродинамического моделирования разработан подход к выбору оптимальной системы разработки с использованием таких скважин [1].

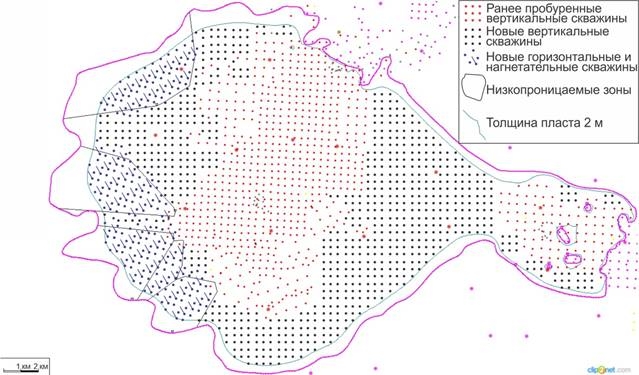

Рисунок 2. План дальнейшего эксплуатационного бурения



В итоге, по девятиточечной системе потребуется пробурить 784 вертикальные скважины. В низкопроницаемых зонах потребуется пробурить 79 горизонтальных скважин и 193 нагнетательных.

По неразбуренным участкам был разработан рейтинг, на основе которого будет установлена очерёдность их бурения. Данным участкам присваивается ранг (1, 2, 3,…), который основывается на показателе средней гидропроводности по участку. То есть, чем выше гидропроводность, тем выше ранг. При этом учитывается показатель запасов по участкам. Например, если участок «А», по параметру kH, уступает участку «Б», а запасы участка «А» больше запасов участка «Б» более, чем на 5 % от суммы запасов по участкам, то участок «А» будет иметь ранг выше. Данные по ранжированию представлены в таблице 1, карта гидропроводности по участкам и очерёдности их бурения представлена на рисунке 3.

Таблица 1.

Ранжирование участков по очерёдности бурения

Ранг

Участок

Гидропроводность (kH), мД*м

Запасы, тыс.т

Запасы, %

1

44869

21.5

10725

34

2

45118

11

7321

23

3

45119

29.7

4060

13

4

Isoline

20.5

4462

14

5

1028прб

11.7

5321

17

Сумма запасов по участкам, тыс.т

31891

100



Таблица ранжирования участков по очерёдности бурения представлена средним показателем гидропроводности (kH) по каждому участку, который равен минимум 11 мД*м по участку 45118, при этом данному участку присваивается ранг 2 за счёт второго показателя по запасам 7321 тыс.т (23% от общих запасов по пяти участкам). Максимум средняя гидропроводность фиксируется по участку 45119 и равна 29.7 мД*м, при этом данному участку присваивается ранг 3 за счёт самого низкого показателя по запасам 4060 тыс.т (13% от общих запасов по пяти участкам). По участкам 45119, Isoline и 1028прб, запасы отличаются в пределах 5 % и составляют 4060 тыс.т., 4462 тыс.т и 5321 тыс.т соответственно. Поэтому, эти участки ранжируются только по показателю гидропроводности (kH).

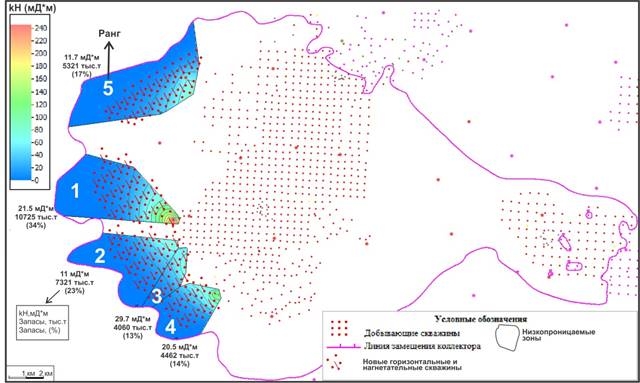

Рисунок 3. Карта гидропроводности и очерёдность бурения участков с низкой проницаемостью



В итоге, первый участок разбуривается 22 горизонтальными скважинами и 52 вертикальными нагнетательными скважинами. Второй, третий и четвёртый участки расположены последовательно, с северо-запада на юго-восток и разбуриваются 36 горизонтальными скважинами и 84 вертикальными нагнетательными скважинами. Пятый участок разбуривается 21 горизонтальными скважинами и 57 вертикальными нагнетательными скважинами.



Список литературы:

  1. Латыпов И.Д., Борисов Г.А., Хайдар А.М., Горин А.Н. Переориентация азимута трещины повторного гидроразрыва пласта на месторождениях ООО «РН- Юганскнефтегаз» // Нефтяное хозяйство. – 2011. – № 6. – С. 34-38.
