TECNOMATIX PLANT SIMULATION. СИСТЕМНЫЕ ТРЕБОВАНИЯ, ПРЕДОСТАВЛЯЕМЫЕ ЛИЦЕНЗИИ И УСТАНОВКА

Искандаров Муса Зямилович

магистрант, кафедры КТОМП НЧИ КФУ,

РФ, г. Набережные Челны

Научный руководитель Хисамутдинов Равиль Миргалимович

канд. техн. наук, доц. ЧИ КФУ,

РФ, г. Набережные Челны

Моделирование – это воспроизведение реальной системы с ее динамическими процессами в модели. Цель состоит в том, чтобы достичь результаты, которые можно перенести в реальность. В более широком смысле, симуляция означает подготовку, реализацию и оценку конкретных экспериментов с имитационной моделью.

Для решения, конкретно поставленных задач, по имитационному моделированию применимо программное обеспечение Plant Simulation.

Tecnomatix Plant Simulation – инструмент дискретного имитационного моделирования систем и процессов. Такая модель позволяет без экспериментов в работающем производстве проводить анализ и оптимизацию различных параметров.

Выделяют три основные области применения Plant Simulation в логистике и организации производства:

• Поддержка принятия стратегических решений с точки зрения организации производства – оценка и оптимизация проектируемых или модернизируемых систем;

• Тактическое управление – планирование приема и прогноза выполнения заказов;

• Оперативная работа – оперативное управление системой, графики производства.

Системные требования

Установка любого программного обеспечения начинается с изучения системных требований, которые необходимо выдержать для адекватной работы программы. Эффективная работа Plant Simulation будет обеспечена в случае выполнения следующих пунктов:

• Рекомендуемая конфигурация ПК

  • Операционная система: Windows 7 64-бит

- Аппаратное обеспечение. Не поддерживаются микропроцессоры Intel Itanium.

- Процессор Intel Core i5-4430 или сопоставимый продукт

-  600 МБ свободного места на диске

-  ОЗУ 4 ГБ

• Для работы с Plant Simulation 3D: графическая карта с объемом памяти не менее 1 ГБ и поддержка OpenGL. Рекомендуется использовать графические карты с чипами NVIDIA GeForce, например, NVIDIA GeForce GTX 660 или сопоставимый продукт.

• Графические карты, оптимизированные специально для приложения CAD не требуются. В большинстве случаев скорость процессора является более важной для производительности 3D-просмотра, чем производительность видеокарты.

• Для 3D-навигации поддерживается «SpaceNavigator» от компании 3Dconnexion.

• Графическое разрешение 1680 x 1050 пикселей или выше.

• Рекомендуемая конфигурация ПК для больших моделей или библиотек объектов.

Требования, перечисленные в разделе Рекомендуемая конфигурация ПК, со следующими изменениями:

  • Операционная система: Windows 7 64-бит

- Процессор Intel Core i5-4430 или сопоставимый продукт

-  ОЗУ 6 ГБ

Демонстрационные версии Plant Simulation

На официальном сайте Plant Simulation: Siemens PLM Software присутствуют две версии, которые можно загрузить бесплатно:

1) Тестовая 30-дневная версия Plant Simulation (Educational)

2) Версия Plant Simulation для студентов (Student)

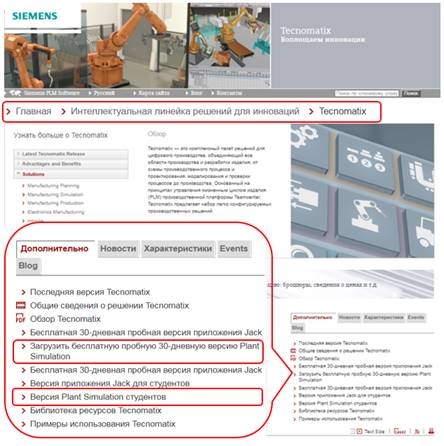

Рисунок 1. Схема поиска демонстрационных версий на официальном сайте Plant Simulation: Siemens PLM Software



Таблица 1.

 Различия демонстрационных версий

Тестовая 30-дневная версия

Версия для студентов

Лицензия на один месяц

Лицензия на один год

Не более 1000 объектов в модели

Не более 80 объектов в модели

Недоступны некоторые библиотеки

Доступны все бесплатные библиотеки



Так же существуют платные версии лицензий, с расширенными функциональными возможностями: Professional; Standard; Application; Runtime; Simulation; Research и др.

Установка Plant Simulation

• Шаг 1: Регистрация и загрузка дистрибутива

После выбора одно из двух бесплатных версий на официальном сайте Plant Simulation: Siemens PLM Software, появится процесс регистрации, где будет необходимо ввести персональные данные (ФИО, почтовый и электронный адрес, контактный номер). После этого на указанный электронный адрес придет письмо, с дальнейшими инструкциями и ссылкой для скачивания файлов дистрибутива и лицензии продукта.

• Шаг 2: Загрузка лицензии

Все отправленные материалы скачиваются на персональный компьютер. Дистрибутива необходимо установить, файл лицензии сохранить на диске (любая папка на ПК, например, «Рабочий стол»). Лицензия, представляет текстовый документ, содержа различную инофирмою, например, вид и срок истечения лицензии.

• Шаг 3: Инициализация продукта и настройка лицензии

Инициализация продукта из дистрибутива, как обычное Windows-приложение. После установки запустить продукт и перейти в настройки (Файл → Параметры). На вкладке «Настройка лицензии»:

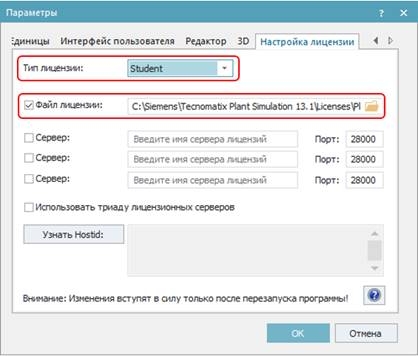

Рисунок 2. Настройка лицензии в Plant Simulation



- Выбрать тип (Student или Educational)

-  Установить галочку на файл лицензии и указать путь к нему

- Перезапустить продукт

• Шаг 4: Проверка работоспособности

Для проверки работоспособности программы после установки необходимо запустить продукт, и нажать кнопку «Создать новую модель»

-  Если лицензия настроена правильно, будет создана пустая модель

- Если лицензия некорректно подключена или истекла – появится окно с сообщением об ошибке.

• Рекомендации

- Для стабильной работы так же рекомендуется установить последний доступный Service Pack (Product updates → Plant_Simulation → Patches → Version_***)

- Для тех, кто только знакомится с данным продуктом, всегда доступна оперативная html-справка на английском или немецком языках (команда вызывается клавишей F1).

- На официальном сайте доступна русская документация по 12-й версии продукта в формате PDF.

Вывод:

Для внедрения данного программного обеспечения, не потребуется существенных затрат на покупку периферийного устройства, т.к. для установки и работы программы достаточны средние системные характеристики.



Список литературы:

  1. Обзор продукта «Tecnomatix Plant Simulation» – [электронный ресурс] – Режим доступа – URL: http://www.plm.automation.siemens.com/ ru_ru/products/ tecnomatix/plant_design/plant_simulation.shtml (дата обращения 17.03.2018)
  2. Система Plant Simulation – [электронный ресурс] – Режим доступа – URL: http://simulation.su/static/plant-simulation-full-info.print (дата обращения 01.03.2018)
