ПРИСПОСОБЛЕНИЯ ДЛЯ РЕМОНТА АВТОМАТИЧЕСКИХ КОРОБОК ПЕРЕДАЧ

Куликов Владислав Андреевич

студент Колледжа Института сервиса, туризма и дизайна (филиал) Северо-Кавказского федерального университета,

РФ, г. Пятигорске

Епанов Валерий Родионович

студент Колледжа Института сервиса, туризма и дизайна (филиал) Северо-Кавказского федерального университета,

РФ, г. Пятигорске

Богдасаров Давид Евгеньевич

студент Колледжа Института сервиса, туризма и дизайна (филиал) Северо-Кавказского федерального университета,

РФ, г. Пятигорске

Научный руководитель Гончаров Олег Юрьевич

преподаватель колледжа Института сервиса, туризма и дизайна (филиал) Северо-Кавказского федерального университета,

РФ, г. Пятигорске

АННОТАЦИЯ

В данной статье рассмотрены типовые приспособления для ремонта автоматических коробок различных автомобилей. Описаны принципиальные схемы приспособлений. В работе предлагается разделить приспособления на семь групп.



Ключевые слова: автоматическая коробка передач, приспособление, инструмент, ремонт, конструкция.



Ремонт коробки передач автомобиля это сложный комплекс работ, который требует особых навыков мастера и специального оборудования. Далеко не каждая станция  технического обслуживания или автосервис возьмется за такую работу. Современные автоматические коробки передач зачастую возможно отремонтировать только в заводских условиях.

В данной работе рассмотрим приспособления, применяемые для ремонта автоматических коробок передач. В настоящее время широкое применение нашли гидромеханические КПП, вариаторы, и роботизированные коробки передач (например DSG). Каждая модель агрегата имеет свои конструктивные особенности, при этом модели одного производителя имеют определенную схожесть, преемственность.

Чтобы отремонтировать коробку передач автомобиля, следует её  снять, для чего повсеместно применяются  специальные устройства и приспособления для снятия КПП.  Коробку передач обычно необходимо разобрать после снятия. Для облегчения этой задачи лучше использовать специальный стенд для разборки и сборки КПП.  В случае, когда автосервис не выполняет ремонт коробок передач автомобилей, а проводит только техническое обслуживание ТС, то тогда обычно проводят работы по замене масла в КПП автомобилей.

Любой автосервис может выполнять работы по замене масла в коробке (это периодическая процедура) при  наличии соответствующего оборудования и расходных материалов. Чтобы заменить масло в АКПП потребуется особая установка для замены масла в АКПП. Такое оборудование необходимо поскольку просто слить масло из АКПП и залить новое как в двигатель нельзя.

В работе речь пойдет именно о приспособлениях, учитывающих особенности конструкции АКПП отдельных марок. Рассмотрим некоторые.



Рисунок 1. Головка торцевая шлицевая для КПП Scania



Производитель: LICOTA, артикул: ATF-3130. Применяется для ремонта КПП SCANIA. Головка имеет 4 зубца шириной 6,75мм, внутренний диаметр от зуба до зуба 72,5 мм, внутренний диаметр 80,8 мм. Используется для затягивания/отворачивания шлицевой гайки на фланце выходного вала коробки передач. Размер: под ключ 1/2"; внутренний диаметр 63,5 мм (6 шлиц). Применяется при ремонте коробки передач BMW 5НР18/5НР19



Рисунок 2. Ключ для шлицевой гайки КПП 5HP24/5HP30 под 1/2", внутренний диаметр 63,5мм



Также применяется ключ для затягивания/отворачивания шлицевой гайки коробки передач 5HP18/5HP19 под 1/2" внутренний диаметр 53.5ММ (BMW). Данный ключ применяется для затягивания/отворачивания шлицевой гайки на фланце выходного вала коробки передач.



Рисунок 3. Инструмент для установки выжимной пружины фрикционного пакета АКПП



Производитель: LICOTA, артикул: ATC-0001. Захваты (упоры) данного приспособления регулируются и подходят для большинства легковых и грузовых автомобилей и применяются для замены муфты коробки передач. Инструмент специально предназначен для упрощенного снятия и установки упорного кольца муфты. Рабочий диапазон: диаметр муфт от 64 мм до 175 мм.

Набор адаптеров для заправки автоматических коробок передач, 10 предметов. Производитель: LICOTA, артикул: ATS-3004-PS1



Рисунок 4. Набор адаптеров для заправки автоматических коробок передач, 10 предметов



Рисунок 5. Набор для измерения давления масла в трансмиссии



Состав данного набора: манометр высокого давления 0 - 34 кг/см² (атм); манометр низкого давления 0 - 6,8 кг/см² (атм); шланг с штуцером и переходником 1/8" x 27 NPT (быстросьемная муфта); переходники с различной резьбой (12 штук) Данные наборы отчасти подходят для измерения давления масла или топлива в двигателях.

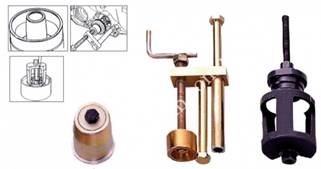

Рисунок 6. Набор инструментов для ремонта АКПП, Mercedes-Benz



В состав набора инструментов для ремонта АКПП Mercedes-Benz входят:

-Муфта для установки поршня задней передачи АКПП. Применяется при ремонте коробки серии 722.3; - Съёмник стопорной пружины К1 и К2. Применяется при ремонте коробок серий 722.3, 722.4, 722.5; -Монтажное приспособление для тормозной ленты В1. Оно применяется при ремонте АКПП всех автомобили Mercedes-Benz.



Рисунок 7. Приспособление для установки сальника приводного вала АКПП (VW AUDI SEAT SKODA PORSCHE) Т40107



Данное устройство используется для установки двойного сальника на ведущей шестерне трансмиссии CVT (вариатор); материал: пластик РОМ; применение: Ауди А4 2001, Ауди AB 1998, Ауди AB 2005, Ауди Кабриолет 2003, Ауди А8 2003, оборудованные АКПП типа мультитроник 01J;



Рисунок 8. Набор оправок для установки сцепления универсальный



Оправки имеют высокую точность обработки, что позволяет быстро и точно выставлять диск сцепления по отношению к маховику. Данный набор можно применять при замене большинства моделей дисков сцепления на большей части марок легковых и малотоннажных грузовых автомобилей.

Набор для обслуживания сцеплений SAC -используется для установки саморегулирующегося сцепления SAC (Self Adjusting Clutch) Применение: Mercedes, VolksWagen, Audi, Volvo, Renault, Opel, GM и др (Рисунок 9)



Рисунок 9. Набор для обслуживания сцеплений SAC



Рисунок 10. Набор щупов для проверки уровня масла в двигателях и АКПП MB, 4 предмета МАСТАК 103-46004



Предназначены для проверки значения уровня масла в сериях двигателей и коробок передача автомобилей марок Mercedes-Benz. Состав набора: Щуп для двигателей типов: 103, 943/984/985, 104, 111, 119, 120, 137, 603, 604, 605, 606, 611, 612, 613, 626, 913/963/97; Щуп для двигателей типов: 271, 112, 113, 646, 647, 648; Щуп для АКПП (тип 722.7, 716.5); Щуп для АКПП (тип 722.6)



Рисунок 11. JTC Приспособление для разборки АКПП (MB 722.3, 722.4,722.5)



Данный набор приспособлений состоит из 3 элементов. Каждый элемент выполняет определенную функцию в техпроцессе ремонта коробки передах.

  1. Съемник стопорной пружины K1 и K2
  2. Монтажное приспособление для тормозной ленты
  3. Оправки для установки поршней задней передачи

Выводы: Приспособления для ремонта автоматических коробок передач можно разделить на следующие группы:

  1. Головки торцевые для спецгаек/спецболтов
  2. Инструмент для разборки/сборки пакетов фрикционных муфт автоматических КПП
  3. Наборы для измерения давления масла в АКПП
  4. Наборы специальных съемников для обслуживания конкретных марок
  5. Приспособления для контроля и установки сцеплений (коробки DSG)
  6. Приспособления для замены сальников АКПП
  7. Наборы контрольных щупов



Список литературы:

  1. Иванов, В.П. Ремонт автомобилей : учебник / В.П. Иванов, А.С. Савич, В.К. Ярошевич. - Минск : Вышэйшая школа, 2014. - 336 с. : ил. - Библиогр. в кн. - ISBN 978-985-06-2389-8 ; То же [Электронный ресурс]. - URL: http://biblioclub.ru/index.php?page=book&id=234967
  2. Справочник по диагностике неисправностей автомобиля. – М.: Технарь. 2015. – 693 с.
  3. Сайт компании «Фаворит-инструмент [Электронный ресурс]. –Режим доступа: https://favorit-tools.ru/specyalnyj_instrument/transmission/
  4. Специнструмент для автосервиса [Электронный ресурс]. –Режим доступа: https://car-tool.ru/catalog/akpp-tools/
  5. Специнструмент для ремонта КПП и трансмиссии.  [Электронный ресурс]. – Режим доступа: https://www.piterinstrument.ru/shop/CID_629.html
