РАЗРАБОТКА СХЕМ СИСТЕМЫ УПРАВЛЕНИЯ НАРУЖНЫМ ОСВЕЩЕНИЕМ СЕЛЬСКОГО ПОСЕЛЕНИЯ

Савич Илья Игоревич

магистрант, кафедра электроснабжения и электротехники Российский государственный аграрный университет-Московская сельскохозяйственная академия им К.А. Тимирязева

РФ, г. Москва

DEVELOPMENT OF SCHEMES OF THE EXTERNAL LIGHTING SYSTEM OF THE RURAL VILLAGE



Ilya I. Savich

master student, Department of Power Supply and Electrical Engineering RSAU-MSHA named after K.A.Timiryazev

Russia, Moscow



АННОТАЦИЯ

В данной статье рассмотрена проблема энергосбережения при эксплуатации наружного освещения в сельских поселениях и других малых населённых пунктах.

ABSTRACT

This article discusses the problem of energy conservation in the operation of outdoor lighting in rural settlements and other small towns.



Ключевые слова: освещение, автоматизация, энергосбережение.

Keywords: lighting, automation, energy saving.



На наружное освещение приходится порядка 20-30% общего потребления электроэнергии [1, с. 1]. И если имеющиеся технические решения в достаточной степени отвечают особенностям управления освещением в крупных городах с плотным потоком дорожного движения, то в сельских поселениях и других малых населённых пунктах автомобильный поток намного менее плотных, что приводит к бесполезной трате энергии на освещение пустых дорог.

Предложенная в данной статье система управления освещением позволит более точно контролировать световой поток светильников в зависимости от наличия на дороге автомобиля при сохранении норм освещения для пешеходов благодаря совместному использованию датчиков света и движения и светорегулятора (диммера).

Структурная схема автоматизации наружного освещения

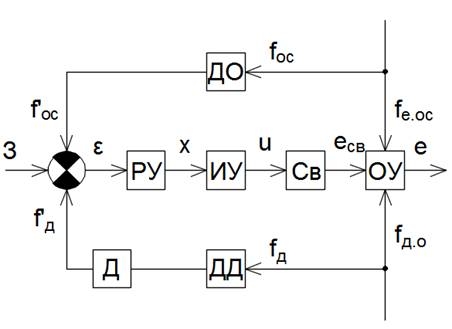

Рисунок 1. Структурная схема управления наружным освещением



Для данной системы существует два режима эксплуатации: минимальный и максимальный.

Принцип работы системы: при достижении нижнего порога естественного  (fе.ос) освещения датчик освещения (ДО) и запускает работу системы освещения в минимальном режиме; при появлении автомобиля (fд.о) датчик движения (ДД) подаёт сигнал на диммер (Д), который, в свою очередь, даёт сигнал на включение максимального режима работы; после прохождения автомобилем участка срабатывает уставка по времени, и система возвращается в минимальный режим; при достижении верхнего порога естественного освещения датчик освещения даёт сигнал на отключение системы.

При этом минимальный режим должен отвечать нормам освещения пешеходных зон, а регулировка диммером светового потока может проходить плавно, не вызывая дискомфорта

Функциональная схема автоматизации наружного освещения

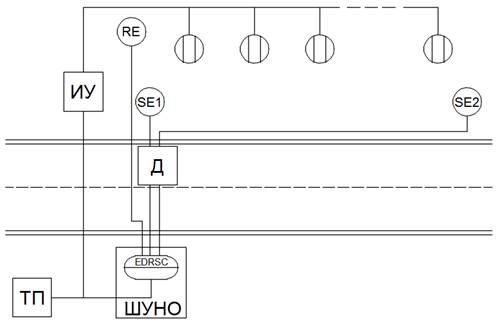

Рисунок 2. Функциональная схема управления наружным освещением



Расшифровка для прибора управления следующая: E – измеряемая величина: напряжение: D – уточнение для измеряемой величины: разность, перепад: R – функциональный признак прибора: регистрация: S – функциональный признак прибора: включение, отключение, переключение, блокировка: C – функциональный признак прибора: автоматическое регулирование, управление [2, с. 6-8].

На одном участке задействованы два датчика движения (SE), датчик освещения (RE), диммер (Д) и управляющее устройство (EDRSC). Датчики и диммер подключены к контроллеру, который, в свою очередь, на основе принятых от них сигналов даёт команды на регулирование светового потока светильников.

Принципиальная схема подключения

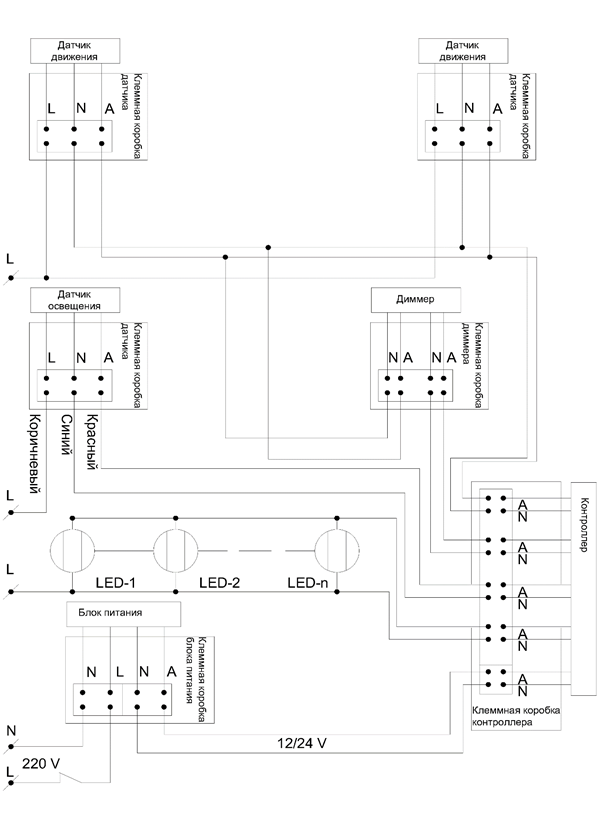

Рисунок 3. Принципиальная схема подключения датчиков



Все подающие сигнал приборы подключаются к контроллеру, от которого идёт управление световым потоком самих светильников. При этом диммер подключён к датчикам движения и реагирует на их сигналы, преобразовывая их и передавая дальше на контроллер.

Сам контроллер подключён через блок питания к сети 220 В и защищён автоматическим выключателем.

Заключение

Предложенная схема автоматизации позволяет решить вопрос энергосбережения и безопасности в малых населённых пунктах по части наружного освещения благодаря совместному действию датчиков движения, освещения и диммирующего устройства.



Список литературы:

  1. Анализ эффективности управления энергосбережением в наружном освещении [Электронный ресурс]. - Режим доступа http://www.russianelectronics.ru – (Дата обращения – 24.05.2020).
  2. ГОСТ 21.208-2013 Система проектной документации для строительства (СПДС). Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах
