МЕТОДЫ ПРОВЕДЕНИЯ ИССЛЕДОВАНИЯ ПО ОЦЕНКЕ ВЛИЯНИЯ ИМПУЛЬСНЫХ ПОМЕХ В СИСТЕМАХ ЦИФРОВОГО СПУТНИКОВОГО ВЕЩАНИЯ DVB-S2

Для проведения данного исследования возможно использование непосредственно реального оборудования, работающего по стандарту DVB-S2, и генераторного оборудования для постановки заданных помех. Однако данный метод хотя и наиболее приближен к реальным условиям работы системы, но тем не менее обладает существенными недостатками [1]. Среди наиболее значимых из них выделим следующие:

– для более точной оценки параметров необходимо провести серию экспериментов из-за неизбежного влияния внешних факторов на работу системы (погода, время года, различного рода помехи, возникающие из-за индустриального или природного влияния, в том числе и импульсные), то есть необходимо проведение исследования при различных условиях в течении длительного времени, что является нецелесообразным;

– необходимость постановки реальных импульсных помех в эфире, что влечет негативное влияние исследования на другие работающие системы и является деянием, запрещенным законодательством РФ;

– необходимость использования реального приемного оборудования, что является экономически нецелесообразным;

– субъективность полученных данных из-за невозможности установления истинных причин (влияние помех или несовершенство используемого оборудования и т. д.), оказавших влияние на результат [2,3].

Таким образом, данный вариант исследования считается нецелесообразным и труднореализуемым.

Суть другого метода исследования состоит в анализе исключительно математической модели и аппарата работы данной системы. Данный метод является идеализированным, однако также обладает недостатком – громоздкость проводимых вычислений, даже при использовании систем автоматизированного расчета, так как для большей достоверности результатов необходимо составление математических моделей всех используемых функциональных блоков системы.

Существует метод, объединяющий в себе достоинства описанных выше алгоритмов – имитационное моделирование с использованием модели, построенной согласно рекомендациям стандарта DVB-S2 [3,4]. В данной реализации учитываются математические модели всех функциональных узлов, отсутствует влияние посторонних факторов. При этом, с учетом развития направления SDR возможен перенос данный имитационной модели на реальное оборудование, что приближает результаты исследования к реально существующим системам.

В качестве используемой среды моделирования выступает среда Matlab Simulink, также поддерживающая работы с принципами SDR. Построение модели (рисунок 1) произведено согласно международной спецификации стандарта DVB-S2.

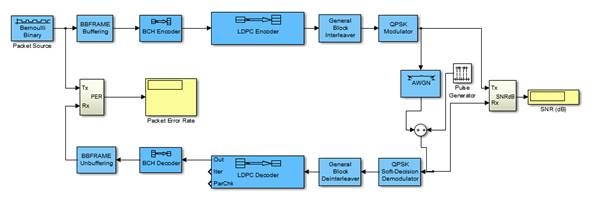

Рисунок 1. Модель системы спутникового цифрового телерадиовещания стандарта DVB-S2 в среде Simulink

Данная модель является идеализированной с возможностью задания начальных параметров, таких как тип испытуемой модуляции и скорость кода, отношение энергии сигнала к спектральной плотности шума. Для проведения исследования в канал связи подключен внешний генератор прямоугольных импульсов.

Список литературы:

1. Мухин, И.Е.  Методологические основы синтеза систем обеспечения электромагнитного доступа средствами радиомониторинга современных систем телекоммуникаций: монография / И.Е. Мухин, А.В. Хмелевская, И.Г. Бабанин; Юго-Зап. гос. ун-т. – Курск, 2016. – 316 с. – Библиогр.: с. 292-315.
2. Довбня, В.Г. Помехоустойчивость радиоприемных систем цифровых линий связи: монография / В.Г. Довбня, В.Е. Азиатцев, С.Н. Михайлов; Юго-Зап. гос. ун-т. – Курск, 2017. – 175 с.
3. Бабанин, И.Г. Процедура проектирования фильтров частотной селекции с учётом энергетических потерь в радиоприёмных устройствах высокоскоростных радиосистем передачи информации: автореф. дис. канд. техн. наук / И.Г. Бабанин. – Курск: ЮЗГУ, 2018. – 19 с.
4. Бабанин, И.Г. Процедура проектирования фильтров частотной селекции с учётом энергетических потерь в радиоприёмных устройствах высокоскоростных радиосистем передачи информации: дис. канд. техн. наук: 05.12.04: защищена: 15.02.2019 / Бабанин Иван Геннадьевич. – Курск: ЮЗГУ, 2018. – 166 с.
