УСТАНОВЛЕНИЕ ПОЛОВОЙ ПРИНАДЛЕЖНОСТИ ЧЕРЕПА ВЗРОСЛОГО ЧЕЛОВЕКА ПО ОСНОВНЫМ КРАНИОМЕТРИЧЕСКИМ ПАРАМЕТРАМ
Холамов Алексей Игоревич
курсант 2 курса, кафедра нормальной анатомии БГМУ, г. Минск
E-mail:
Пивченко Пётр Григорьевич
научный руководитель, д-р мед. наук, профессор БГМУ, г. Минск
В судебно-медицинских экспертизах, направленных на установление личности по останкам неизвестных людей, особое место занимает исследование костного скелета. Кости строго индивидуальны для каждого человека и, что особенно важно, сохраняются длительные сроки, меньше всего подвергаясь разрушительному действию факторов окружающей среды. Если судебно-медицинскому эксперту предоставлены для исследования останки человека, он применит ряд технологий для того, чтобы установить следующие параметры: биологический пол, возраст, в котором наступила смерть, расовое происхождение, рост и телосложение, состояние здоровья на момент смерти. По достижении половой зрелости гормоны приводят к формированию значительных различий между скелетом мужчины и женщины, поэтому останки взрослого человека могут предоставить достаточную информацию о поле индивида. Мужчины по сравнению с женщинами имеют более длительный период роста. Этот рост касается и области лица, что обусловливает половые различия в строении надбровных дуг, глазниц, грушевидного отверстия, нижней челюсти и других структур черепа.
Цель исследования: определение половой принадлежности черепов человека по основным краниометрическим показателям.
Материал и методы
Проведены краниометрические исследования 16 черепов взрослого человека с использованием толстотного и скользящего циркулей, штангового циркуля и миллиметровой ленты. Учтены общепринятые рекомендации по использованию в этих целях краниометрических параметров [1, 2, 3]. Выбраны, найдены и использованы 23 общепринятые в краниометрии точки (табл. 1, рис. 1).
Таблица 1.
Общепринятые 23 краниометрические точки.
|
Название точки |
Локализация |
|
Астерион(1) |
– точка схождения лямбдовидного, затылочно-сосцевидного и теменно-сосцевидного швов |
|
Аурикуляре(2) |
– точка, лежащая над серединой наружного слухового отверстия |
|
Базион(3) |
– точка, расположенная на середине переднего края большого затылочного отверстия |
|
Брегма(4) |
– точка в месте схождения стреловидного и венечного швов |
|
Вертекс(5) |
– наивысшая точка темени |
|
Глабелла(6) |
– наиболее выступающая вперед точка между надбровными дугами |
|
Гнатион(7) |
– точка на нижнем крае нижней челюсти в месте пересечения его медиально-сагиттальной плоскостью |
|
Гонион(8) |
– точка на наружной поверхности нижней челюсти, лежащая на вершине угла, образованного нижним краем тела челюсти и задним краем ветви |
|
Зигион(9) |
– наиболее выступающая кнаружи точка на скуловой дуге |
|
Зигомаксилляре(10) |
– самая нижняя точка на скуло-челюстном шве |
|
Инфрадентале(11) |
– точка на верхнем крае альвеолярного отростка нижней челюсти между двумя внутренними резцами |
|
Лямбда(12) |
– точка на месте пересечения затылочного и стреловидного швов |
|
Максиллофронтале(13) |
– точка пересечения внутреннего края орбиты с лобно-челюстным швом |
|
Назион(14) |
– точка, лежащая посередине носолобного шва |
|
Назоспинале(15) |
– точка пересечения медиально-сагиттальной плоскости с линией, соединяющей нижние края левой и правой половины грушевидного отверстия |
|
Обелион(16) |
– точка, расположенная в месте пересечения стреловидного шва с линией, соединяющей оба теменные отверстия |
|
Опистион(17) |
– точка, расположенная на середине заднего края затылочного отверстия |
|
Опистокранион(18) |
– наиболее выступающая кзади точка на затылочной кости |
|
Простион(19) |
– наиболее выступающая вперед точка на передней поверхности верхнечелюстной кости между двумя внутренними резцами |
|
Фронтомаляре темпорале(20) |
– наиболее наружная точка на скулолобном шве |
|
Фронтотемпорале(21) |
– точка на височном гребне лобной кости, лежащая в месте ее наибольшего сужения |
|
Эктоконхион(22) |
– точка на наружном крае орбиты, где она пересекается линией, проведенной параллельно верхнему краю орбиты и делящей орбиту пополам |
|
Эурион(23) |
– наиболее выступающая кнаружи точка боковой стенки черепа |

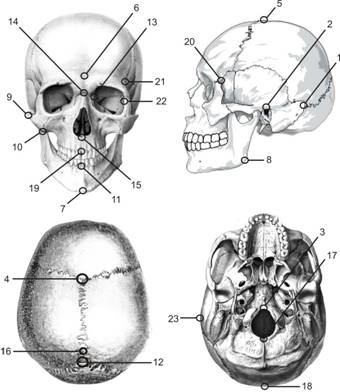

Рис. 1. Локализация краниометрических точек на черепе (см. подписи в табл. 1)
Данные точки служили ориентиром для измерения 25 основных параметров черепа (табл. 2, рис. 2).
Таблица 2.
Основные 25 параметров черепа.
|
Параметр |
Границы параметра |
|
Продольный диаметр (I) |
– расстояние от глабеллы до опистокранион (измеряется толстотным циркулем) |
|
Поперечный диаметр(II) |
– между точками эурион (толстотным) |
|
Высотный диаметр(III) |
– от базион до брегма (толстотным) |
|
Длина основания черепа(IV) |
– между базион и назион (толстотным) |
|
Наименьшая ширина лба(V) |
– расстояние между точками фронтотемпорале (измеряется скользящим циркулем) |
|
Ширина основания черепа |
– расстояние между точками аурикуляре (скользящим) |
|
Ширина затылка |
– между точками астерион (скользящим) |
|
Сосцевидная ширина |
– между вершинами сосцевидных отростков (скользящим) |
|
Окружность черепа |
– измеряется по линии, проходящей спереди через надпереносье, сзади через наиболее выступающие части затылочной кости (измеряется мерной лентой) |
|
Сагиттальная хорда(X) |
– между назион и опистион (толстотным) |
|
Лобная хорда(XI) |
– между назион и брегма (скользящим) |
|
Теменная часть сагиттальной хорды(XII) |
– между брегма и лямбда (скользящим) |
|
Длина большого затылочного отверстия |
– расстояние между точками базион и опистион (измеряется скользящим или штанговым циркулем) |
|
Ширина большого затылочного отверстия |
– расстояние между наиболее удаленными точками на боковых краях отверстия (штанговым или скользящим) |
|
Скуловой диаметр(XV) |
– между точками зигион (толстотным) |
|
Длина основания лица(XVI) |
– между базион и простион (скользящим) |
|
Верхняя высота лица(XVII) |
– между назион и альвеоляре (скользящим) |
|
Полная высота лица(XVIII) |
– между назион и гнатион (скользящим) |
|
Верхняя ширина лица |
– между точками фронтомаляре темпорале (скользящим) |
|
Средняя ширина лица |
– между точками зигомаксилляре (скользящим) |
|
Высота носа(XXI) |
– расстояние между точками назион и назоспинале (штанговым или скользящим) |
|
Ширина орбиты (левой)(XXII) |
– расстояние между максиллофронтале и эктоконхион (штанговым или скользящим) |
|
Мыщелковая ширина(XXIII) |
– между наружными поверхностями головок сочленовных отростков нижней челюсти (скользящим) |
|
Бигониальная ширина(XXIV) |
– между точками гонион (скользящим) |
|
Высота тела нижней челюсти(XXV) |
– расстояние между точками гнатион и инфрадентале (скользящим) |

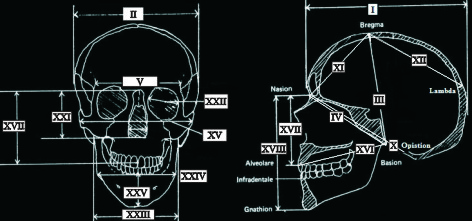

Рис. 2. Основные параметры черепа (см. подписи в табл. 2)
Каждый череп был запротоколирован. В таблицу внесены все 25 параметров и размеры в миллиметрах. На основании данных показателей был определен пол. В соответствии с принятыми в краниометрии рекомендациями [2, 3] делались следующие заключения: мужчина, вероятно мужчина, неопределенный пол, вероятно женщина, женщина (табл. 4). Для установления половой принадлежности черепа была использована сводная таблица показателей диагностических размеров черепов (табл. 3).
Таблица 3.
Показатели диагностических размеров черепов при установлении половой принадлежности (в мм).
|
|
|
Мужчины |
Женщины |
||||
|
№ |
Наименование диагностических размеров |
практически достоверные показатели |
вероятные показатели |
неопределенные показатели |
практически достоверные показатели |
вероятные показатели |
|
|
1 |
Продольный диаметр |
Свыше 187,0 |
От 178,5 до 187,0 |
От 172,0 до 178,5 |
Менее 160,0 |
От 160,0 до 172,0 |
|
|
2 |
Поперечный диаметр |
Свыше 152,0 |
От 143,0 до 152,0 |
От 138,5 до 143,0 |
Менее 127,0 |
От 127,0 до 138,5 |
|
|
3 |
Высотный диаметр |
Свыше 140,5 |
От 134,0 до 140,4 |
От 128,0 до 134,0 |
Менее 121,0 |
От 121,0 до 128,0 |
|
|
4 |
Длина основания черепа |
Свыше 109,0 |
От 101,0 до 109,0 |
От 96,0 до 101,0 |
Менее 90,0 |
От 90,0 до 96,0 |
|
|
5 |
Наименьшая ширина лба |
Свыше 108,0 |
От 98,0 до 108,0 |
От 95,0 до 98,0 |
Менее 86,0 |
От 86,0 до 95,0 |
|
|
6 |
Ширина основания черепа |
Свыше 133,0 |
От 123,0 до 133,0 |
От 117,0 до 123,0 |
Менее 112,0 |
От 112,0 до 117,0 |
|
|
7 |
Ширина затылка |
Свыше 120,0 |
От 110,5 до 120,0 |
От 107,0 до 110,5 |
Менее 99,0 |
От 99,0 до 107,0 |
|
|
8 |
Сосцевидная ширина |
Свыше 116,0 |
От 105,0 до 116,0 |
От 100,0 до 105,0 |
Менее 92,0 |
От 92,0 до 100,0 |
|
|
9 |
Окружность черепа |
Свыше 540,0 |
От 516,5 до 540,0 |
От 500,5 до 516,5 |
Менее 476,0 |
От 476,0 до 500,5 |
|
|
10 |
Сагиттальная хорда |
Свыше 145,0 |
От 134,5 до 145,0 |
От 128,5 до 134,5 |
Менее 123,0 |
От 123,0 до 128,5 |
|
|
11 |
Лобная хорда |
Свыше 121,0 |
От 111,5 до 121,0 |
От 107,0 до 111,5 |
Менее 99,0 |
От 99,0 до 107,0 |
|
|
12 |
Теменная хорда |
Свыше 124,0 |
От 110,5 до 124,0 |
От 107,0 до 110,5 |
Менее 94,0 |
От 94,0 до 107,0 |
|
|
13 |
Длина большого затылочного отверстия |
Свыше 41,0 |
От 36,0 до 41,0 |
От 34,0 до 36,0 |
Менее 30,0 |
От 30,0 до 34,0 |
|
|
14 |
Ширина большого затылочного отверстия |
Свыше 35,0 |
От 30,5 до 35,0 |
От 28,5 до 30,5 |
Менее 25,0 |
От 25,0 до 28,5 |
|
|
15 |
Скуловой диаметр |
Свыше 139,0 |
От 132,0 до 139,0 |
От 124,0 до 132,0 |
Менее 120,0 |
От 120,0 до 124,0 |
|
|
16 |
Длина основания лица |
Свыше 107,0 |
От 97,5 до 107,0 |
От 93,0 до 97,5 |
Менее 82,0 |
От 82,0 до 93,0 |
|
|
17 |
Верхняя высота лица |
Свыше 78,0 |
От 71,0 до 78,0 |
От 66,5 до 71,0 |
Менее 59,0 |
От 59,0 до 66,5 |
|
|
18 |
Полная высота лица |
Свыше 132,0 |
От 119,0 до 132,0 |
От 111,0 до 119,0 |
Менее 100,0 |
От 100,0 до 111,0 |
|
|
19 |
Верхняя ширина лица |
Свыше 113,0 |
От 105,0 до 113,0 |
От 101,0 до 105,0 |
Менее 93,0 |
От 93,0 до 101,0 |
|
|
20 |
Средняя ширина лица |
Свыше 104,0 |
От 93,5 до 104,0 |
От 89,0 до 93,5 |
Менее 78,0 |
От 78,0 до 89,0 |
|
|
21 |
Высота носа |
Свыше 56,0 |
От 52,0 до 56,0 |
От 48,5 до 52,0 |
Менее 44,0 |
От 44,0 до 48,5 |
|
|
22 |
Ширина орбиты (левой) |
Свыше 48,0 |
От 43,5 до 48,0 |
От 42,0 до 43,5 |
Менее 38,0 |
От 38,0 до 42,0 |
|
|
23 |
Мыщелковая ширина |
Свыше 127,0 |
От 118,5 до 127,0 |
От 113,5 до 118,5 |
Менее 105,0 |
От 105,0 до 113,5 |
|
|
24 |
Бигониальная ширина |
Свыше 112,0 |
От 102,5 до 112,0 |
От 95,0 до 102,5 |
Менее 85,0 |
От 85,0 до 95,0 |
|
|
25 |
Высота тела нижней челюсти |
Свыше 41,0 |
От 33,5 до 41,0 |
От 31,0 до 33,5 |
Менее 27,0 |
От 27,0 до 31,0 |
|
При определении половой принадлежности учитывались 40 анатомо-морфологических признаков. Например, степень выраженности бугристостей и шероховатостей в местах прикрепления жевательных и шейных мышц, особенности морфологии нижней челюсти, лобной кости, носолобного угла, глазниц, особенности строения надглазничной выемки и другие признаки (табл. 5). В протокольной таблице данные признаки фиксировались, и на основании их делалось заключение о половой принадлежности черепа человека. В качестве примера ниже приведен протокол черепа № 10.
Таблица 4.
Измерительные полидиагностические параметры черепа № 10.
|
№ п/п |
Признаки |
Размеры в мм |
Пол |
|
1. |
Продольный диаметр (glabella-opistokranion) |
186 |
ВМ |
|
2. |
Поперечный диаметр (euryon-euryon) |
155 |
М |
|
3. |
Высотный диаметр (basion-bregma) |
138 |
ВМ |
|
4. |
Длина основания черепа (basion-nasion) |
109 |
ВМ |
|
5. |
Наименьшаяшириналба(frontotemporale- frontotemporale) |
103 |
ВМ |
|
6. |
Ширина основания черепа (auriculare-auriculare) |
134 |
М |
|
7. |
Ширина затылка (asterion-asterion) |
118 |
ВМ |
|
8. |
Сосцевидная ширина (mastoidale-mastoidale) |
110 |
ВМ |
|
9. |
Окружность черепа (через glabella) |
541 |
М |
|
10. |
Сагиттальная хорда (nasion-opistion) |
141 |
ВМ |
|
11. |
Лобная хорда (nasion-bregma) |
120 |
ВМ |
|
12. |
Теменная хорда (bregma-lambda) |
111 |
ВМ |
|
13. |
Длина большого затылочного отверстия (basion-opistion) |
34 |
ВЖ |
|
14. |
Ширина большого затылочного отверстия |
29 |
Н |
|
15. |
Скуловой диаметр (zygion-zygion) |
135 |
ВМ |
|
16. |
Длина основания лица (basion-prostion) |
98 |
ВМ |
|
17. |
Верхняя высота лица (nasion-alveolare) |
- |
- |
|
18. |
Полная высота лица (nasion-gnation) |
- |
- |
|
19. |
Верхняяшириналица(frontomalaretemporale- frontomalaretemporale) |
105 |
Н |
|
20. |
Средняя ширина лица (zygomaxillare-zygomaxillare) |
91 |
Н |
|
21. |
Высота носа (nasion-nasospinale) |
50 |
Н |
|
22. |
Ширинаорбиты(левой) (maxillofrontale-ektokonchion) |
42 |
ВЖ |
|
23. |
Мыщелковая ширина (между наружными поверхностями мыщелков нижней челюсти) |
116 |
Н |
|
24. |
Бигониальная ширина (gonion-gonion) |
106 |
ВМ |
|
25. |
Высотателанижнейчелюсти(gnation-infradentale) |
- |
- |
Заключение по части Iпротокола № 10:
Установлено признаков: 3 мужских (М), 12 вероятно мужских (ВМ), 5 неопределенных (Н); 2 вероятно женских (ВЖ). Позволяет сделать вывод, что череп принадлежал лицу мужского пола.
Таблица 5.
Основные качественные признаки черепа №10.
|
№ |
Качественные признаки |
Пол |
||
|
муж |
жен |
Вывод |
||
|
I. Мозговой отдел (neurocranium) |
||||
|
А.Лобная кость (os frontale) |
||||
|
1. |
Продольное уплощение чешуи (squamafrontale) лоб резко отклонен кзади |
+ |
- |
М |
|
2. |
Лобные бугры (tuber frontale) |
- |
+ |
Ж |
|
3. |
Надпереносье (glabella): а. уплощенное б. дугообразно-выпуклое |
- + |
+ - |
М |
|
4. |
Надбровные дуги (arcussuperciliaris) а. поверхностное выпячивание или отсутствуют б. рельефные, распространенные |
- + |
+ - |
М |
|
5. |
Возвышение по средней линии чешуи (squamafrontalis) |
+ |
- |
Ж |
|
6. |
Надглазничная выемка (incisurasupraorbitalis) а. следы или отсутствует б. ограничена шиповидными боковыми выростами |
- + |
+ - |
- |
|
7. |
Гребень на скуловом отростке и чешуе (lineatemporalis) |
+ |
- |
М |
|
Б.Теменная кость (osparietale) |
||||
|
8. |
Уплощение переднего отдела контура свода (fornixcranii) |
- |
+ |
Ж |
|
9. |
Теменные бугры (tuber parietale) |
- |
+ |
М |
|
10. |
Височныелинии(linea temporalis superior et inferior) |
+ |
- |
М |
|
11. |
Возвышение по ходу стреловидного шва (suturasagittalis) |
+ |
- |
М |
|
В.Затылочная кость (osoccipitale) |
||||
|
12. |
Наружный затылочный бугор: а. следы или отсутсвует б. клювовидный |
- + |
+ - |
М |
|
13. |
Шероховатые линии: а. следы или отсутствуют б. распространенные валикообразные |
- + |
+ - |
М |
|
14. |
Яремные отростки (processus jugularis) |
+ |
- |
- |
|
Г.Основная кость (osbasilare) |
||||
|
15. |
Широкий заостренный гребень на височной поверхности большого крыла (cristainfratemporalis) |
+ |
- |
Ж |
|
Д.Височная кость (os temporale) |
||||
|
16. |
Округлая форма чешуи (squama temporalis) |
- |
+ |
Ж |
|
17. |
Утолщенный задний край чешуи (squamatemporalis) |
+ |
- |
М |
|
18. |
Дугообразно-выпуклая скуловая дуга с широким корнем скулового отростка (arcuszygomaticus, processuszygomaticus) |
+ |
- |
М |
|
19. |
Височная линия в виде сплошного заостренного гребня (cristasupramastoideaseulineatemporalis) |
+ |
- |
М |
|
20. |
Углубленная желобовидная сосцевидная вырезка (incisuramastoidea) |
+ |
- |
М |
|
21. |
Выраженная бугристость наружной поверхности и ребер сосцевидного отростка (parslateralisprocessusmastoideus) |
+ |
- |
М |
|
22. |
Заостренная вершина и уплощенная внутренняя поверхность сосцевидного отростка (processusmastoideus) |
+ |
- |
М |
|
II. Лицевой отдел (ossafaciei) |
||||
|
23. |
Глазницы (orbitae): а. округлой формы б. четырёхугольной формы |
- + |
+ - |
Ж |
|
24. |
Закругленные верхние и наружные края глазниц (margosupraorbitalisetlateralis) |
+ |
- |
М |
|
25. |
Углубленный корень носовых костей (ossanasalia) |
+ |
- |
М |
|
26. |
Острый нижний край грушевидного отверстия (aperturapiriformis) |
+ |
- |
М |
|
27. |
Развитая длина превышает ширину основания, угловатая передненосовая ость (spinanasalisanterior) |
+ |
- |
Ж |
|
28. |
Бугор на лицевой поверхности скуловой кости (tubermalare) |
+ |
- |
М |
|
29. |
Острый нижний край скуловой кости (oszygomaticum) |
- |
+ |
М |
|
30. |
Форма альвеолярной дуги верхней челюсти (processusalveolaris): а. параболоидная б. U-образная |
- + |
+ - |
- |
|
III. Нижняя челюсть (mandibula) |
||||
|
31. |
Квадратный контур подбородка |
+ |
- |
М |
|
32. |
Выраженные подбородочное возвышение и наружные бугорки (protuberantiamentalis, tuberculummentale) |
+ |
- |
М |
|
33. |
Выступание вершин углов за линию основания (basismandibulae) |
+ |
- |
- |
|
34. |
Отклонение вершин углов кнаружи (angulusmandibulae) |
+ |
- |
М |
|
35. |
Бугристость края углов (tuberositasmassetericaetpterigoidea) |
+ |
- |
М |
|
36. |
Ямка двубрюшной мышцы (fossadigastrica) |
+ |
- |
Ж |
|
37. |
Подбородочная ость, следы или отсутствие (spinamentalis) |
- |
+ |
- |
|
38. |
Гребневидная челюстно-подъязычная линия (lineamylohyoidea) |
+ |
- |
- |
|
IV. Швы (suturae) |
||||
|
39. |
Степень закрытия височного С3 и обелиозного S3 участков венечного и стреловидного швов (parstemporalisetobelica): а. C3 > S3 б. C3 ≤ S3 |
- + |
+ - |
М |
|
40. |
Степень закрытия венечного (С), стреловидного (S) и затылочного (L) швов: а. С= S ≥ L; L ≤ C > S б. C < S ≥ L |
- + |
+ - |
М |
Заключение по части IIпротокола № 10:
Установлено признаков: 8 женских (Ж) и 26 мужских (М), ДК (диагностический коэффициент) = 51,2. Позволяет сделать вывод, что череп принадлежал лицу мужского пола.
Для оценки качественных признаков полового диморфизма рассчитывалсядополнительный коэффициент (ДК) по следующей формуле (где М – количество мужских признаков, Ж – количество женских признаков):
|
ДК= 100∙lg
|
Женский пол: ДК от -20,681 и менее
Пол не установлен: ДК от -20,682 до +26,552
Мужской пол: ДК от +26,553 и более
Результаты и обсуждение
Краниометрические параметры и анализ специфических половых признаков черепов с использованием принятых методик позволили определить половую принадлежность личностей, которым принадлежали останки. Окончательный вывод о половой принадлежности производился в результате суммированной оценки всех данных, полученных при изучении формы и строения черепа, а также его размеров. В том случае, если превалирование числа показателей размеров, характерных для того или иного пола, незначительно, то оно может приниматься в расчет лишь при достаточно резкой выраженности половых признаков в строении и форме черепа. Из 16 измеренных черепов, 13 из них принадлежат лицам мужского пола и 3 – лицам женского пола.
Следует подчеркнуть, что единых показателей, характеризующих черепа различных групп населения, не существует. Строение и размеры черепов могут заметно варьировать в зависимости от ряда внутренних и внешних факторов (расы, влияния внешней среды, прижизненной деформации).
Выводы
Результаты выполненного исследования свидетельствуют о наличии половых различий не только индивидуальных, но и научно обоснованных, морфологически доказанных и измеренных с помощью принятых в криминалистике современных методов идентификации. Данная методика актуальна в судебно-медицинской практике, так как может использоваться для установления пола останков по черепу.
Список литературы:
1. Звягин В. Н. Методика краниоскопической диагностики пола человека // Судебно-медицинская экспертиза. -1983.- № 3. – С. 15‑17.
2.Пашкова В.И. Определение пола и возраста по черепу. – Ставрополь, 1958. – 17 с.
3.Пашкова В. И.Очерки судебно-медицинской остеологии. – М.: Государственное издательство медицинской литературы, 1963. – 155 с.
дипломов
Оставить комментарий
