ИССЛЕДОВАНИЕ ПРОЦЕССА ФОРМИРОВАНИЯ ДВУХКОМПОНЕНТНЫХ ДИФФУЗИОННЫХ НИКЕЛЬ-ХРОМОВЫХ ПОКРЫТИЙ ИЗ СРЕДЫ ЛЕГКОПЛАВКИХ ЖИДКОМЕТАЛЛИЧЕСКИХ РАСТВОРОВ

Исследование выполнено при финансовой поддержке РФФИ и администрации Краснодарского края в рамках научного проекта №20- 43-235003

АННОТАЦИЯ

Никель-хромовые покрытия, влияние углерода сталей, влияние температуры и времени насыщения.

Ключевые слова: диффузионная металлизация, исследования, никель-хромовые покрытия, легкоплавкие жидкометаллические растворы, состав, строение, свойства.

Современным способом повышения эксплуатационных свойств изделий в машиностроении является нанесение на их поверхность различных покрытий [1-4]. При этом, весьма распространенными элементами для нанесения на стали, являются Ni и Cr [5-10]. С целью технологического решения задачи одновременного насыщения поверхности стальных изделий никелем и хромом был разработан и запатентован способ диффузионной металлизации из среды легкоплавких жидкометаллических растворов, обеспечивающий одновременное насыщение сталей никелем и хромом из свинцового расплава [5].

Никель-хромовые покрытия, формирующиеся на сталях, могут быть однослойными (Рис.1) и двухслойными (Рис.2), при этом элементный и структурно-фазовый состав никель-хромовых покрытий зависят от температуры процесса металлизации его длительности, а также от количества углерода в стали.

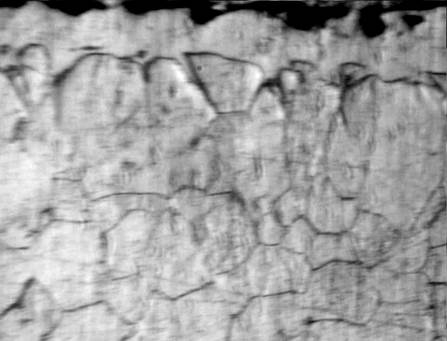

Рисунок 1. Микроструктура армко-железа с никель-хромовым покрытием. 1100^оС, 30 минут. Х200. Однослойное покрытие

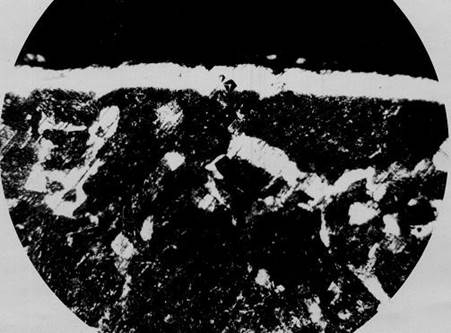

Рисунок 2. Микроструктура стали 30ХГСА с никель-хромовым покрытием. 1000^оС, 5 часов. х200. Двухслойное покрытие, твердый поверхностный слой

На сталях состав, структура и толщина покрытий зависят от количества углерода в покрываемой стали. Чем больше углерода в покрываемой стали, тем ниже скорость роста покрытий и больше карбидной фазы в покрытии. Как следует из анализа концентрационных кривых, представленных на рис.3, толщина покрытий, полученных на малоуглеродистой стали Ст3 при одинаковых условиях насыщения, в два раза превышает толщину покрытий, полученных на стали У10, а также покрытие, полученное на стали Ст3, имеет повышенное содержание хрома.

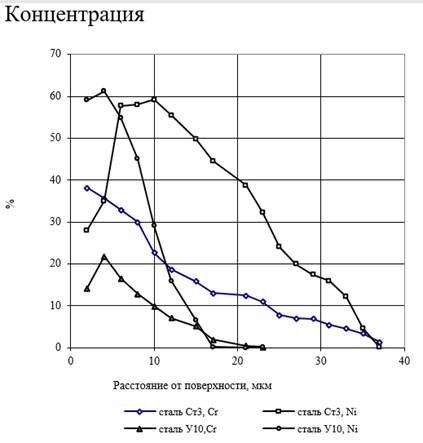

Рисунок 3. Распределение элементов в никель-хромовых покрытиях. 1100^оС, 30 минут

При формировании никель-хромовых покрытий на средне и высокоуглеродистых сталях значительно уменьшается скорость формирования покрытия (блокирующее действие углерода). Так, если на армко-железе за два часа при температуре 1000^оС образуется покрытие толщиной 15 мкм, на стали Ст3 - 8-9мкм, на сталях У10 и Х6ВФ - 3-4мкм.

Влияние времени и температуры металлизации на процесс формирования никель-хромовых покрытий, прежде всего, зависит от содержания углерода в стали.

При температуре процесса порядка 1000^оС покрытия формируются на базе карбида хрома, и его концентрация достигает 75 - 80%. При увеличении температуры и времени процесса металлизации концентрация хрома на поверхности снижается, он более равномерно распределяется по покрытию и входит в состав твердого раствора его с никелем и железом. При формировании покрытий в интервале температур 1000-1100^оС покрытия имеют два слоя. Наружный слой содержит карбиды хрома, количество которых в покрытии уменьшается при повышении температуры металлизации, о чем свидетельствует снижение твердости этого слоя (рис. 4). Внутренний слой представляет собой твердый раствор диффундирующих элементов никеля и хрома в железе.

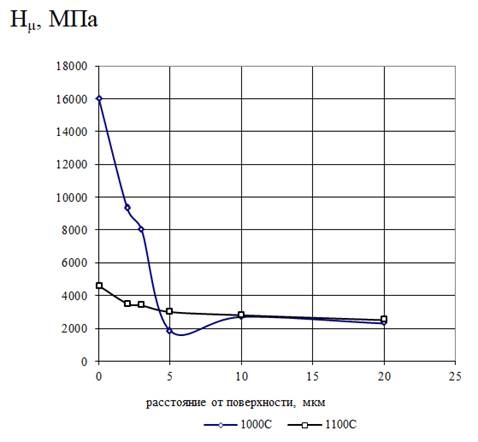

Рисунок 4. Зависимость микротвердости никель-хромовых покрытий от температуры металлизации. У10, 2 часа

При повышении температуры металлизации свыше 1000^оС в покрытии увеличивается доля никеля. При температуре металлизации 1100^оС никеля в покрытии уже более 60 % и оно становится однослойным и представляет собой твердый раствор никеля, хрома, железа и легирующих элементов покрываемой стали (рис.5). Микротвердость покрытия снижается до 3000МПа.

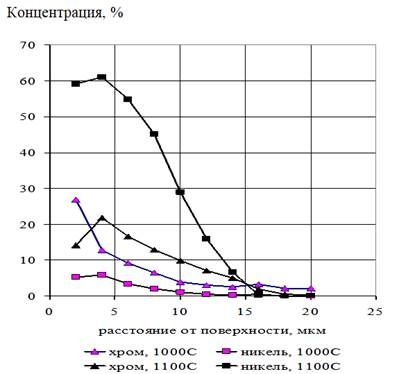

Рисунок 5. Распределение элементов в никель-хромовом покрытии. Сталь У10

С повышением температуры металлизации от 1000^оС до 1100^оС уменьшается блокирующее действие углерода на диффузию элементов покрытия вглубь покрываемого материала, что приводит к росту скорости формирования покрытий. Так, на стали У10 при температуре 1000^оС за два часа сформировалось покрытие толщиной 4 мкм, а при температуре 1100^оС за 30 минут - покрытие толщиной 17 мкм.

При формировании никель-хромовых покрытий температура и длительность процесса металлизации оказывают влияние не только на состав и свойства покрытий, но и на степень обезуглероживания приграничных к покрытию слоев покрываемой стали. Чем выше температура процесса металлизации и больше длительность этого процесса, тем больше степень обезуглероживания и глубина обезуглероженного слоя.

Таким образом, при формировании никель-хромовых покрытий за счет изменения температуры процесса можно в широких пределах изменять состав и строение покрытий, что позволяет изменять свойства покрытий и покрытых изделий в широких пределах.
