РАЗРАБОТКА КОНЦЕПТУАЛЬНОЙ МОДЕЛИ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ УЧЕТА ДЛЯ МУЗЫКАЛЬНОГО ПРОДЮСЕРА
DEVELOPMENT OF A CONCEPTUAL MODEL OF AN AUTOMATED ACCOUNTING SYSTEM FOR A MUSIC PRODUCER
Kseniya Sentsova
student, Department of Automated Control Systems Novosibirsk State Technical University,
Russia, Novosibirsk
Mikhail Vkorin
Scientific adviser, Ph.D., Associate Professor of the Department of Automated Control Systems, Novosibirsk State Technical University,
Russia, Novosibirsk
АННОТАЦИЯ
В статье описывается система автоматизированного учета для музыкального продюсера, ее основное предназначение и функции. Также в статье рассматривается концептуальная модель системы, разработанная для наглядного представления предметной области и концепции системы.
ABSTRACT
The article describes an automated accounting system for a music producer, its main purpose and functions. The article also discusses a conceptual model of the system, developed for a visual representation of the subject area and the concept of the system.
Ключевые слова: концептуальная модель, автоматизированная система, система учета, ER-диаграмма.
Keywords: conceptual model, automated system, accounting system, ER-diagram.
Основное назначение системы автоматизированного учета для музыкального продюсера: ведение учета контрагентов и отслеживание доходов по каждому артисту и альбому, обеспечение принятия эффективных решений по сотрудничеству.
Система учета предоставит возможность централизованного хранения информации о контаргетах и объектах, связанных с музыкальной деятельностью, а также на их основании составит отчетность о доходах. Это поможет отслеживать эффективность работы, принимать решения о взаимодействии с контрагентами и осуществлять планирование по выпуску альбомов и организации концертов.
Основные возможности системы: хранение информации о контрагентах и объектах, связанных с музыкальной деятельностью, а также автоматическое формирование отчетности о доходах за разные периоды (квартал, полугодие, год). Посредством диаграммы вариантов использования представлены возможности системы (рисунок 1).

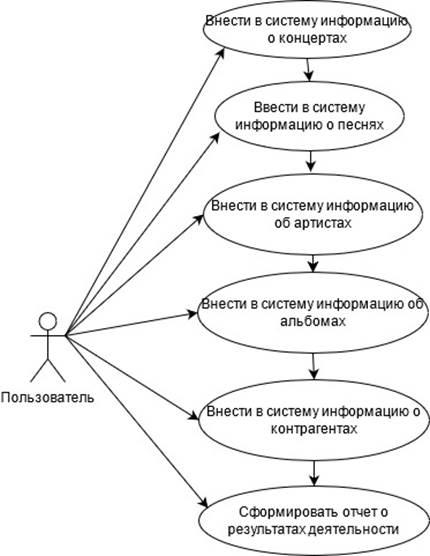

Рисунок 1. Диаграмма вариантов использования
Для описания предметной области, более наглядного представления системы и удобства разработки была составлена концептуальная ER-диаграмма [1] (рисунок 2).
ER-диаграмма содержит в себе следующие сущности [2, с. 10]:
Продюсер характеризуется следующими параметрами:
- Id продюсера*
- ФИО продюсера
Продюсер сотрудничает с несколькими артистами, авторами и музыкантами. Продюсеру принадлежат несколько песен, он выпускает несколько альбомов и организовывает несколько концертов. Также продюсеру начисляется один доход.
Артист характеризуется параметрами:
- Псевдоним артиста*
- ФИО артиста
Артист сотрудничает с одним продюсером и получает один доход. Также артист выступает с несколькими песнями и концертными программами и выпускает несколько альбомов и выступает на нескольких концертах.
Автор характеризуется следующими параметрами:
- id автора*
- ФИО автора
Автор сотрудничает с одним продюсером и написал несколько песен.
Музыкант характеризуется параметрами:
- id музыканта*
- ФИО музыканта
Музыкант сотрудничает с одним продюсером и написал музыку для нескольких песен.
Песня характеризуется такими параметрами:
- id песни*
- Название песни
Песня может быть написана несколькими авторами и исполняться несколькими артистами, но принадлежит одному продюсеру. Музыка для песни может быть написана несколькими музыкантами. Песня может входить только в один альбом и в несколько концертных программ.
Альбом характеризуется следующими параметрами:
- Название альбома*
- Количество продаж альбома
- Сумма доходов от продажи альбома
Альбом может включать в себя несколько песен, выпущен только одним продюсером. Альбом может быть выпущен несколькими артистами, альбом может принести один доход.
Концертная программа включает в себя следующие параметры:
- Название концертной программы*
Концертная программа состоит из нескольких песен и исполняется на одном концерте. Также концертную программу могут исполнять несколько артистов.
Концерт составляет следющие параметры:
- id концерта*
- Цена билета
- Количество проданных билетов
- Сумма доходов от продажи билетов на концерт
Концерт представляет одну концертную программу, на концерте могут выступать несколько артистов. Концерт организовывает один продюсер и проходит он на одной концертной площадке. Концерт приносит один доход.
Концертная площадка представляет собой:
- Название концертной площадки*
- Адрес площадки
- Вместимость площадки
- Стоимость аренды
Концертная площадка представляется для одного концерта.

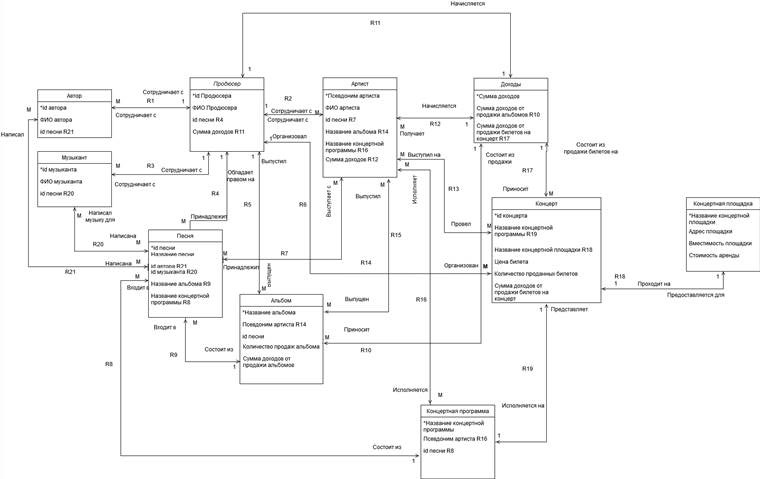

Рисунок 2. Концептуальная модель системы автоматизированного учета для продюсеров
Список литературы:
- Построение реляционной структуры из ER-модели // Habr URL: https://habr.com/ru/post/50312/ (дата обращения: 20.12.20).
- Миронов В. В. , Юсупова Н. И. Концептуальные модели баз данных. Глобальная ER-модель. - Уфа: Уфимский гос. авиационный технический ун-т, 2006 .
